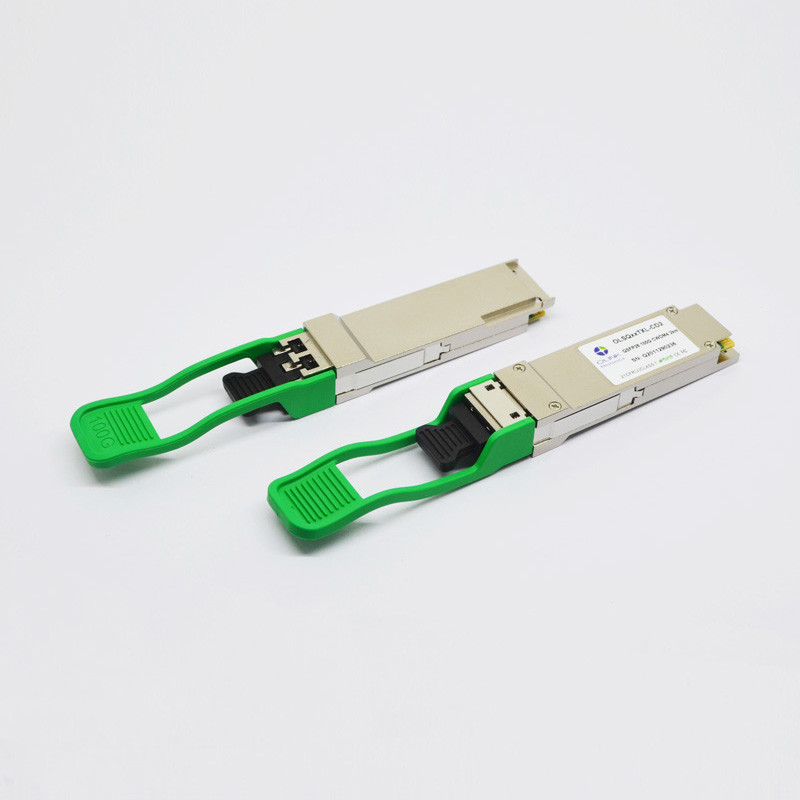

Arista óptico del transmisor-receptor MMF de los DOM los 2km del módulo del transmisor-receptor de QSFP28 100G CWDM4 compatible

Arista óptico del transmisor-receptor MMF de los DOM los 2km del módulo del transmisor-receptor de QSFP28 100G CWDM4 compatible

Interruptores ópticos del Arista de la ayuda de los DOM del módulo del transmisor-receptor de QSFP28 100G CWDM4 los 2km LC MMF

Características de producto

●Interfaz óptico del receptáculo a dos caras del LC

●Sola fuente de alimentación de +3.3V

●factor de forma Caliente-enchufable de QSFP28 MSA

●interfaz en serie eléctrica 4x25G

●Acoplamiento de la CA de las señales de CML

●Transmisor: 4x25Gb/s refrescado CWDM TOSA (1271,1291,1311,1331nm)

●Receptor: 4x25Gb/s PIN ROSA

●Disipación de energía baja (máxima: 3.5W)

●Construido en la función de diagnóstico digital

●Gama de temperaturas de funcionamiento de caso: 0℃ a 70℃

●Obediente con 100GBASE

●Interfaz de comunicaciones de I2C

Usos

●100GBASE CWDM4

●Infiniband QDR y RDA interconecta

●conexiones del Datacom 100G

Estándares

●Obediente con el interfaz de IEEE 802.3bm CAUI-4

●Obediente con especificaciones del hardware de QSFP28 MSA

●Obediente con CWDM4 MSA

●Obediente con RoHS

Descripción funcional

●El transmisor-receptor óptico OLSQXXTXM-CD02 integra transmite y recibe la trayectoria sobre un módulo.

●En transmita el lado, cuatro carriles de las secuencias de datos seriales se recuperan, se vuelven a cronometrar, y se pasan encendido a cuatro conductores del laser, que controlan cuatro CWDM con ●1271, 1291, 1311, y 1331 longitudes de onda del centro del nanómetro.

●Las señales ópticas entonces se multiplexan en una fibra unimodal a través de un conector del LC del estándar industrial.

●En reciba el lado, cuatro carriles de las secuencias de datos ópticas ópticamente son demultiplexados por un demultiplexor óptico integrado.

●Cada vapor de los datos es recuperado por un fotodetector del PIN y un amplificador del transimpedance, vuelto a cronometrar, y pasado encendido a un conductor de la salida.

●Este módulo ofrece un interfaz eléctrico caliente-enchufable, un bajo consumo de energía, y la interfaz en serie de dos hilos.

Características ópticas

(Probado bajo condiciones de funcionamiento recomendadas, a menos que se indicare en forma diferente)

Notas:

1. El transmisor consiste en 4 lasers que actúan en 25.78Gb/s cada uno.

2. El poder medio del lanzamiento, cada carril (minuto) es informativo y no el indicador principal de la fuerza de señal. Un transmisor con poder del lanzamiento debajo de este valor no puede ser obediente; sin embargo, un valor sobre esto no asegura conformidad.

3. Ratio de golpe 5x10-5^.

^4. El receptor consiste en 4 fotodetectores que actúan en 25.78Gb/s cada uno.

5. El valor mínimo es minuto informativo, de los iguales TxOMA con el ER infinito y pérdida de inserción máxima del canal.

6. La sensibilidad se especifica en las AZUFAIFAS 5x10-5

7. Medido con la señal de la prueba de la conformidad de CWDM4 MSA2 en TP3 para las AZUFAIFAS 5x10-5

Más detalles de nuestros productos:

Altos componentes ópticos confiables y diseño excelente

Laser 1.DLB y fotodiodo del PIN

• Distancia de transmisión larga.
• Velocidad y funcionamiento

finger del oro 2.Thick

• Operación estable
• Repetido tape y desenchufe

3.Plating oro duro Shell

• Buena disipación de calor
• No puede ser deformado fácilmente
• interferencia Anti-electromágnetica

Transmisión rentable y confiable

• Bajo consumo de energía y estado latente bajo permitir que sus dispositivos de la red trabajen eficientemente
• Los DOM funcionan apoyan la supervisión en tiempo real para la situación del transmisor-receptor.
