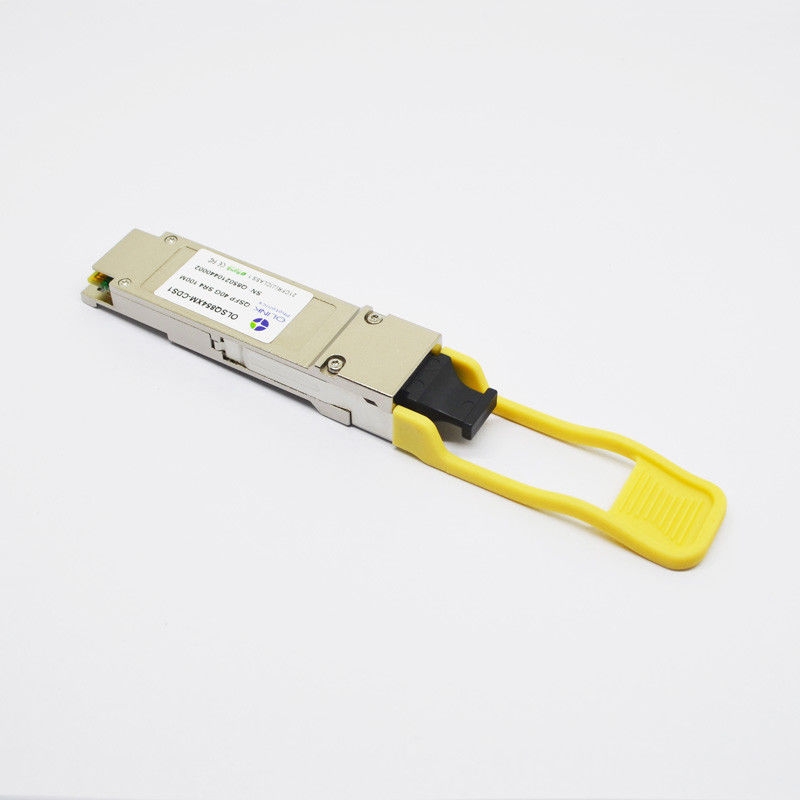

Brocado óptico del transmisor-receptor 850nm el 100m de 100GBASE-SR4 QSFP28 100g compatible

100GBASE-SR4 QSFP28 100g Optical Transceiver 850nm 100m Brocade Compatible

Informacion basica

Lugar de origen:	CHINA
Nombre de la marca:	OLKOPTO
Certificación:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Número de modelo:	OLSQ85TXM-CDS1

Cantidad de orden mínima:	1 PC
Detalles de empaquetado:	4 PC por la plataforma
Tiempo de entrega:	3-5 días laborables
Condiciones de pago:	T/T o 30 días netos
Capacidad de la fuente:	10K por mes

Contactar ahora

Marca compatible:

Brocado

Tarifa de datos:

103,1 Gbps

Factor de forma:

QSFP28

Longitud de onda:

850nm

Distancia:

el 100m

Conector:

12F MPO/MTP

Poder de TX:

-8.4~2.4dBm

Poder de RX:

<-10>

Temperatura de funcionamiento:

0~70℃

DOM:

Apoyado

Alta luz:

100GBASE-SR4

Transmisor-receptor óptico de QSFP28 100G

módulo de qsfp28 100g

Brocado óptico del transmisor-receptor 850nm el 100m de 100GBASE-SR4 QSFP28 100g compatible

Módulo óptico compatible del transmisor-receptor del brocado 100G-QSFP28-SR4 100GBASE-SR4 QSFP28 850nm el 100m MPO MMF

Descripción de producto

Los transmisores-receptores del QSFP28 de Olinkcom se diseñan para el uso en los vínculos 100Gb/s sobre fibra con varios modos de funcionamiento. Ellos
integra cuatro arsenal del canal VCSEL y el arsenal del fotodiodo del PIN de cuatro canales, el módulo puede actuar
en 103.1Gb/s los hasta 70m usando OM3 o el 100m usando OM4 MMF. Son obedientes con el QSFP28
MSA e IEEE 802.3bm 100GBASE-SR4.

Características ópticas (=0~70℃, Vcc=3.14~3.47V superiores)

Parámetro	Símbolo	Unidad	Minuto		Tipo			Máximo		Notas
Transmisor
Tarifa de la señalización, cada carril	DRpl	Gb/s	25,78125 ±100 PPM						1
Centro Wavelengthe	λ	nanómetro	830	850			860
Anchura espectral del RMS		nanómetro		0,6
Poder medio del lanzamiento, cada carril	Pavg	dBm	-8,4				2,4
Amplitud óptica de la modulación, cada carril (OMA)	OMA	dBm	-6,4				3
Ratio de la extinción	ER	DB	3
Poder medio del lanzamiento de APAGADO Transmisor, por carril	RIN	dBm					-30
Flujo cercado	FLX	dBm	>el 86% en 19 um <30>
Tolerancia óptica de la pérdida de vuelta		DB					12
Máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3}			{0,3, 0,38, 0,45, 0,35, 0,41, 0,5}						2
Receptor
Reciba la tarifa para cada carril	DRpl	Gb/s	25,78125 ±100 PPM						3
Gama de longitud de onda de cuatro carriles	λ	nanómetro	840			860
Sobrecargue el poder óptico entrado	Pmax	dBm	3,4
La media recibe el poder para cada uno Carril	Pin	dBm	-10,3				2,4		4
Sensibilidad del receptor (OMA) por carril	Psens	dBm					-5,2
Reflexión de Recevier	Rfl	DB					-12
Ojo MaskDefinition {X1, X2, X3, Y1, Y2, Y3} del receptor		{0,28, 0,5, 0,5, 0,33, 0,33, 0,4}							5
El Los De-afirma	Paladio	dBm					-13
El Los afirma	PA	dBm	-30
Histéresis de la pérdida	Paladio-PA	dBm	0,5

Características de producto

●Conector óptico MTP/MP0

●Sola fuente de alimentación de +3.3V

●factor de forma Caliente-enchufable de QSFP28 MSA

●Distancia del hasta 100m OM4 MMF

●interfaz en serie eléctrica 4x28G (CEI-28G-VSR)

●Acoplamiento de la CA de las señales de CML

●Disipación de energía baja (máxima: 3.5W)

●Construido en la función de diagnóstico digital

●Gama de temperaturas de funcionamiento de caso: 0℃ a 70℃

●Obediente con 100GBASE-SR4

●Interfaz de comunicaciones de I2C

Usos

●100GBASE-SR4

●Ethernet 100G

●Data Center

Información el ordenar

Número de parte	Descripción
OLSQ85TXM-CDS1	QSFP28 SR4 el 100m OM4, DOM 0~70℃
