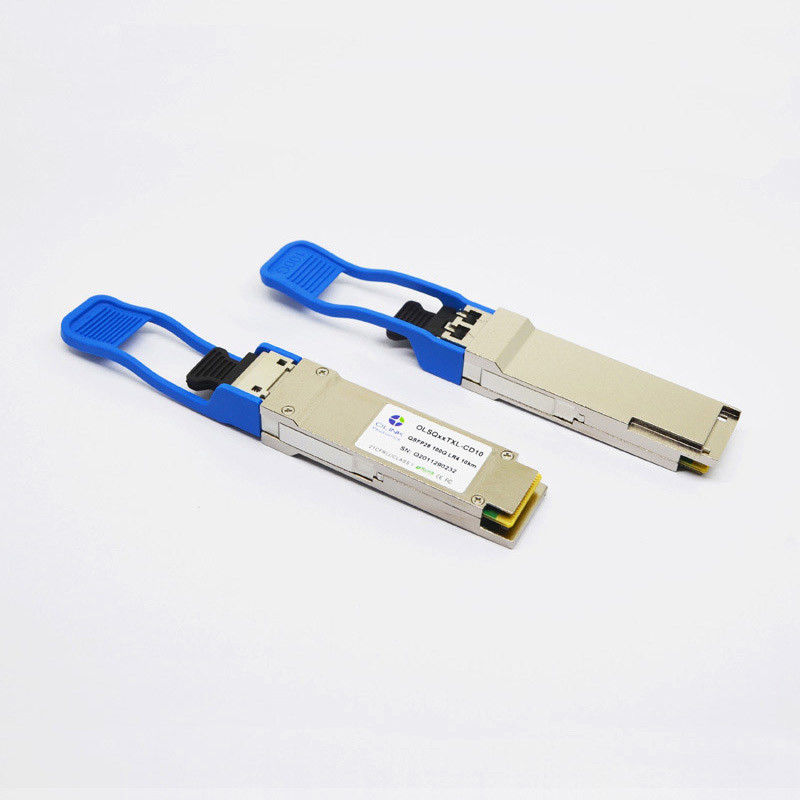

Transmisor-receptor 1310nm el 10km de LR4 100G QSFP28

Informacion basica
Lugar de origen: CHINA
Nombre de la marca: OLKOPTO
Certificación: RoHs, FCC, CE, UL etc
Número de modelo: QSFP-100G-LR4-OLK
Cantidad de orden mínima: 1 PC
Detalles de empaquetado: 4 PC por la plataforma
Tiempo de entrega: 3-5 días laborables
Condiciones de pago: T/T o 30 días netos
Capacidad de la fuente: 10K por mes
Tarifa de la fecha: 103.1Gbps Factor de forma: QSFP28
Longitud de onda: 1310nm Distancia: el 10km
Conector: LC a dos caras Fuente: DML+PIN
Poder óptico: -4.3~4.5 Sensibilidad: <-10>
Tipo de la fibra: SMF Uso: 1.100GBASE-LR4 2. Infiniband QDR y RDA interconecta conexiones del Datacom 3.100G
Alta luz:

transmisor-receptor de 100G QSFP28

,

Transmisor-receptor de LR4 100G QSFP28

,

100G QSFP28 LR4

Transmisor-receptor 1310nm el 10km de LR4 100G QSFP28



Transmisor-receptor óptico compatible de 100GBASE-LR4 QSFP28 1310nm el 10km LC SMF Cisco



Características de producto

1. Interfaz óptico del receptáculo a dos caras del LC

2. Sola fuente de alimentación de +3.3V

3. Huella enchufable caliente QSFP28

4. interfaz en serie eléctrica 4x25G

5. Obediente con 4x28G (CEI-28G-VSR)

6. Acoplamiento de la CA de las señales de CML

7. Transmisor: 4x25Gb/s WDM refrescado TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) del LAN

8. Receptor: 4x25Gb/s PIN ROSA

9. Disipación de energía baja (máxima: 3.5W)

10. Construido en la función de diagnóstico digital

11. Gama de temperaturas de funcionamiento de caso: 0℃ a 70℃

12. Obediente con 100GBASE-LR4

13. Interfaz de comunicaciones de I2C





Características ópticas (=0~70℃, Vcc=3.14~3.47V superiores)



(Probado bajo condiciones de funcionamiento recomendadas, a menos que se indicare en forma diferente)



Parámetro Símbolo Unidad Minuto Tipo Máximo Notas
Transmisor
Tarifa de la señalización, cada carril   Gb/s 25,78125 ±100 PPM 1
Gama de longitud de onda de cuatro carriles λ1 nanómetro 1294,53 1295,56 1296,59
λ2 1299,02 1300,05 1301,09
λ3 1303,54 1304,58 1305,63
λ4 1308,09 1309,14 1310,19
Poder total del lanzamiento Abadejo dBm     10,5



Poder medio del lanzamiento, cada carril Pavg dBm -4,5   4,5 2,7
Amplitud óptica de la modulación, cada carril (OMA) OMA dBm -1,3   4,5
Ratio de la extinción ER DB 4
ratio de la supresión del Lado-modo SMSR DB 30

Poder medio del lanzamiento de APAGADO

transmisor, por carril

POFF dBm     -30
Tolerancia óptica de la pérdida de vuelta   DB     20
Reflexión del transmisor   DB     – 12
Máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3}     {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} 3
Receptor
Reciba la tarifa para cada carril   Gb/s 25,78125 ±100 PPM 4
Gama de longitud de onda de cuatro carriles λ1 nanómetro 1294,53 1295,56 1296,59
λ2 1299,02 1300,05 1301,09
λ3 1303,54 1304,58 1305,63
λ4 1308,09 1309,14 1310,19
Sobrecargue el poder óptico entrado Pmax dBm 5,5

La media recibe el poder para cada uno

Carril

Pin dBm -10,6   4,5 5,7
Sensibilidad del receptor (OMA) por carril Psens1 dBm     -11,3
Sensibilidad subrayada (OMA) por carril Psens2 dBm     -6,8 6
Pérdida de vuelta RL DB -26
Frecuencia de atajo superior eléctrica 3dB del receptor, por carril   Gigahertz     31
El Los De-afirma Paladio dBm     -11,6
El Los afirma PA dBm -23,6
Histéresis de la pérdida Paladio-PA dBm   2


Notas:

1. El transmisor consiste en 4 lasers que actúan en 25.78Gb/s cada uno.

2. El valor mínimo es informativo.

3. Ratio de golpe 5x10-5.

4. El receptor consiste en 4 fotodetectores que actúan en 25.78Gb/s cada uno.

5. El valor mínimo es minuto informativo, de los iguales TxOMA con el ER infinito y pérdida de inserción máxima del canal.

6. SRS se mide con la pena vertical del cierre del ojo de DB 1,8 máximo, de J2 de 0,30 UI, y de J9 de 0,47 UI.

7. El valor del poder y la exactitud del poder están con todos los canales prendido.





Descripción funcional

El transmisor-receptor óptico de 100G QSFP28 LR4 integra transmite y recibe la trayectoria sobre un módulo. En transmita el lado, cuatro carriles de las secuencias de datos seriales se recuperan, se vuelven a cronometrar, y se pasan encendido a cuatro conductores del laser, que controlan cuatro que la eléctrico-absorción moduló los lasers con 1296, 1300, 1305, y 1309 longitudes de onda del centro del nanómetro. Las señales ópticas entonces se multiplexan en una fibra unimodal a través de un conector del LC del estándar industrial. En reciba el lado, cuatro carriles de las secuencias de datos ópticas ópticamente son demultiplexados por un demultiplexor óptico integrado. Cada vapor de los datos es recuperado por un fotodetector del PIN y un amplificador del transimpedance, vuelto a cronometrar, y pasado encendido a un conductor de la salida. Este módulo ofrece un interfaz eléctrico caliente-enchufable, un bajo consumo de energía, y la interfaz en serie de dos hilos.



Usos

100GBASE-LR4

●Infiniband QDR y RDA interconecta

●conexiones del Datacom 100G



Estándares

Obediente con IEEE 802.3ba

●Obediente con QSFP28 MSA SFF-8665

●Obediente con RoHS
