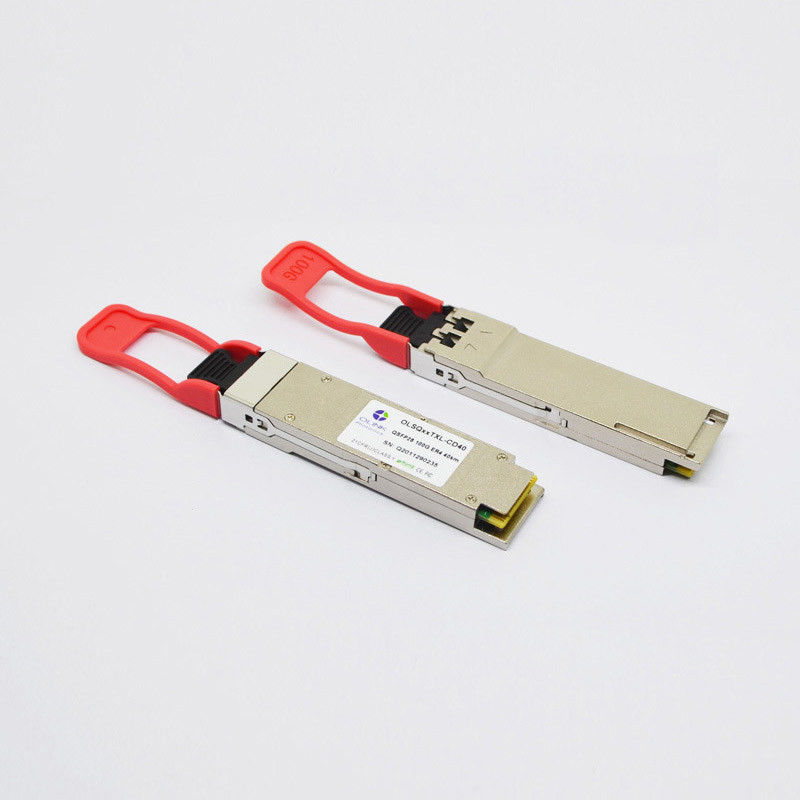

DOM compatibles LC SMF del transmisor-receptor 1310nm los 40km de QSFP-100G-ER4 100G QSFP28
Módulo óptico compatible del transmisor-receptor de los DOM LC SMF de Juniper Networks QSFP-100G-ER4 100GBASE-ER4 QSFP28 1310nm los 40km
Descripción funcional
El transmisor-receptor óptico de Olinkcom OLSQXXTXM-CD40 integra transmite y recibe la trayectoria sobre un módulo. En transmita el lado, cuatro carriles de las secuencias de datos seriales se recuperan, se vuelven a cronometrar, y se pasan encendido a cuatro conductores del laser, que controlan cuatro lasers modulados eléctrico-absorción (Lan-WDM) con 1296, 1300, 1305, y 1309 longitudes de onda del centro del nanómetro. Las señales ópticas entonces se multiplexan en una fibra unimodal a través de un conector del LC del estándar industrial. En reciba el lado, cuatro carriles de las secuencias de datos ópticas ópticamente son demultiplexados por un demultiplexor óptico integrado. Cada vapor de los datos es recuperado por un fotodetector de APD y un amplificador del transimpedance, vuelto a cronometrar, y pasado encendido a un conductor de la salida.
Características ópticas (Top=0~70℃, Vcc=3.14~3.47V)
| Parámetro |
Símbolo |
Unidad |
Minuto |
Tipo |
Máximo |
Notas |
| Transmisor |
| Tarifa de la señalización, cada carril |
|
Gb/s |
25,78125 ±100 PPM |
1 |
| Gama de longitud de onda de cuatro carriles |
λ1 |
nanómetro |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Poder total del lanzamiento |
Abadejo |
dBm |
|
|
10,5 |
|
| Poder medio del lanzamiento, cada carril |
Pavg |
dBm |
-2,9 |
|
4,5 |
2,7 |
| Amplitud óptica de la modulación, cada carril (OMA) |
OMA |
dBm |
0,1 |
|
4,5 |
|
| Ratio de la extinción |
ER |
DB |
7 |
|
|
|
| ratio de la supresión del Lado-modo |
SMSR |
DB |
30 |
|
|
|
|
Poder medio del lanzamiento de APAGADO
transmisor, por carril
|
POFF |
dBm |
|
|
-30 |
|
| Tolerancia óptica de la pérdida de vuelta |
|
DB |
|
|
20 |
|
| Reflexión del transmisor |
|
DB |
|
|
– 12 |
|
| Máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Receptor |
| Reciba la tarifa para cada carril |
|
Gb/s |
25,78125 ±100 PPM |
4 |
| Gama de longitud de onda de cuatro carriles |
λ1 |
nanómetro |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Sobrecargue el poder óptico entrado |
Pmax |
dBm |
-1 |
|
|
|
|
La media recibe el poder para cada uno
Carril
|
Pin |
dBm |
-20,9 |
|
-4,9 |
5,7 |
| Sensibilidad del receptor (OMA) por carril |
Psens1 |
dBm |
|
|
-18,6 |
|
| Sensibilidad subrayada (OMA) por carril |
Psens2 |
dBm |
|
|
-16,6 |
6 |
| Pérdida de vuelta |
RL |
DB |
-26 |
|
|
|
| Frecuencia de atajo superior eléctrica 3dB del receptor, por carril |
|
Gigahertz |
|
|
31 |
|
| El Los De-afirma |
Paladio |
dBm |
|
|
-24 |
|
| El Los afirma |
PA |
dBm |
-26 |
|
|
|
| Histéresis de la pérdida |
Paladio-PA |
dBm |
|
2 |
|
|
Características de producto
●factor de forma Caliente-enchufable QSFP28
●módulo lleno-a dos caras del transmisor-receptor de 4 canales
●Tarifa de datos de las ayudas hasta 111.8Gb/s
●Obediente con QSFP28 MSA, 100G 4WDM-40 MSA, los estándares de IEEE 802.3ba 100GBASE-ER4 y de OTN OTU4
●transmisor de enfriamiento de 4x 28Gb/s EML LAN-WDM con SOA
●4 canales APD ROSA
●Circuitos internos de los CDR en los canales del receptor y del transmisor
●Bajo consumo de energía < 4W="">
●Alcance de los hasta 40km para G.652 SMF
●Receptáculos a dos caras del LC
●Temperatura de caso de funcionamiento 0°C a 70°C
●voltaje de fuente de alimentación 3.3V
Usos
●100GBASE-ER4
●OTN OTU4
Información el ordenar
| Número de parte |
Descripción |
| OLSQXXTXL-CD40 |
QSFP28 ER4 LOS 40KM, 0~70℃, con el monitor de diagnóstico de Digitaces |
