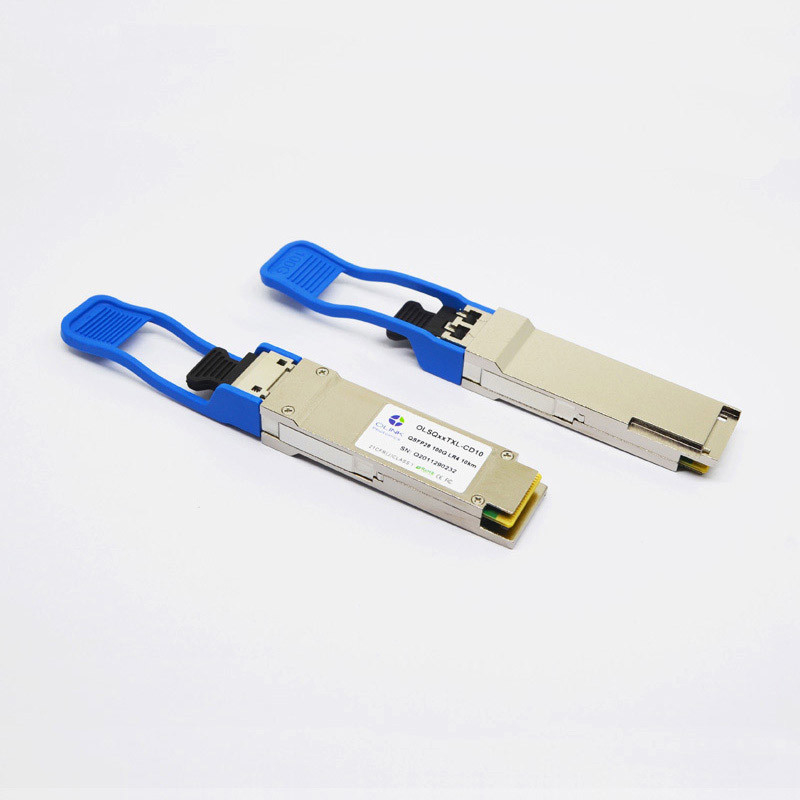

Transmisor-receptor óptico compatible de Cisco QSFP-100G-LR4-S 100GBASE-LR4 QSFP28 (SMF, 1295~1310nm, LC, el 10km, DOM)

100G QSFP28 1310nm el 10km

Este transmisor-receptor de 100GBASE-LR4 QSFP28 es compatible con el equipamiento en red de Cisco y equivalente a Cisco QSFP-100G-LR4-S. Es conveniente para las distancias largas y ofrece una manera altamente rentable de establecer una conectividad del vínculo de 100 gigabites entre los dispositivos usando los puertos QSFP28. El QSFP-100G-LR4-S compatible convierte 4 canales de entrada de los datos eléctricos 25Gb/s a 4 canales de señales ópticas del WDM del LAN y después las multiplexa en un monocanal para la transmisión óptica 100Gb/s. El transmisor-receptor apoya longitudes de vínculo del hasta 10km sobre la fibra unimodal (SMF) en la longitud de onda especificada entre 1295nm y 1310nm usando un conector a dos caras del LC.

Características

• Funcionalmente idéntico a Cisco QSFP-100G-LR4-S
• Hasta tarifa de datos 26Gb/s por el canal
• QSFP28 MSA obediente
• El hasta 10km en fibra del solo modo
• Sola fuente de alimentación 3.3V
• Consumo de energía máximo 3.5W
• Conector óptico del LC del duplex
• Función de diagnóstico digital incorporada

Grados máximos absolutos

Parámetro	Símbolo	Mínimo.	Máximo.	Unidad	Nota
Voltaje de fuente	Vcc	-0,5	3,6	V
Temperatura de almacenamiento	TS	-40	85	°C
Humedad relativa	Derecho	0	85	%
Umbral de daño de Rx, por carril	PRdmg	5,5		dBm

Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.

Características ópticas (=0~70℃, Vcc=3.14~3.47V superiores)

(Probado bajo condiciones de funcionamiento recomendadas, a menos que se indicare en forma diferente)

Parámetro	Símbolo	Unidad	Minuto		Tipo			Máximo		Notas
Transmisor
Tarifa de la señalización, cada carril		Gb/s	25,78125 ±100 PPM						1
Gama de longitud de onda de cuatro carriles	λ1	nanómetro	1294,53	1295,56			1296,59
	λ2		1299,02	1300,05			1301,09
	λ3		1303,54	1304,58			1305,63
	λ4		1308,09	1309,14			1310,19
Poder total del lanzamiento	Abadejo	dBm					10,5
Poder medio del lanzamiento, cada carril	Pavg	dBm	-4,5				4,5		2,7
Amplitud óptica de la modulación, cada carril (OMA)	OMA	dBm	-1,3				4,5
Ratio de la extinción	ER	DB	4
ratio de la supresión del Lado-modo	SMSR	DB	30
Poder medio del lanzamiento de APAGADO transmisor, por carril	POFF	dBm					-30
Tolerancia óptica de la pérdida de vuelta		DB					20
Reflexión del transmisor		DB					– 12
Máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						3
Receptor
Reciba la tarifa para cada carril		Gb/s	25,78125 ±100 PPM						4
Gama de longitud de onda de cuatro carriles	λ1	nanómetro	1294,53	1295,56		1296,59
	λ2		1299,02	1300,05		1301,09
	λ3		1303,54	1304,58		1305,63
	λ4		1308,09	1309,14		1310,19
Sobrecargue el poder óptico entrado	Pmax	dBm	5,5
La media recibe el poder para cada uno Carril	Pin	dBm	-10,6				4,5		5,7
Sensibilidad del receptor (OMA) por carril	Psens1	dBm					-11,3
Sensibilidad subrayada (OMA) por carril	Psens2	dBm					-6,8		6
Pérdida de vuelta	RL	DB	-26
Frecuencia de atajo superior eléctrica 3dB del receptor, por carril		Gigahertz					31
El Los De-afirma	Paladio	dBm					-11,6
El Los afirma	PA	dBm	-23,6
Histéresis de la pérdida	Paladio-PA	dBm		2

Notas:

1. El transmisor consiste en 4 lasers que actúan en 25.78Gb/s cada uno.

2. El valor mínimo es informativo.

3. Ratio de golpe 5x10-5^.

^4.El receptor consiste en 4 fotodetectores que actúan en 25.78Gb/s cada uno.

5. El valor mínimo es minuto informativo, de los iguales TxOMA con el ER infinito y pérdida de inserción máxima del canal.

6. SRS se mide con la pena vertical del cierre del ojo de DB 1,8 máximo, de J2 de 0,30 UI, y de J9 de 0,47 UI.

7. El valor del poder y la exactitud del poder están con todos los canales prendido.

FAQ

1. ¿Cómo sobre la garantía?

Todos nuestros productos son 3 años de garantía (el servicio de la vuelta y del cambio en el plazo de 1 año, la reparación en el plazo de 2 años)

2. ¿Cuál es sus términos de la entrega?

EXW, MANDO, DAP… está disponible, usted puede entrar en contacto con con nosotros para más detalles

etiqueta:

Lugar de origen:	China
Nombre de la marca:	OLKOPTO
Certificación:	CE, RoHS, FCC, FDA, UL, EMC, ISO9001
Número de modelo:	OLSQXXTXL-CD10

Cantidad de orden mínima:	1 PC
Precio:	negotiable
Detalles de empaquetado:	4pcs/bandeja, paquete individual
Tiempo de entrega:	3-6 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	7k-10k por mes

Nombre de producto:	100G QSFP28 1310nm el 10km	Tarifa de datos:	100 Gb/s
Longitud de onda:	1295~1310 nanómetro	Distancia:	10 kilómetros
compatibilidad:	CISCO	Factor de forma:	QSFP28
Tipo de la fibra:	SMF	DOM:	Sí
Conector:	Duplex del LC	Ambiente:	Funcionamiento: 0°C a 70°C
Alta luz:	Transmisor-receptor óptico de Cisco QSFP28 , Transmisor-receptor óptico de 100GBASE-LR4 QSFP28 , 100GBASE-LR4
