10transmisor-receptorde0GBASE-ER4QSFP281310nm40km, compatiblegenérico
100G genérico QSFP28 1310nm los 40km

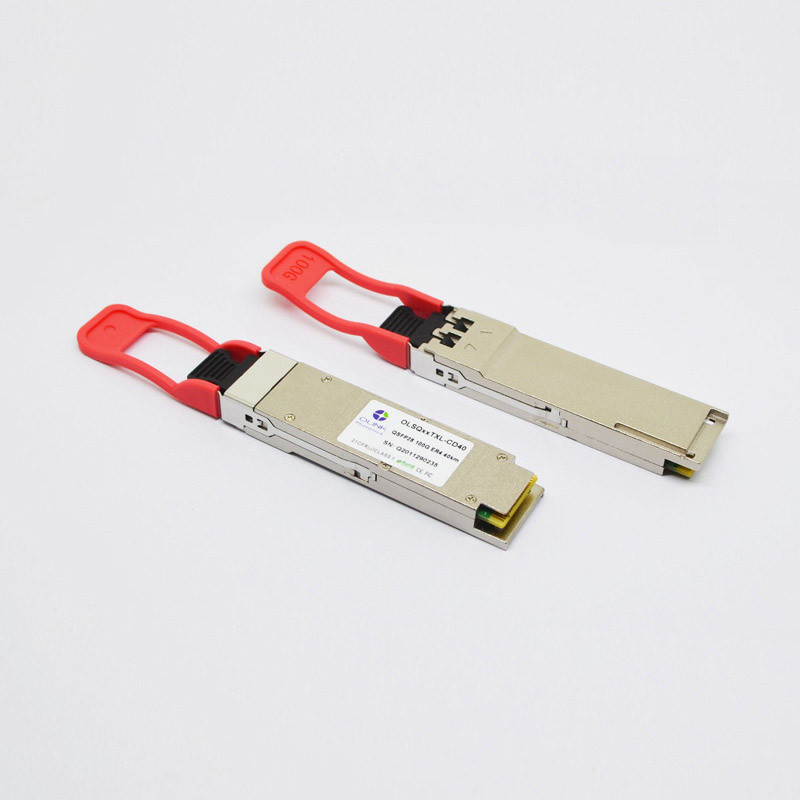

Este OLSQXXTXL-CD40 proporciona un reemplazo barato de tercera persona del transmisor-receptor de 100GBASE-ER4 QSFP28 que trabaje con la óptica genérica QSFP-100G-ER4. Esta velocidad de la ayuda 100Gbps del transmisor-receptor QSFP28 y distancia del vínculo de los 40km sobre fibra del solo modo. Es conveniente para la conectividad de la fibra en centros de datos, redes de ordenador de alto rendimiento, base de la empresa, capas de la distribución, y usos del proveedor de servicios.
Características
• Reemplazo compatible de tercera persona para el transmisor-receptor genérico de 100GBASE-ER4 QSFP28
• QSFP28 MSA obediente
• Obediente con SFF-8665 y SFF-8679
• Recinto del metal para una EMI más baja
• Funciones de diagnóstico digitales incorporadas para el monitor en tiempo real
• RoHS obediente y sin plomo
Características eléctricas (=0~70℃, Vcc=3.14~3.47V superiores)
(Probado bajo condiciones de funcionamiento recomendadas, a menos que se indicare en forma diferente)
| Parámetro |
Símbolo |
Minuto |
Tipo |
Máximo |
Unidad |
Notas |
| Transmisor |
| Señalización de tarifa por carril |
DRPL |
± 25,78125 100 PPM |
Gb/s |
|
| El diferencial entró la pérdida de vuelta (el minuto) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
DB |
|
|
Diferencial a la entrada común del modo
pérdida de vuelta (minuto)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
DB |
|
| Unión mal hecha diferenciada de la terminación |
TM |
|
|
10 |
% |
|
| Anchura del ojo |
Guerra electrónica |
|
|
0,46 |
UI |
|
| Inquietud sinusoidal aplicada PK-PK |
Ppj |
Por IEEE 802.3bm |
|
|
| Altura del ojo |
Eh |
|
95 |
|
milivoltio |
|
| Voltaje de modo común de DC |
DCv |
-350 |
|
2850 |
milivoltio |
|
| Receptor |
| Señalización de tarifa por carril |
DRPL |
± 25,78125 100 PPM |
Gb/s |
|
| Oscilación diferenciado de la salida de datos |
Vout, pp |
400 |
|
800 |
milivoltio |
|
| Anchura del ojo |
Guerra electrónica |
0,57 |
|
|
UI |
|
| Cierre vertical del ojo |
|
|
|
5,5 |
DB |
|
| El diferencial hizo salir la pérdida de vuelta (el minuto) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
DB |
|
|
Campo común a la pérdida de vuelta diferenciada del sion del conver- del modo (minuto)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
DB |
|
| Unión mal hecha diferenciada de la terminación |
TM |
|
|
10 |
% |
|
| Tiempo de transición, el 20% al 80% |
Tr, Tf |
12 |
|
|
picosegundo |
|
Notas:
1.20%~80%
Características ópticas (=0~70℃, Vcc=3.14~3.47V superiores)
(Probado bajo condiciones de funcionamiento recomendadas, a menos que se indicare en forma diferente)
| Parámetro |
Símbolo |
Unidad |
Minuto |
Tipo |
Máximo |
Notas |
| Transmisor |
| Tarifa de la señalización, cada carril |
|
Gb/s |
25,78125 ±100 PPM |
1 |
| Gama de longitud de onda de cuatro carriles |
λ1 |
nanómetro |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Poder total del lanzamiento |
Abadejo |
dBm |
|
|
10,5 |
|
| Poder medio del lanzamiento, cada carril |
Pavg |
dBm |
-2,9 |
|
4,5 |
2,7 |
| Amplitud óptica de la modulación, cada carril (OMA) |
OMA |
dBm |
0,1 |
|
4,5 |
|
| Ratio de la extinción |
ER |
DB |
7 |
|
|
|
| ratio de la supresión del Lado-modo |
SMSR |
DB |
30 |
|
|
|
|
Poder medio del lanzamiento de APAGADO
transmisor, por carril
|
POFF |
dBm |
|
|
-30 |
|
| Tolerancia óptica de la pérdida de vuelta |
|
DB |
|
|
20 |
|
| Reflexión del transmisor |
|
DB |
|
|
– 12 |
|
| Máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Receptor |
| Reciba la tarifa para cada carril |
|
Gb/s |
25,78125 ±100 PPM |
4 |
| Gama de longitud de onda de cuatro carriles |
λ1 |
nanómetro |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Sobrecargue el poder óptico entrado |
Pmax |
dBm |
-1 |
|
|
|
|
La media recibe el poder para cada uno
Carril
|
Pin |
dBm |
-20,9 |
|
-4,9 |
5,7 |
| Sensibilidad del receptor (OMA) por carril |
Psens1 |
dBm |
|
|
-18,6 |
|
| Sensibilidad subrayada (OMA) por carril |
Psens2 |
dBm |
|
|
-16,6 |
6 |
| Pérdida de vuelta |
RL |
DB |
-26 |
|
|
|
| Frecuencia de atajo superior eléctrica 3dB del receptor, por carril |
|
Gigahertz |
|
|
31 |
|
| El Los De-afirma |
Paladio |
dBm |
|
|
-24 |
|
| El Los afirma |
PA |
dBm |
-26 |
|
|
|
| Histéresis de la pérdida |
Paladio-PA |
dBm |
|
2 |
|
|
Notas:
1. El transmisor consiste en 4 lasers que actúan en 25.78Gb/s cada uno.
2. El valor mínimo es informativo.
3. Ratio de golpe 5x10-5.
4. El receptor consiste en 4 fotodetectores que actúan en 25.78Gb/s cada uno.
5. El valor mínimo es minuto informativo, de los iguales TxOMA con el ER infinito y pérdida de inserción máxima del canal.
6. SRS se mide con la pena vertical del cierre del ojo de DB 1,8 máximo, de J2 de 0,30 UI, y de J9 de 0,47 UI.
7. El valor del poder y la exactitud del poder están con todos los canales prendido.
Nota: Al usar este transmisor-receptor de 100G QSFP28 ER4 en la transmisión de la cortocircuito-distancia, añada por favor un atenuador de la fibra del LC (≥9dB) para evitar daño y sobrecarga del receptor.
