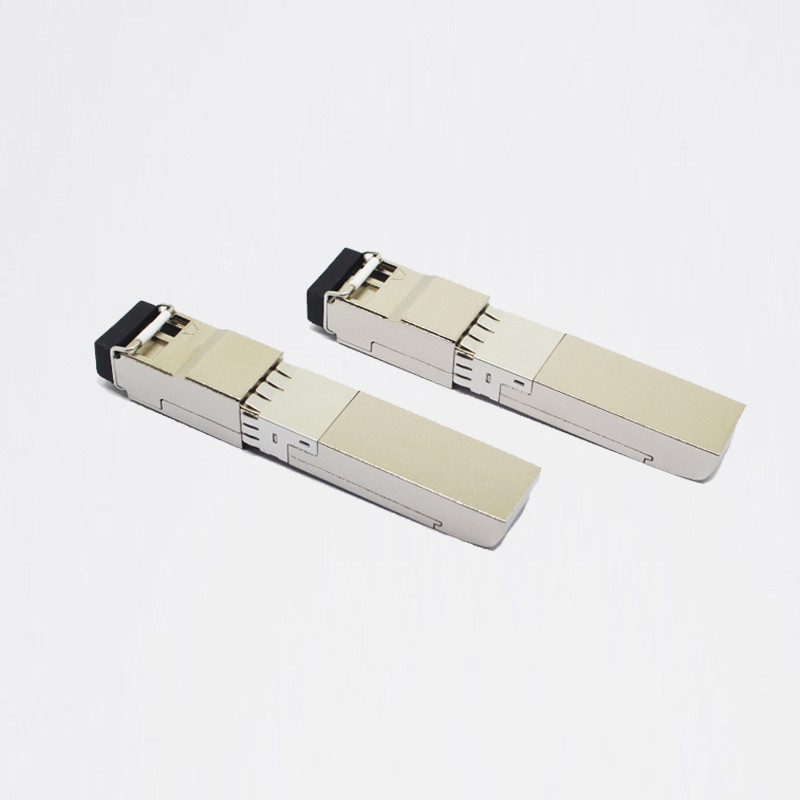

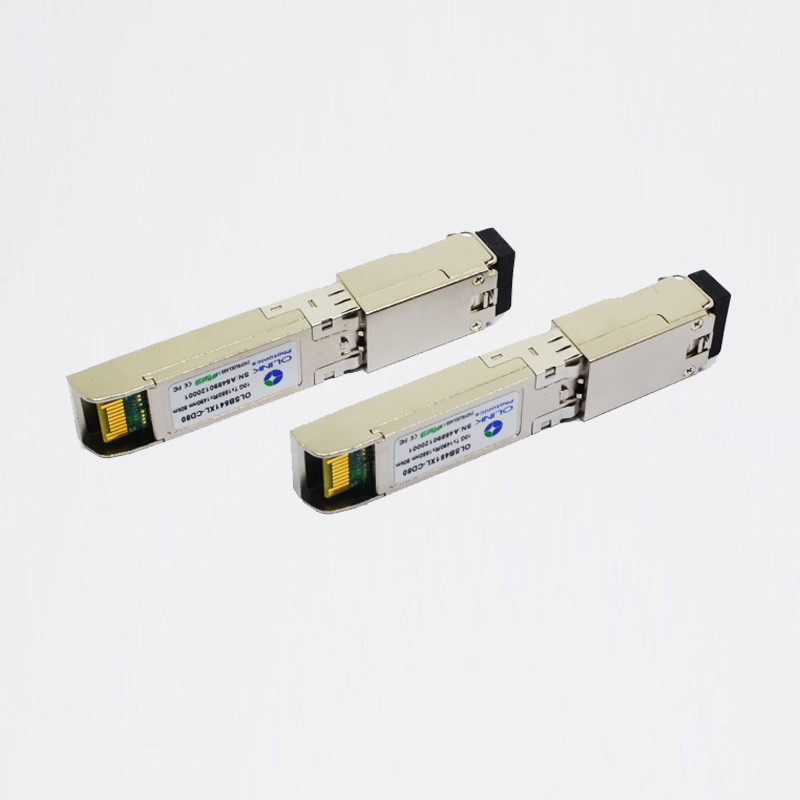

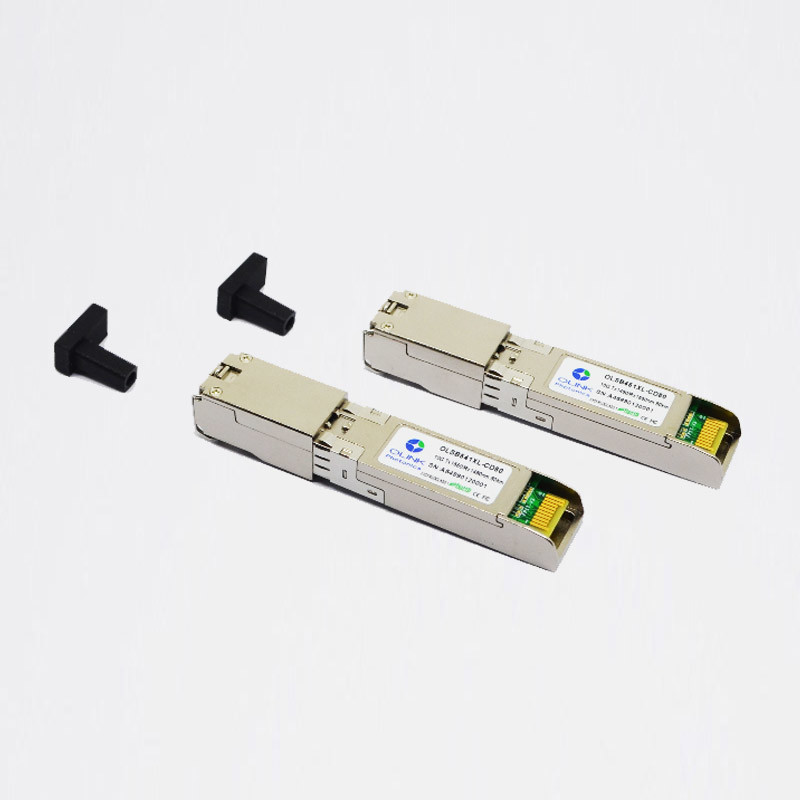

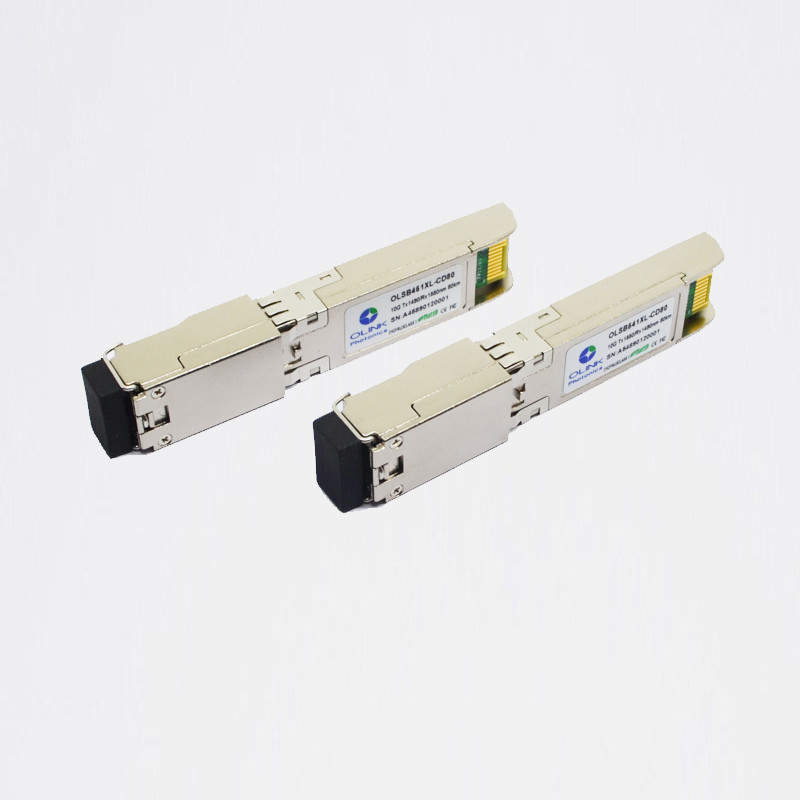

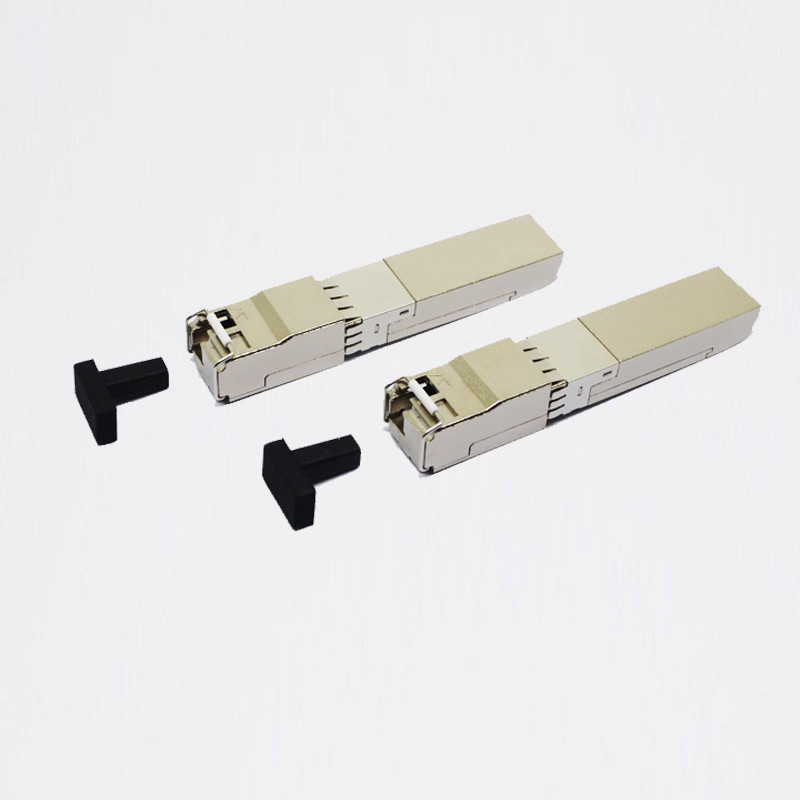

Transmisor-receptor compatible de 10GBASE-BX80-U BiDi SFP+ 1490nm/1550nm Cisco los 80km LC SMF
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
1483 |
1490 |
1497 |
nanómetro |
|
| 1543 |
1550 |
1577 |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
0 |
|
6 |
dBm |
1 |
| Ratio de la supresión del Lado-modo |
SMSR |
30 |
|
|
DB |
|
| Ratio de la extinción |
ER |
8,2 |
|
|
DB |
|
| Anchura espectral del RMS |
Δλ |
|
|
1 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
50 |
picosegundo |
|
| Pena de la dispersión |
TDP |
|
|
3,2 |
DB |
|
| Ruido relativo de la intensidad |
RIN |
|
|
-128 |
dB/Hz |
|
| Ojo óptico de la salida |
Obediente con IEEE 0802.3ae |
| Receptor |
| Longitud de onda de funcionamiento |
λ |
|
1550 |
|
nanómetro |
|
| |
1490 |
|
|
| Sensibilidad del receptor |
PSEN1 |
|
|
-21 |
dBm |
2 |
| Sobrecarga |
PAVIMENTE |
|
|
-7 |
dBm |
|
| El LOS afirma |
PA |
-40 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-25 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.
2. Medido con el ER=9 peor; BER-12<10>; 231 – 1 PRBS.
Especificaciones de diagnóstico de Digitaces
Los transmisores-receptores OLSBxx1XL-CD80 se pueden utilizar en los sistemas huespedes que requieren diagnósticos digitales internamente o externamente calibrados.
| Parámetro |
Símbolo |
Unidades |
Mínimo. |
Máximo. |
Exactitud |
Nota |
| Temperatura del transmisor-receptor |
DTemp-E |
ºC |
-5 |
+75 |
±5ºC |
1 |
| Voltaje de fuente del transmisor-receptor |
DVoltage |
V |
2,8 |
4,0 |
el ±3% |
|
| Corriente del prejuicio del transmisor |
DBias |
mA |
0 |
127 |
el ±10% |
2 |
| Transmisor de potencia de salida |
DTx-poder |
dBm |
-2 |
+7 |
±2dB |
|
| Energía de entrada media del receptor |
DRx-poder |
dBm |
-24 |
-6 |
±2dB |
|
Notas:
1. Internamente medido
2. La exactitud de la corriente del prejuicio de Tx es el 10% de la corriente real del conductor del laser al laser
Características de producto
●Apoya 9,95 a las tasas de bits 11.3Gb/s
●Conector a una cara del LC
●Huella enchufable caliente de SFP+
●Transmisor refrescado de 1490nm EML, receptor de 1550nm APD
●Transmisor refrescado de 1550nm EML, receptor de 1490nm APD
●Aplicable para la conexión de los 80km SMF
●Bajo consumo de energía, < 1="">
●Interfaz del monitor de diagnóstico de Digitaces
●Interfaz óptico obediente a IEEE 802.3ae 10GBASE-ZR
●Interfaz eléctrico obediente a SFF-8431
●Temperatura de caso de funcionamiento: Commerical: °C 0 a 70
Usos
●Ethernet 10.3125Gbps
●10GBASE-LW en 9.953Gbps
●El otro vínculo óptico
Información el ordenar
| Número de parte |
Descripción |
| OLSB451XL-CD80 |
SFP+Bidi, 9,95 a 11,3Gb/s,1490/1550nm, los80km,0~70℃, conelmonitorde diagnósticodeDigitaces |
| OLSB541XL-CD80 |
SFP+Bidi, 9,95 a 11.3Gb/s, 1550/1490nm, los 80km, 0~70℃, con el monitor de diagnóstico de Digitaces |
| Notas: Cuando longitudes de onda de CWDM, la longitud de onda spacling>20nm |
