| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | OLKOPTO |
| Certificación: | RoHs, FCC, CE, UL etc |
| Número de modelo: | OLSB541XL-CD80 |
| Cantidad de orden mínima: | 1 PC |
| Detalles de empaquetado: | Plataforma del paquete individual O de 10 PC O plataforma de 20 PC |
| Tiempo de entrega: | 3-5 días laborables |
| Condiciones de pago: | T/T o 30 días netos |
| Capacidad de la fuente: | 2k por mes |
| Tarifa de datos: | 10Gb/s | TIPO: | SFP+ |
|---|---|---|---|
| Longitud de onda de Tx/Rx: | 1550/1490nm | Distancia: | los 80km |
| Fuente: | Transmisor refrescado de 1550nm EML, receptor de 1490nm APD | Temperatura de funcionamiento: | 0~70℃ |
| Compatibilidad: | Proveedor múltiple MSA compatible | Uso: | ●10.3125Gbps Ethernet ●10GBASE-LW en el vínculo óptico del ●Other 9.953Gbps |
| Resaltar: | Transmisor-receptor óptico de BiDi 10G SFP+,transmisor-receptor óptico de 1490nm SFP+,BiDi 10gbe sfp+ |
||

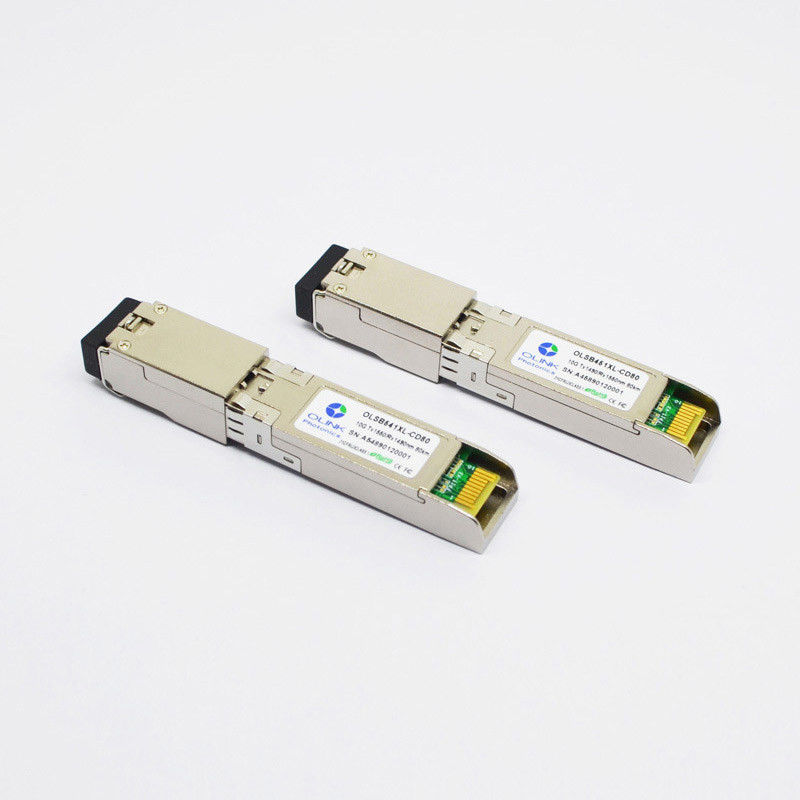

transmisor-receptor óptico de 1550nmTX 1490nmRX 10G SFP+
Transmisor-receptor compatible de Cisco SFP-10G-BX80D BiDi SFP+ 1550nmTX/1490nmRX los 80km
Datos técnicos dominantes
| Longitud de onda de TX: | 1490 nanómetro. | Medios tipo: | Fibra unimodal (SMF) |
| RX Wavelenght: | 1550 nanómetro. | Distancia máxima: | los 80km |
| Tarifa de datos apoyada: | 1.0625-10.52 Gbps | Usos apoyados: | canal de la fibra 10G (10,52 Gbps), canal de la fibra 8G (8,5 Gbps), canal de la fibra 4G (4,25 Gbps), canal de la fibra 2G (2,125 Gbps), canal de la fibra 1G (1,0625 Gbps) |
| Conectores: | LC doble | Tipo del transmisor: | Laser de EML |
| Poder que transmite mínimo: | 0 DB | Tipo del receptor: | Fotodiodo de APD |
| Poder que transmite máximo: | DB 6 | Conformidad: | Seguridad obediente, RoHS, SFF-8431, SFP MSA del CE, de la clase 1 FDA y de laser IEC60825-1 |
| Sensibilidad del receptor: | -21 dBm | Poder: | sola fuente de alimentación de +3.3V |
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
| Transmisor | ||||||
| Longitud de onda de funcionamiento | λ | 1483 | 1490 | 1497 | nanómetro | |
| 1543 | 1550 | 1577 | ||||
| Avenida. de potencia de salida (permitido) | PAVIMENTE | 0 | 6 | dBm | 1 | |
| Ratio de la supresión del Lado-modo | SMSR | 30 | DB | |||
| Ratio de la extinción | ER | 8,2 | DB | |||
| Anchura espectral del RMS | Δλ | 1 | nanómetro | |||
| Tiempo de la subida/caída (los 20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena de la dispersión | TDP | 3,2 | DB | |||
| Ruido relativo de la intensidad | RIN | -128 | dB/Hz | |||
| Ojo óptico de la salida | Obediente con IEEE 0802.3ae | |||||
| Receptor | ||||||
| Longitud de onda de funcionamiento | λ | 1550 | nanómetro | |||
| 1490 | ||||||
| Sensibilidad del receptor | PSEN1 | -21 | dBm | 2 | ||
| Sobrecarga | PAVIMENTE | -7 | dBm | |||
| El LOS afirma | PA | -40 | dBm | |||
| El LOS De-afirma | Paladio | -25 | dBm | |||
| Histéresis del LOS | Paladio-PA | 0,5 | DB | |||
Notas:
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.
2. Medido con el ER=9 peor; BER-12<10>; 231 – 1 PRBS.
Características de producto
●Apoya 9,95 a las tasas de bits 11.3Gb/s
●Huella enchufable caliente de SFP+
●Transmisor refrescado de 1490nm EML, receptor de 1550nm APD
●Transmisor refrescado de 1550nm EML, receptor de 1490nm APD
●Aplicable para la conexión de los 80km SMF
●Bajo consumo de energía, < 1="">
Descripciones de producto
OLSB541XL-CD80 utiliza el transmisor de calidad superior del laser de EML con el funcionamiento en la longitud de onda nominal de 1490 receptores del nanómetro y 1550 del nanómetro APD del fotodiodo. Apoya diagnósticos ópticos de DDM/DOM, con para proporcionar la información de diagnóstico sobre las actuales condiciones de funcionamiento. OLSB541XL-CD80 actúa en la gama de temperaturas estándar 0°-70°C y tiene solo interfaz del LC. SFP+ apoyan tarifa de 1.0625-10.52 datos de los Gbps y los usos tales como el canal de la fibra 10G (10,52 Gbps)|canal de la fibra 8G (8,5 Gbps)|canal de la fibra 4G (4,25 Gbps)|canal de la fibra 2G (2,125 Gbps)|canal de la fibra 1G (1,0625 Gbps).
Uso
Red del almacén
Data Center
Interconexiones del canal de la fibra sobre la espina dorsal
Interconexiones del SAN de las redes de empresas
otros vínculos ópticos
