| Lugar de origen: | Shenzhen China |
|---|---|
| Nombre de la marca: | OLKOPTO |
| Certificación: | RoHS FCC CE GS UL FDA etc |
| Número de modelo: | OLSP311XL-CD10 |
| Cantidad de orden mínima: | 1PC |
| Detalles de empaquetado: | Paquete individual o 10pcs/pallet o 20pcs/pallet |
| Tiempo de entrega: | 3-5 días laborables |
| Condiciones de pago: | T/T o 30 días netos |
| Capacidad de la fuente: | 80-120k por mes |
| Cisco compatible: | SFP-10G-LR | Nombre del vendedor: | Olinkcom |
|---|---|---|---|
| Factor de forma: | SFP+ | Tarifa de datos: | tasas de bits 11.3Gb/s |
| Longitud de onda: | 1310nm | Distancia: | el 10km |
| Conector: | Duplex del LC | DDM/DOM: | Apoyado |
| Resaltar: | transmisor-receptor óptico de 1310nm 10G SFP+,transmisor-receptor óptico del 10km SFP+,transmisor-receptor de 1310nm SFP+ |
||

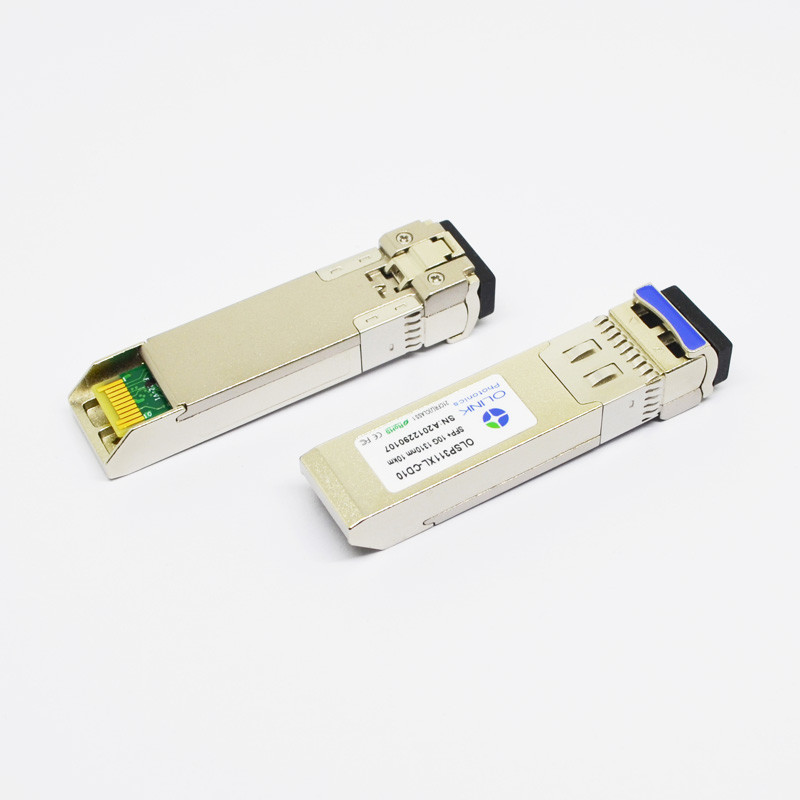

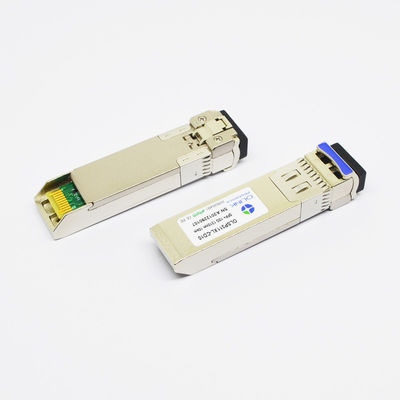

transmisor-receptor óptico de 1310nm el 10km 10G SFP+
Transmisor-receptor óptico compatible de los DOM LC SMF de Cisco SFP-10G-LR 10GBASE-LR SFP+ 1310nm el 10km
Descripciones de producto
Cisco SFP-10G-LR diseñó para el uso en los vínculos el hasta 10km de Ethernet 10-Gigabit sobre fibra unimodal. El bajo consumo de energía y el estado latente bajo permitir que sus dispositivos de la red trabajen eficientemente, y la función de DDM apoya la supervisión en tiempo real para la situación del transmisor-receptor.
Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
| Transmisor | ||||||
| Oscilación diferenciado de la entrada de datos | VINPP | 180 | 700 | mVpp | 1 | |
| Transmita el voltaje de la neutralización | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir voltaje | VEN | Uve | Vee+0.8 | |||
| Impedancia diferenciada entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Oscilación diferenciado de la salida de datos | Vout, pp | 300 | 850 | mVpp | 2 | |
| Tiempo de subida de la salida y tiempo de caída | Tr, Tf | 28 | Picosegundo | 3 | ||
| El LOS afirmó | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| El LOS de-afirmó | VLOS_N | Uve | Vee+0.8 | V | 4 | |
Nota:
1. Conectado directamente con los pernos de la entrada de datos de TX. Acoplamiento de la CA de los pernos en el conductor IC del laser.
2. En la terminación diferenciada 100Ω.
3. 20 – el 80%. Medido con el modelo del tablero de prueba de conformidad del módulo y de prueba de OMA. El uso de la secuencia cuatro 1's y cuatro 0's en el PRBS 9 es una alternativa aceptable.
4. El LOS es una salida de colector abierto. Debe ser levantado con 4.7kΩ – 10kΩ en el anfitrión el tablero. La operación normal es la lógica 0; la pérdida de señal es la lógica 1.
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
| Transmisor | ||||||
| Longitud de onda de funcionamiento | λ | 1290 | 1310 | 1330 | nanómetro | |
| Avenida. de potencia de salida (permitido) | PAVIMENTE | -6 | 0 | dBm | 1 | |
| Ratio de la supresión del Lado-modo | SMSR | 30 | DB | |||
| Ratio de la extinción | ER | 4 | 4,5 | DB | ||
| Anchura espectral del RMS | Δλ | 1 | nanómetro | |||
| Tiempo de la subida/caída (los 20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena de la dispersión | TDP | 3,2 | DB | |||
| Ruido relativo de la intensidad | RIN | -128 | dB/Hz | |||
| Ojo óptico de la salida | Obediente con IEEE 0802.3ae | |||||
| Receptor | ||||||
| Longitud de onda de funcionamiento | 1270 | 1600 | nanómetro | |||
| Sensibilidad del receptor | PSEN2 | -14,4 | dBm | 2 | ||
| Sobrecarga | PAVIMENTE | 0,5 | dBm | |||
| El LOS afirma | PA | -30 | dBm | |||
| El LOS De-afirma | Paladio | -18 | dBm | |||
| Histéresis del LOS | Paladio-PA | 0,5 | DB | |||
Notas:
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.
2. Medido en las AZUFAIFAS menos que 1E-12, de nuevo a la parte posterior. El modelo de la medida es PRBS 231-1 con el ER=4.5@ peor 10.3125Gb/s.
Características de producto
●Bajo consumo de energía, < 1W="">
●Interfaz del monitor de diagnóstico de Digitaces
●Interfaz óptico obediente a IEEE 802.3ae 10GBASE-LR
●Interfaz eléctrico obediente a SFF-8431
●Temperatura de caso de funcionamiento: Commerical: °C 0 a 70
Usos
●10GBASE-LR/LW en 10.3125Gbps
●canal de la fibra 10G
