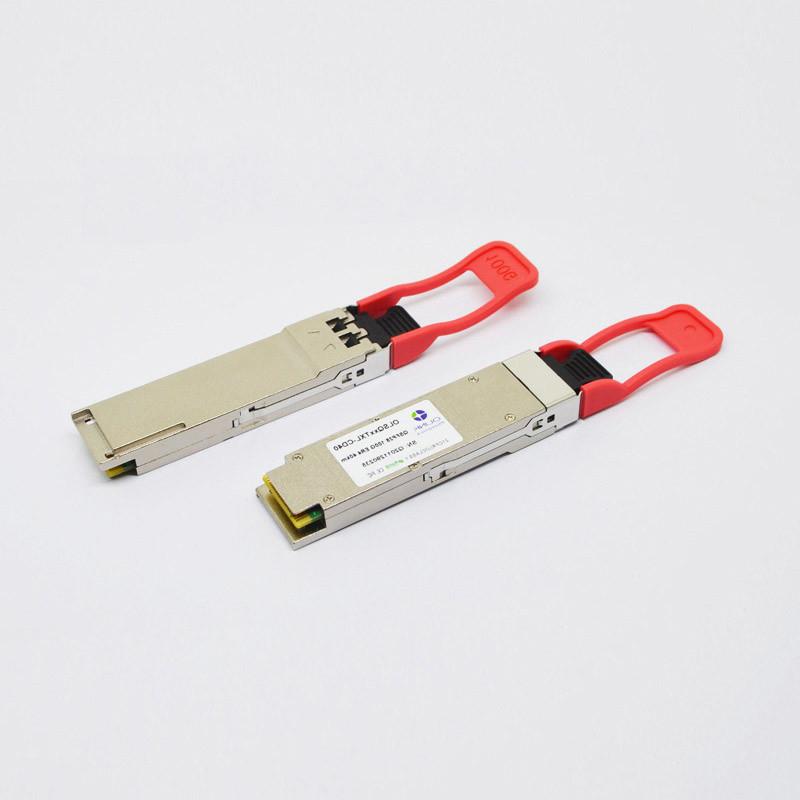

DOM compatibles LC SMF del transmisor-receptor 1310nm los 40km de QSFP-100G-ER4 100G QSFP28

QSFP-100G-ER4 Compatible 100G QSFP28 Transceiver 1310nm 40km DOM LC SMF

Informacion basica

Lugar de origen:	China
Nombre de la marca:	OLKOPTO
Certificación:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Número de modelo:	OLSQXXTXL-CD40

Cantidad de orden mínima:	1 PC
Detalles de empaquetado:	4 PC por la plataforma
Tiempo de entrega:	3-5 días laborables
Condiciones de pago:	T/T o 30 días netos
Capacidad de la fuente:	2k por mes

Contactar ahora

Marca compatible:

Enebro

Nombre del vendedor:

Olinkcom

Tarifa de datos:

103,1 Gbps

Factor de forma:

QSFP28

Poder óptico:

-2.5~4.5dBm

Max Sen:

-18.6dBm

OTU4:

apoyó

DOM:

apoyó

Alta luz:

Transmisor-receptor compatible de QSFP-100G-ER4 100G QSFP28

transmisor-receptor de 1310nm los 40km 100G QSFP28

transmisor-receptor óptico de 100G QSFP28

DOM compatibles LC SMF del transmisor-receptor 1310nm los 40km de QSFP-100G-ER4 100G QSFP28

Módulo óptico compatible del transmisor-receptor de los DOM LC SMF de Juniper Networks QSFP-100G-ER4 100GBASE-ER4 QSFP28 1310nm los 40km

Descripción funcional

El transmisor-receptor óptico de Olinkcom OLSQXXTXM-CD40 integra transmite y recibe la trayectoria sobre un módulo. En transmita el lado, cuatro carriles de las secuencias de datos seriales se recuperan, se vuelven a cronometrar, y se pasan encendido a cuatro conductores del laser, que controlan cuatro lasers modulados eléctrico-absorción (Lan-WDM) con 1296, 1300, 1305, y 1309 longitudes de onda del centro del nanómetro. Las señales ópticas entonces se multiplexan en una fibra unimodal a través de un conector del LC del estándar industrial.

Características ópticas (Top=0~70℃, Vcc=3.14~3.47V)

Parámetro	Símbolo	Unidad	Minuto		Tipo			Máximo		Notas
Transmisor
Tarifa de la señalización, cada carril		Gb/s	25,78125 ±100 PPM						1
Gama de longitud de onda de cuatro carriles	λ1	nanómetro	1294,53	1295,56			1296,59
	λ2		1299,02	1300,05			1301,09
	λ3		1303,54	1304,58			1305,63
	λ4		1308,09	1309,14			1310,19
Poder total del lanzamiento	Abadejo	dBm					10,5
Poder medio del lanzamiento, cada carril	Pavg	dBm	-2,9				4,5		2,7
Amplitud óptica de la modulación, cada carril (OMA)	OMA	dBm	0,1				4,5
Ratio de la extinción	ER	DB	7
ratio de la supresión del Lado-modo	SMSR	DB	30
Poder medio del lanzamiento de APAGADO transmisor, por carril	POFF	dBm					-30
Tolerancia óptica de la pérdida de vuelta		DB					20
Reflexión del transmisor		DB					– 12
Máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						3
Receptor
Reciba la tarifa para cada carril		Gb/s	25,78125 ±100 PPM						4
Gama de longitud de onda de cuatro carriles	λ1	nanómetro	1294,53	1295,56		1296,59
	λ2		1299,02	1300,05		1301,09
	λ3		1303,54	1304,58		1305,63
	λ4		1308,09	1309,14		1310,19
Sobrecargue el poder óptico entrado	Pmax	dBm	-1
La media recibe el poder para cada uno Carril	Pin	dBm	-20,9				-4,9		5,7
Sensibilidad del receptor (OMA) por carril	Psens1	dBm					-18,6
Sensibilidad subrayada (OMA) por carril	Psens2	dBm					-16,6		6
Pérdida de vuelta	RL	DB	-26
Frecuencia de atajo superior eléctrica 3dB del receptor, por carril		Gigahertz					31
El Los De-afirma	Paladio	dBm					-24
El Los afirma	PA	dBm	-26
Histéresis de la pérdida	Paladio-PA	dBm		2

Características de producto

●factor de forma Caliente-enchufable QSFP28

●módulo lleno-a dos caras del transmisor-receptor de 4 canales

●Tarifa de datos de las ayudas hasta 111.8Gb/s

●Obediente con QSFP28 MSA, 100G 4WDM-40 MSA, los estándares de IEEE 802.3ba 100GBASE-ER4 y de OTN OTU4

●transmisor de enfriamiento de 4x 28Gb/s EML LAN-WDM con SOA

●Receptáculos a dos caras del LC

●Temperatura de caso de funcionamiento 0°C a 70°C

●voltaje de fuente de alimentación 3.3V

Usos

●100GBASE-ER4

●OTN OTU4

Información el ordenar

Número de parte	Descripción
OLSQXXTXL-CD40	QSFP28 ER4 LOS 40KM, 0~70℃, con el monitor de diagnóstico de Digitaces
