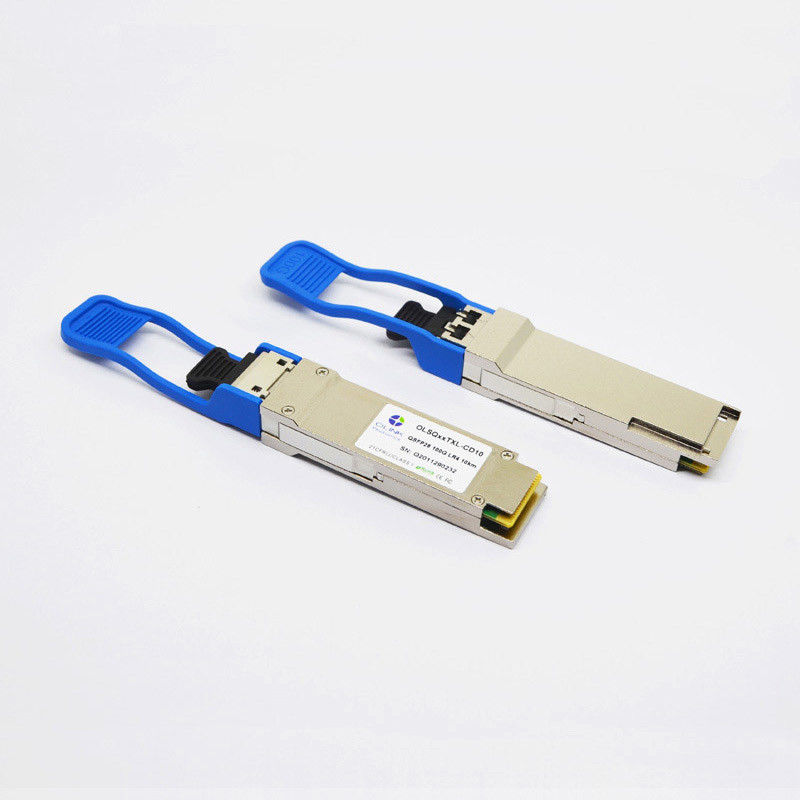

Modo de los DOM LC del transmisor-receptor 1310nm el 10km del WDM 100G QSFP28 del LAN solo

Módulo óptico compatible del transmisor-receptor de los DOM LC SMF del Arista QSFP-100G-LR4 100GBASE-LR4 QSFP28 1310nm el 10km

Descripción funcional

Este producto es un módulo del transmisor-receptor 100Gb/s diseñado para los usos de comunicación óptica obedientes a 100GBASE-LR4 del estándar de IEEE P802.3ba y de los requisitos de OTU4 4I1-9D1F especificados en las recomendaciones G.959.1/G.709 de ITU-T y complementa 39 (G.sup39). El módulo convierte 4 canales de entrada de los datos eléctricos 28Gb/s a 4 canales de señales ópticas del WDM del LAN y después las multiplexa en un monocanal para la transmisión óptica 100Gb/s. Reverso en el lado del receptor, el módulo demultiplexa una entrada óptica 100Gb/s en 4 canales de señales ópticas del WDM del LAN y después las convierte a 4 canales de salida de datos eléctricos. Las longitudes de onda centrales de los 4 canales del WDM del LAN son 1295,56, 1300,05, 1304,58 y 1309,14 nanómetro como miembros de la rejilla de la longitud de onda del WDM del LAN definida en IEEE 802.3ba. El alto rendimiento refrescaron transmisores del WDM DFB del LAN y los altos receptores del PIN de la sensibilidad proveen del rendimiento superior para los vínculos de los usos el hasta 10km de Ethernet 100Gigabit y el obedientes al interfaz óptico los requisitos 100GBASE-LR4 de la cláusula 88 de IEEE802.3ba. El producto se diseña con factor de forma, la conexión óptica/eléctrica y el interfaz de diagnóstico digital según el acuerdo de la Multi-fuente de QSFP+ (MSA). Se ha diseñado para cumplir las condiciones de funcionamiento externas más duras incluyendo temperatura, humedad e interferencia de la EMI

Características ópticas (=0~70℃, Vcc=3.14~3.47V superiores)

Parámetro	Símbolo	Unidad	Minuto		Tipo			Máximo		Notas
Transmisor
Tarifa de la señalización, cada carril		Gb/s	25,78125 ±100 PPM						1
Gama de longitud de onda de cuatro carriles	λ1	nanómetro	1294,53	1295,56			1296,59
	λ2		1299,02	1300,05			1301,09
	λ3		1303,54	1304,58			1305,63
	λ4		1308,09	1309,14			1310,19
Poder total del lanzamiento	Abadejo	dBm					10,5
Poder medio del lanzamiento, cada carril	Pavg	dBm	-4,5				4,5		2,7
Amplitud óptica de la modulación, cada carril (OMA)	OMA	dBm	-1,3				4,5
Ratio de la extinción	ER	DB	4
ratio de la supresión del Lado-modo	SMSR	DB	30
Poder medio del lanzamiento de APAGADO transmisor, por carril	POFF	dBm					-30
Tolerancia óptica de la pérdida de vuelta		DB					20
Reflexión del transmisor		DB					– 12
Máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						3
Receptor
Reciba la tarifa para cada carril		Gb/s	25,78125 ±100 PPM						4
Gama de longitud de onda de cuatro carriles	λ1	nanómetro	1294,53	1295,56		1296,59
	λ2		1299,02	1300,05		1301,09
	λ3		1303,54	1304,58		1305,63
	λ4		1308,09	1309,14		1310,19
Sobrecargue el poder óptico entrado	Pmax	dBm	5,5
La media recibe el poder para cada uno Carril	Pin	dBm	-10,6				4,5		5,7
Sensibilidad del receptor (OMA) por carril	Psens1	dBm					-11,3
Sensibilidad subrayada (OMA) por carril	Psens2	dBm					-6,8		6
Pérdida de vuelta	RL	DB	-26
Frecuencia de atajo superior eléctrica 3dB del receptor, por carril		Gigahertz					31
El Los De-afirma	Paladio	dBm					-11,6
El Los afirma	PA	dBm	-23,6
Histéresis de la pérdida	Paladio-PA	dBm		2

Características de producto

●Interfaz óptico del receptáculo a dos caras del LC

●Sola fuente de alimentación de +3.3V

●factor de forma Caliente-enchufable de QSFP28 MSA

●interfaz en serie eléctrica 4x25G

●Obediente con 4x28G (CEI-28G-VSR)

●Acoplamiento de la CA de las señales de CML

●Transmisor: 4x25Gb/s WDM refrescado DML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) del LAN

●Receptor: 4x25Gb/s PIN ROSA

●Disipación de energía baja (máxima: 3.5W)

●Construido en la función de diagnóstico digital

●Gama de temperaturas de funcionamiento de caso: 0℃ a 70℃

●Obediente con 100GBASE-LR4

●Interfaz de comunicaciones de I2C

Usos

●100GBASE-LR4

●Infiniband QDR y RDA interconecta

●conexiones del Datacom 100G

Información el ordenar

Número de parte	Descripción
OLSQXXTXL-CD10	100Gbps QSFP28 LR4 el 10km, 0~70℃, con los DOM

etiqueta:

Lugar de origen:	CHINA
Nombre de la marca:	OLKOPTO
Certificación:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Número de modelo:	OLSQXXTXL-CD10

Cantidad de orden mínima:	1 PC
Detalles de empaquetado:	4 PC por la plataforma
Tiempo de entrega:	3-5 días laborables
Condiciones de pago:	T/T o 30 días netos
Capacidad de la fuente:	10K por mes

Marca compatible:	Enebro	Nombre del vendedor:	Olinkcom
Tarifa de datos:	103.125Gbps	Factor de forma:	QSFP28
Longitud de onda:	WDM DEL LAN	Distancia:	el 10km
Poder de TX:	-4.5~+4.5dBm	Poder de RX:	-11.3dBm
Conector:	LC a dos caras	Temperatura:	0~70℃
OTU4:	Apoyado	DOM:	Apoyado
Alta luz:	Transmisor-receptor del WDM 100G QSFP28 , Transmisor-receptor de los DOM 100G QSFP28 , DOM 100g qsfp28
