Descripción de producto

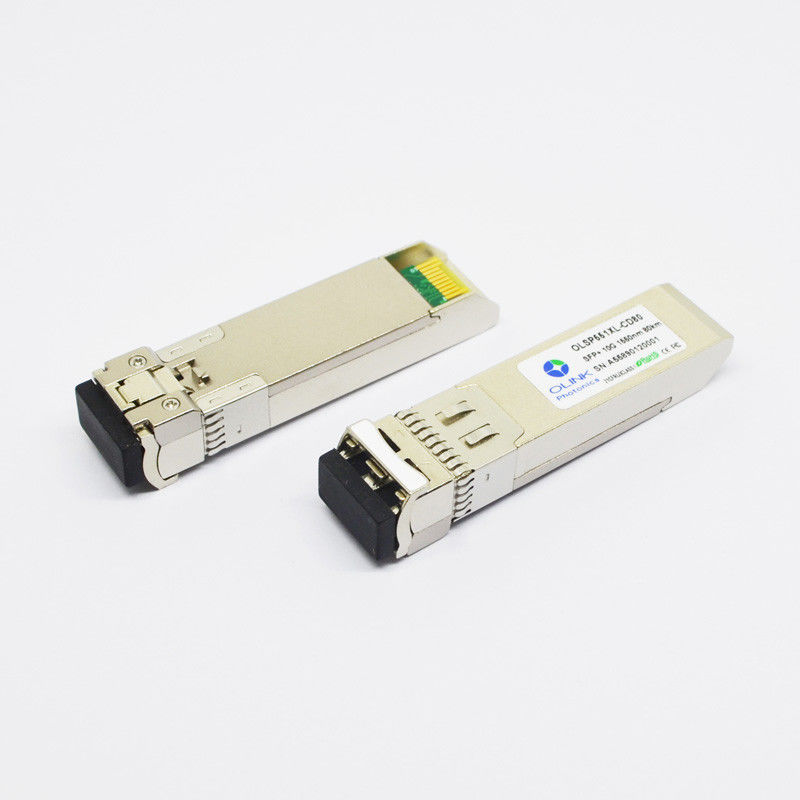

El SFP-1080-ZR es un módulo óptico unimodal de larga distancia de 10G SFP+ compatible con las especificaciones 10GBase-ZR.
Utiliza un transmisor refrescado del laser de EML en 1550nm y un fotodiodo de APD. La línea tarifa de transmisor-receptor es 10.3125Gbps.
Probado y encontrado compatible en los diversos interruptores de Ethernet 10G para asegurarse del funcionamiento.

Características
1. obediente con SFF-8431 e IEE802.3ae
2. tarifa de datos ≤4.25Gbps o 9.95Gbps a elección a las tasas de bits 11.3Gbps
3. transmisor refrescado de EML y receptor de APD
4. longitud de vínculo los hasta 80km
5. disipación de energía baja

Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =--40 a 85 ℃, VCC = 3,13 a 3,47 V)

Nota:

1. Conectado directamente con los pernos de la entrada de datos de TX. Acoplamiento de la CA de los pernos en el conductor IC del laser.

2. En la terminación diferenciada 100Ω.

3. 20 – el 80%. Medido con el modelo del tablero de prueba de conformidad del módulo y de prueba de OMA. El uso de la secuencia cuatro 1's y cuatro 0's en el PRBS 9 es una alternativa aceptable.

4. El LOS es una salida de colector abierto. Debe ser levantado con 4.7kΩ – 10kΩ en el anfitrión el tablero. La operación normal es la lógica 0; la pérdida de señal es la lógica 1.

Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)

Notas:

1. Medido con el ER=9dB peor

2. PRBS 231 ^{– 1} y BER-12@10.3125G<10>

Usos

●Base-ZR 10G

●canal de la fibra 10G

●SONET, redes del SADO

●Ethernet 10G

Compatibilidad

El transmisor-receptor compatible del enebro 10GBASE-ZR SFP+ de Olinkcom se puede trabajar con el equipo de redes abajo del enebro.
