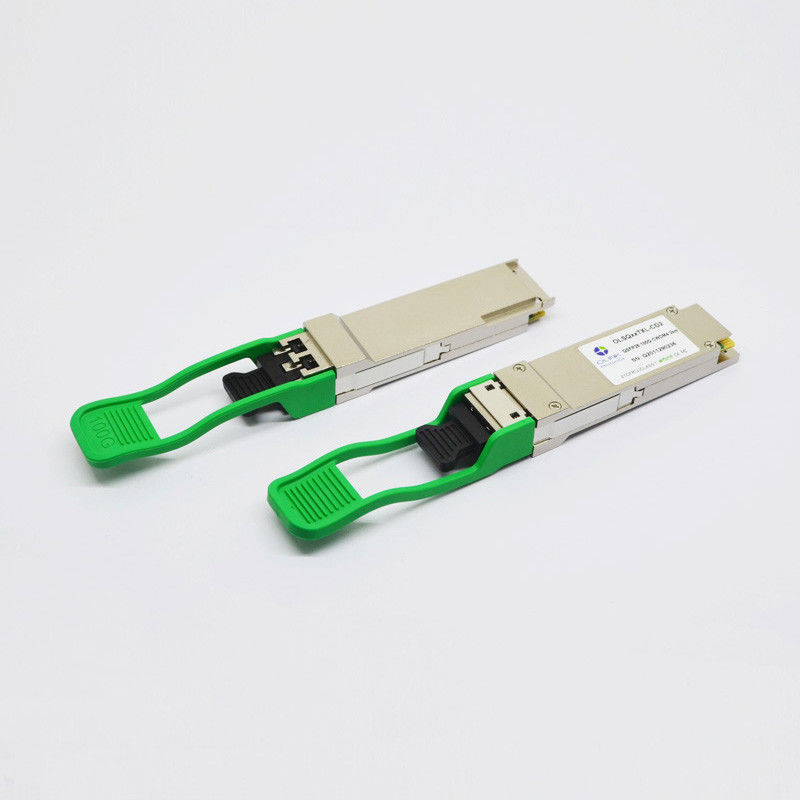

OEM compatible genérico del ODM de los DOM LC SMF del transmisor-receptor CWDM4 de 100G QSFP28

Informacion basica
Lugar de origen: Shenzhen China
Nombre de la marca: OLKOPTO
Certificación: RoHS FCC CE GS UL FDA etc
Número de modelo: OLSQXXTXL-CD02
Cantidad de orden mínima: 1PC
Detalles de empaquetado: Paquete individual o 10pcs/pallet o 20pcs/pallet
Tiempo de entrega: 3-5 días laborables
Condiciones de pago: T/T o 30 días netos
Capacidad de la fuente: 80-120k por mes
Tarifa de datos: 103.125Gbps (4x 25.78Gbps) Factor de forma: QSFP28
Compatibilidad: Genérico Longitud de onda: CWDM
Distancia: los 2km Conector: LC
Tipo de la fibra: SMF Temperatura: °C 0~70
Ayuda de los DOM: Tipo del transmisor: 4 x CWDM DML (DFB)
Alta luz:

Transmisor-receptor del OEM 100G QSFP28

,

Transmisor-receptor del ODM 100G QSFP28

,

ODM qsfp28 100g

OEM compatible genérico del ODM de los DOM LC SMF del transmisor-receptor CWDM4 de 100G QSFP28



Módulo óptico compatible genérico del transmisor-receptor de los DOM LC SMF de 100G CWDM4 QSFP28 los 2km



Descripción funcional

El transmisor-receptor óptico del OLSQXXTXM-CD02 de Olinkcom integra transmite y recibe la trayectoria sobre un módulo. En transmita el lado, cuatro carriles de las secuencias de datos seriales se recuperan, se vuelven a cronometrar, y se pasan encendido a cuatro conductores del laser, que controlan cuatro CWDM con 1271, 1291, 1311, y 1331 longitudes de onda del centro del nanómetro. Las señales ópticas entonces se multiplexan en una fibra unimodal a través de un conector del LC del estándar industrial. En reciba el lado, cuatro carriles de las secuencias de datos ópticas ópticamente son demultiplexados por un demultiplexor óptico integrado. Cada vapor de los datos es recuperado por un fotodetector del PIN y un amplificador del transimpedance, vuelto a cronometrar, y pasado encendido a un conductor de la salida. Este módulo ofrece un interfaz eléctrico caliente-enchufable, un bajo consumo de energía, y la interfaz en serie de dos hilos.



Grados máximos absolutos

Parámetro Símbolo Mínimo. Máximo. Unidad Nota
Voltaje de fuente Vcc -0,5 3,6 V
Temperatura de almacenamiento TS -40 85 °C
Humedad relativa Derecho 0 85 %
Umbral de daño de Rx, por carril PRdmg 5,5   dBm



Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.



Condiciones de funcionamiento recomendadas

Parámetro Símbolo Mínimo. Tipo Máximo. Unidad Nota
Tarifa de datos Dr   103,1   Gb/s
Voltaje de fuente Vcc 3,14 3,3 3,47 V
Fuente actual Icc     1,06
Temporeros de funcionamiento del caso. Tc 0   70 °C



Características eléctricas

(Probado bajo condiciones de funcionamiento recomendadas, a menos que se indicare en forma diferente)

Parámetro Símbolo Minuto Tipo Máximo Unidad Notas
Transmisor
Señalización de tarifa por carril DRPL ± 25,78125 100 PPM Gb/s
El diferencial entró la pérdida de vuelta (el minuto) RLd (f)

9,5 – 0.37f, 0.01≤f<8>

4,75 – 7.4log10 (f/14), ≤f 8<19>



DB

Diferencial a la entrada común del modo

pérdida de vuelta (minuto)

RLdc (f)

22-20 (f/25.78), 0.01≤f<12>

15-6 (f/25.78), 12.89≤f<19>



DB
Unión mal hecha diferenciada de la terminación TM     10 %
Anchura del ojo Guerra electrónica   0,46   UI
Inquietud sinusoidal aplicada PK-PK Ppj Por IEEE 802.3bm
Altura del ojo Eh   95   milivoltio
Voltaje de modo común de DC DCv -350   2850 milivoltio
Receptor
Señalización de tarifa por carril DRPL ± 25,78125 100 PPM Gb/s
Oscilación diferenciado de la salida de datos Vout, pp 400   800 milivoltio
Anchura del ojo Guerra electrónica 0,57     UI
Cierre vertical del ojo       5,5 DB
El diferencial hizo salir la pérdida de vuelta (el minuto) RLd (f)

9,5 – 0.37f, 0.01≤f<8>

4,75 – 7.4log10 (f/14), ≤f 8<19>



DB

Campo común a la pérdida de vuelta diferenciada del sion del conver- del modo (minuto)



RLdc (f)

22-20 (f/25.78), 0.01≤f<12>

15-6 (f/25.78), 12.89≤f<19>



DB
Unión mal hecha diferenciada de la terminación TM     10 %
Tiempo de transición, el 20% al 80% Tr, Tf 12     picosegundo



Características ópticas

(Probado bajo condiciones de funcionamiento recomendadas, a menos que se indicare en forma diferente)

Parámetro Símbolo Unidad Minuto Tipo Máximo Notas
Transmisor
Tarifa de la señalización, cada carril   Gb/s 25,78125 ±100 PPM 1
Gama de longitud de onda de cuatro carriles λ1 nanómetro 1264,5 1271 1277,5
λ2 1284,5 1291 1297,5
λ3 1304,5 1311 1317,5
λ4 1324,5 1331 1337,5
Poder total del lanzamiento Abadejo dBm     8,5
Poder medio del lanzamiento, cada carril Pavg dBm -6,5   2,5 2
Amplitud óptica de la modulación (OMA), cada carril POMA dBm -4,0   2,5
Ratio de la extinción ER DB 3,5
ratio de la supresión del Lado-modo SMSR DB 30

Poder medio del lanzamiento de APAGADO

transmisor, por carril

POFF dBm     -30
Tolerancia óptica de la pérdida de vuelta   DB     20
Reflexión del transmisor   DB     – 12
Máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3}     {0,31, 0,4, 0,45, 0,34, 0,38, 0,4} 3
Receptor
Reciba la tarifa para cada carril   Gb/s 25,78125 ±100 PPM 4
Gama de longitud de onda de cuatro carriles λ1 nanómetro 1264,5 1271 1277,5
λ2 1284,5 1291 1297,5
λ3 1304,5 1311 1317,5
λ4 1324,5 1331 1337,5
Sobrecargue el poder óptico entrado Pmax dBm 3,5

La media recibe el poder para cada uno

Carril

Pin dBm -11,2   2,5 5
Sensibilidad del receptor (OMA) por carril Psens1 dBm     -10 6
Sensibilidad subrayada (OMA) por carril Psens2 dBm     -7,3 7
Reflexión del receptor RL DB     -26
El Los De-afirma Paladio dBm     -11,6
El Los afirma PA dBm -24
Histéresis de la pérdida Paladio-PA dBm   2



Notas:

1. El transmisor consiste en 4 lasers que actúan en 25.78Gb/s cada uno.

2. El poder medio del lanzamiento, cada carril (minuto) es informativo y no el indicador principal de la fuerza de señal. Un transmisor con poder del lanzamiento debajo de este valor no puede ser obediente; sin embargo, un valor sobre esto no asegura conformidad.

3. Ratio de golpe 5x10-5.

4. El receptor consiste en 4 fotodetectores que actúan en 25.78Gb/s cada uno.

5. El valor mínimo es minuto informativo, de los iguales TxOMA con el ER infinito y pérdida de inserción máxima del canal.

6. La sensibilidad se especifica en las AZUFAIFAS 5x10-5

7. Medido con la señal de la prueba de la conformidad de CWDM4 MSA2 en TP3 para las AZUFAIFAS 5x10-5



Características de producto

Interfaz óptico del receptáculo a dos caras del LC

●Sola fuente de alimentación de +3.3V

●factor de forma Caliente-enchufable de QSFP28 MSA

●interfaz en serie eléctrica 4x25G

●Acoplamiento de la CA de las señales de CML

●Transmisor: 4x25Gb/s refrescado CWDM TOSA (1271,1291,1311,1331nm)

●Receptor: 4x25Gb/s PIN ROSA

●Disipación de energía baja (máxima: 3.5W)

●Construido en la función de diagnóstico digital

●Gama de temperaturas de funcionamiento de caso: 0℃ a 70℃

●Obediente con 100GBASE

●Interfaz de comunicaciones de I2C



Usos

100GBASE CWDM4

●Infiniband QDR y RDA interconecta

●conexiones del Datacom 100G



Estándares

Obediente con el interfaz de IEEE 802.3bm CAUI-4

●Obediente con especificaciones del hardware de QSFP28 MSA

●Obediente con CWDM4 MSA

●Obediente con RoHS
