Tarifa unimodal compatible 10G SFP+ de Cisco ER los 40Km 1550nm

Tarifa unimodal compatible 10G SFP+ de Cisco ER los 40Km 1550nm

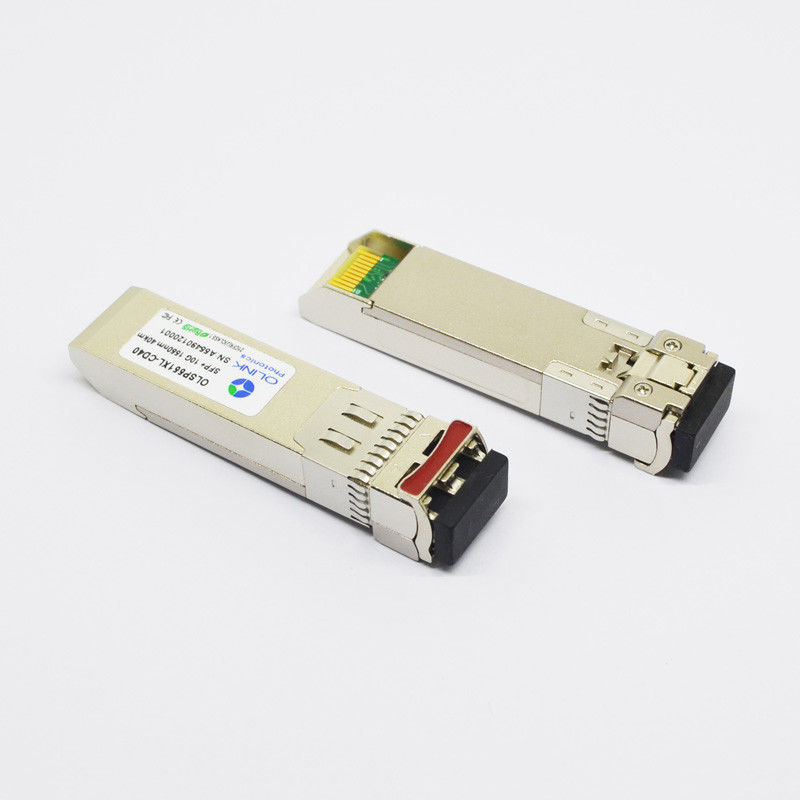

El OLSP551XL-CD40 es un transmisor-receptor unimodal de la multi-tarifa SFP+ de 10G ER usando la longitud de onda 1550nm y alcanzar la distancia de los hasta 40Km en la fibra 9/125um. El módulo se puede utilizar para las redes de Ethernet 10G, de SONET o del SADO.

Características de producto

• Transmisor sin enfriar de 1550nm DFB, fotodetector del PIN
• Longitud de vínculo los hasta 40km
• Disipación de energía baja, < 1=""> • Temperatura de caso de funcionamiento: °C 0 a 70
• Sola fuente de alimentación 3.3V
• RoHS obediente y sin plomo

Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)

Nota:

1. Conectado directamente con los pernos de la entrada de datos de TX. Acoplamiento de la CA de los pernos en el conductor IC del laser.

2. En la terminación diferenciada 100Ω.

3. 20 – el 80%. Medido con el modelo del tablero de prueba de conformidad del módulo y de prueba de OMA. El uso de la secuencia cuatro 1's y cuatro 0's en el PRBS 9 es una alternativa aceptable.

4. El LOS es una salida de colector abierto. Debe ser levantado con 4.7kΩ – 10kΩ en el anfitrión el tablero. La operación normal es la lógica 0; la pérdida de señal es la lógica 1.

Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)

Notas:

1. Medido con el ER=5dB peor

2. PRBS 231 ^{– 1} y BER-12<10>.

Usos

●10GBASE-ER/EW en 10.3125Gbps

●OTN G.709 OTU1e/2/2e

●canal de la fibra de 4x, de 8x y de 10x 10G

●Otros vínculos ópticos

●Ethernet 10G

Compatibilidad
