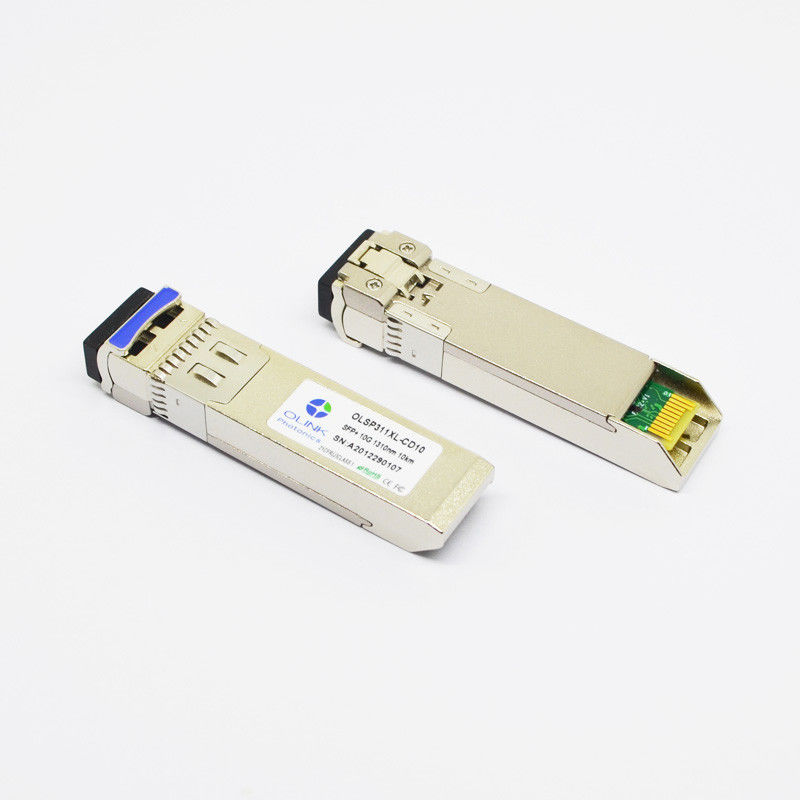

Transmisor-receptor compatible de Cisco SFP-10G-LR SFP+ (SMF, 1310nm, el 10km, DOM, LC)

Transmisor-receptor compatible de Cisco SFP-10G-LR SFP+ (SMF, 1310nm, el 10km, DOM, LC)

Características de producto

1. enchufable caliente
2. interfaz óptico serial 10Gb/s
3. el hasta 10km en SMF
4. paquete de SFP MSA con el conector a dos caras del LC
5. interfaz del monitor de diagnóstico de Digitaces
6. EMI muy baja y protección excelente del ESD
7. alto margen de la transmisión
8. sola fuente de alimentación de +3.3V
9. CISCO y codificación principal de las marcas disponibles

Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)

Nota:

1. Conectado directamente con los pernos de la entrada de datos de TX. Acoplamiento de la CA de los pernos en el conductor IC del laser.

2. En la terminación diferenciada 100Ω.

3. 20 – el 80%. Medido con el modelo del tablero de prueba de conformidad del módulo y de prueba de OMA. El uso de la secuencia cuatro 1's y cuatro 0's en el PRBS 9 es una alternativa aceptable.

4. El LOS es una salida de colector abierto. Debe ser levantado con 4.7kΩ – 10kΩ en el anfitrión el tablero. La operación normal es la lógica 0; la pérdida de señal es la lógica 1.

Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)

Notas:

1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.

2. Medido en las AZUFAIFAS menos que 1E-12, de nuevo a la parte posterior. El modelo de la medida es PRBS 231^-1 con el ER=4.5@ peor 10.3125Gb/s.

Descripciones de producto

El OLSP311XL-CD10 de Olinkcom se diseña para los interfaces ópticos seriales 10Gb/s para las comunicaciones de datos con la fibra del solo modo (SMF) 1310nm. El transmisor-receptor puede apoyar 1,25 Gb/s a 11.1Gb/s. Se diseña para optimizar alto rendimiento y es eficaz costoso para la solución de los clientes en datacom.

Usos

●10G Base-SR/SW en 10.3125G

●canal de la fibra 10G

●Otros vínculos ópticos

●Ethernet 10G

Compatibilidad
