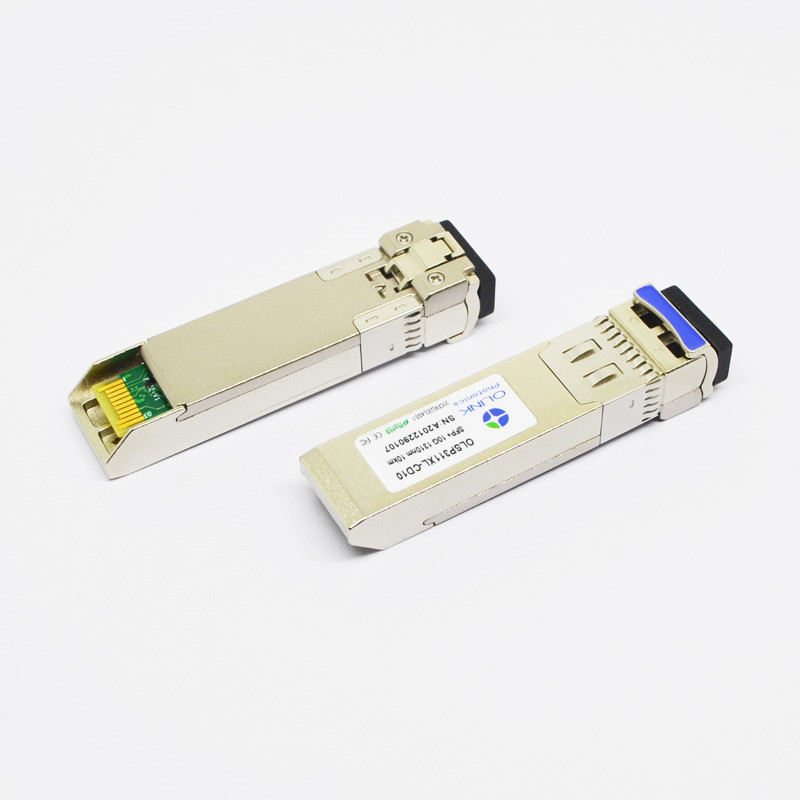

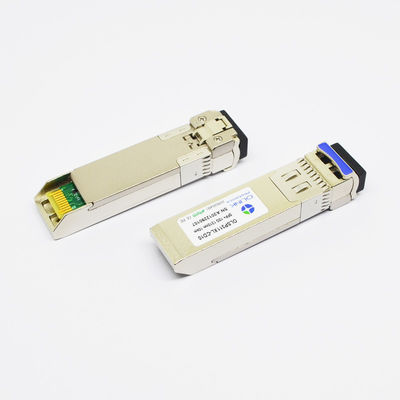

Transmisor-receptor SMF 1310nm el 10km Alcatel de 10GBASE-LR 10G SFP+ compatible
Transmisor-receptor compatible SMF 1310nm el 10km de Alcatel-Lucent SFP-10G-LR 10GBASE-LR SFP+
El transmisor-receptor compatible Alcatel-Lucent-LR proporciona un alto rendimiento y una solución rentable para la conectividad de la fibra 10.3125Gbps (10GBASE-LR) sobre el cable óptico unimodal. Se programa para ser conveniente para el uso con los dispositivos de la entrada de los interruptores, de la seguridad de Ethernet de Alcatel-Lucent 10-Gigabit y los adaptadores de red.
Características de producto
●Factor de forma de SFP+ obediente con SFP+ estándar SFF-8431 y SFF-8461 de MSA
●enchufes Caliente-intercambiables del dispositivo de entrada-salida en 10 el puerto de Gigabit Ethernet SFP+
●Capacidad óptica de la supervisión de Digitaces (DOM) para los diagnósticos
●Ayudas hasta las tasas de bits 11.3Gb/s
●Alcatel compatible
●Alcance del hasta 10km
●longitud de onda 1310nm
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
1260 |
1310 |
1355 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-6 |
|
0 |
dBm |
1 |
| Ratio de la supresión del Lado-modo |
SMSR |
30 |
|
|
DB |
|
| Ratio de la extinción |
ER |
4 |
4,5 |
|
DB |
|
| Anchura espectral del RMS |
Δλ |
|
|
1 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
50 |
picosegundo |
|
| Pena de la dispersión |
TDP |
|
|
3,2 |
DB |
|
| Ruido relativo de la intensidad |
RIN |
|
|
-128 |
dB/Hz |
|
| Ojo óptico de la salida |
Obediente con IEEE 0802.3ae |
| Receptor |
| Longitud de onda de funcionamiento |
|
1270 |
|
1600 |
nanómetro |
|
| Sensibilidad del receptor |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Sobrecarga |
PAVIMENTE |
|
|
0,5 |
dBm |
|
| El LOS afirma |
PA |
-30 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-18 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.
2. Medido en las AZUFAIFAS menos que 1E-12, de nuevo a la parte posterior. El modelo de la medida es PRBS 231-1 con el ER=4.5@ peor 10.3125Gb/s.
Especificaciones de diagnóstico de Digitaces
Los transmisores-receptores D10 de OLSP311XL-C (yo) se pueden utilizar en los sistemas huespedes que requieren diagnósticos digitales internamente o externamente calibrados.
| Parámetro |
Símbolo |
Unidades |
Mínimo. |
Máximo. |
Exactitud |
Nota |
| Temperatura del transmisor-receptor |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Voltaje de fuente del transmisor-receptor |
DVoltage |
V |
2,8 |
4,0 |
el ±3% |
|
| Corriente del prejuicio del transmisor |
DBias |
mA |
2 |
80 |
el ±10% |
3 |
| Transmisor de potencia de salida |
DTx-poder |
dBm |
-8 |
+2 |
±2dB |
|
| Energía de entrada media del receptor |
DRx-poder |
dBm |
-16 |
0 |
±2dB |
|
Notas:
1.When que actúa el ºC temp.=0~70, la gama será min=-5, Max=+75
2. Internamente medido
3. La exactitud de la corriente del prejuicio de Tx es el 10% de la corriente real del conductor del laser al laser
Uso amplio
●Ampliamente utilizado en los interruptores 10G, los routeres, los servidores, los NIC y el otro equipo de transmisión
●Conveniente para el centro de datos, empresa que ata con alambre el armario, unidad de la radio y de la banda base y otros ambientes
●10GBASE-LR/LW en 10.3125Gbps
●canal de la fibra 10G
●CPRI y OBSAI
●Otros vínculos ópticos
El OLSP311XL-CD10 es un producto del laser de la clase 1. Cumple completamente con el acuerdo de la multi-compra de componentes (MSA) que le permite trabajar en todas las plataformas obedientes de MSA. OLSP311XL-CD10 se debe actuar dentro de los límites especificados de la temperatura y del voltaje. Los puertos ópticos del módulo serán terminados con un conector óptico o con un enchufe del polvo.
