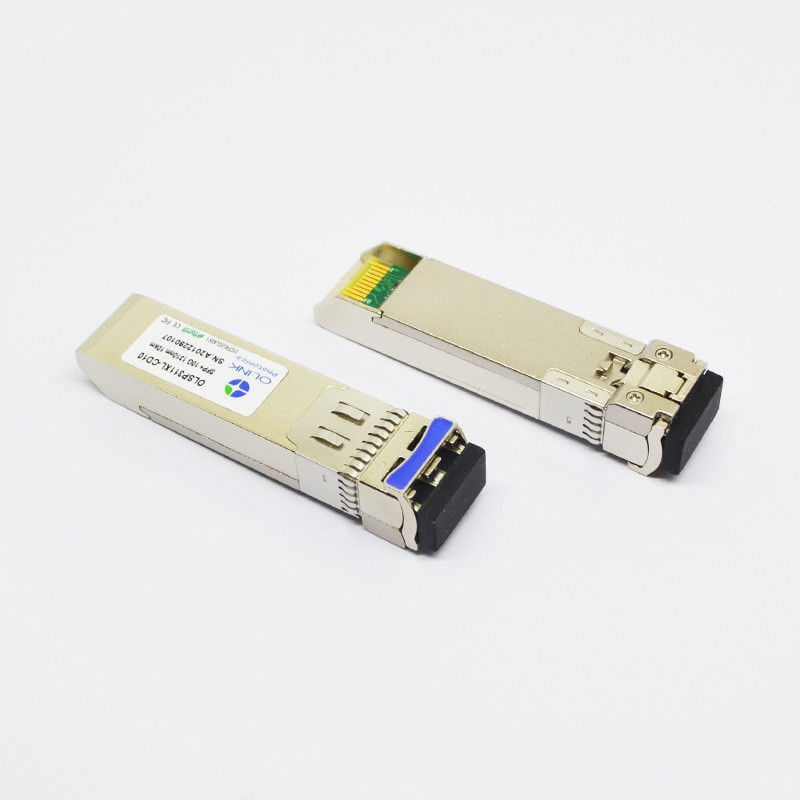

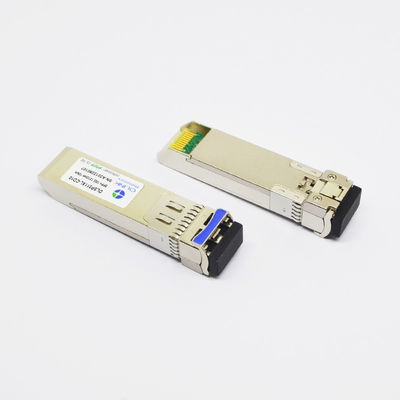

Transmisor-receptor óptico compatible 10GBASE-LR de Mellanox 10G SFP+ para SONET
Módulo compatible del transmisor-receptor de Mellanox MFM1T02A-LR 10GBASE-LR SFP+
Características de producto
El SFP+ 10GBASE-LR es un transmisor-receptor unimodal de 10G LR SFP+ usando la longitud de onda 1310nm y alcanzar la distancia del hasta 10km. Pueden ser utilizados para las redes de Ethernet 10G, de SONET o del SADO. Los transmisores-receptores siguen los estándares industriales del acuerdo de la Multi-fuente de SFP (MSA) y de SFF-8472, haciéndolos directamente permutables con cualquier dispositivo del establecimiento de una red después de estándares industriales.
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
1260 |
1310 |
1355 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-6 |
|
0 |
dBm |
1 |
| Ratio de la supresión del Lado-modo |
SMSR |
30 |
|
|
DB |
|
| Ratio de la extinción |
ER |
4 |
4,5 |
|
DB |
|
| Anchura espectral del RMS |
Δλ |
|
|
1 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
50 |
picosegundo |
|
| Pena de la dispersión |
TDP |
|
|
3,2 |
DB |
|
| Ruido relativo de la intensidad |
RIN |
|
|
-128 |
dB/Hz |
|
| Ojo óptico de la salida |
Obediente con IEEE 0802.3ae |
| Receptor |
| Longitud de onda de funcionamiento |
|
1270 |
|
1600 |
nanómetro |
|
| Sensibilidad del receptor |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Sobrecarga |
PAVIMENTE |
|
|
0,5 |
dBm |
|
| El LOS afirma |
PA |
-30 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-18 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.
2. Medido en las AZUFAIFAS menos que 1E-12, de nuevo a la parte posterior. El modelo de la medida es PRBS 231-1 con el ER=4.5@ peor 10.3125Gb/s.
Especificaciones de diagnóstico de Digitaces
Los transmisores-receptores D10 de OLSP311XL-C (yo) se pueden utilizar en los sistemas huespedes que requieren diagnósticos digitales internamente o externamente calibrados.
| Parámetro |
Símbolo |
Unidades |
Mínimo. |
Máximo. |
Exactitud |
Nota |
| Temperatura del transmisor-receptor |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Voltaje de fuente del transmisor-receptor |
DVoltage |
V |
2,8 |
4,0 |
el ±3% |
|
| Corriente del prejuicio del transmisor |
DBias |
mA |
2 |
80 |
el ±10% |
3 |
| Transmisor de potencia de salida |
DTx-poder |
dBm |
-8 |
+2 |
±2dB |
|
| Energía de entrada media del receptor |
DRx-poder |
dBm |
-16 |
0 |
±2dB |
|
Notas:
1. Al actuar el ºC temp.=0~70, la gama será min=-5, Max=+75
2. Internamente medido
3. La exactitud de la corriente del prejuicio de Tx es el 10% de la corriente real del conductor del laser al laser
Descripciones de producto
El OLSP311XL-CD10 de Olinkcom es un módulo enchufable aumentado del transmisor-receptor del pequeño factor de forma (SFP+) con la tasa de transferencia máxima de los datos de 10 Gbps el hasta 10km sobre el cable unimodal de la fibra. Se utiliza en dispositivos compatibles de la red con la ranura de SFP. El SFPs es acuerdo de la Multi-fuente (MSA) obediente y construido a las especificaciones del OEM.
Usos
●Ethernet 10GBASE-LR/10GBASE-LW
●canal de la fibra 10G
●SONET, redes del SADO
FAQ
1. ¿Cómo sobre la garantía?
Todos nuestros productos son 3 años de garantía (el servicio de la vuelta y del cambio en el plazo de 1 año, la reparación en el plazo de 2 años)
2. ¿Cuál es sus términos de la entrega?
EXW, MANDO, DAP… está disponible, usted puede entrar en contacto con con nosotros para más detalles
