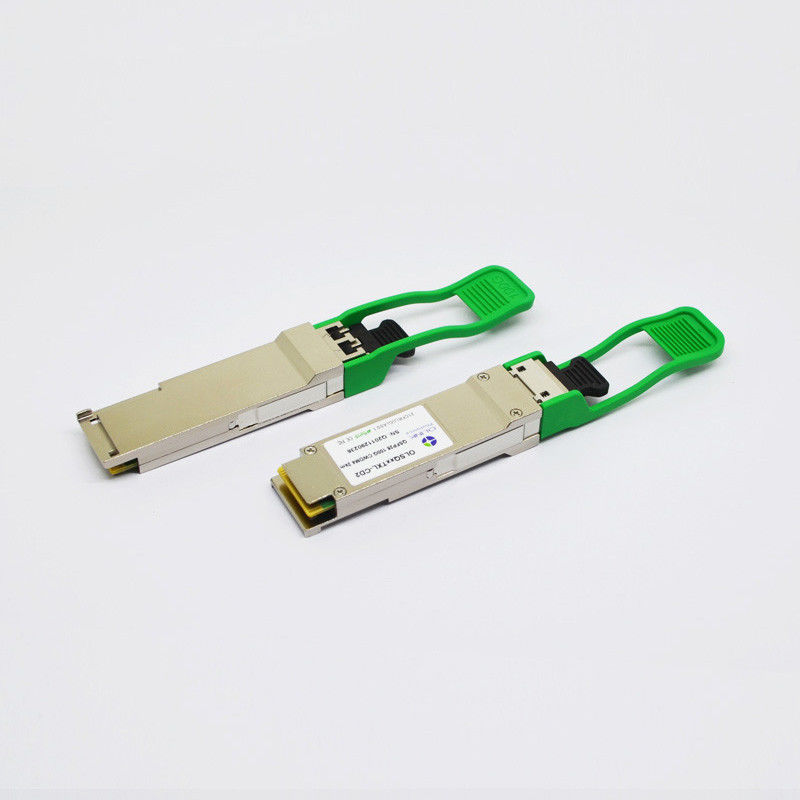

Duplex multi LC de la fibra del modo del transmisor-receptor los 2km de CWDM4 100G QSFP28

Duplex multi LC de la fibra del modo del transmisor-receptor los 2km de CWDM4 100G QSFP28

DOM ópticos compatibles del módulo del transmisor-receptor del enebro QSFP28 100GBASE CWDM4 los 2km LC MMF

Características de producto

●Interfaz óptico del receptáculo a dos caras del LC

●Sola fuente de alimentación de +3.3V

●factor de forma Caliente-enchufable de QSFP28 MSA

●interfaz en serie eléctrica 4x25G

●Acoplamiento de la CA de las señales de CML

●Transmisor: 4x25Gb/s refrescado CWDM TOSA (1271,1291,1311,1331nm)

●Receptor: 4x25Gb/s PIN ROSA

●Disipación de energía baja (máxima: 3.5W)

●Construido en la función de diagnóstico digital

●Gama de temperaturas de funcionamiento de caso: 0℃ a 70℃

●Obediente con 100GBASE

●Interfaz de comunicaciones de I2C

Usos

●100GBASE CWDM4

●Infiniband QDR y RDA interconecta

●conexiones del Datacom 100G

Estándares

●Obediente con el interfaz de IEEE 802.3bm CAUI-4

●Obediente con especificaciones del hardware de QSFP28 MSA

●Obediente con CWDM4 MSA

●Obediente con RoHS

Descripción funcional

Nuestro transmisor-receptor óptico OLSQXXTXM-CD02 integra transmite y recibe la trayectoria sobre un módulo. En transmita el lado, cuatro carriles de las secuencias de datos seriales se recuperan, se vuelven a cronometrar, y se pasan encendido a cuatro conductores del laser, que controlan cuatro CWDM con 1271, 1291, 1311, y 1331 longitudes de onda del centro del nanómetro. Las señales ópticas entonces se multiplexan en una fibra unimodal a través de un conector del LC del estándar industrial. En reciba el lado, cuatro carriles de las secuencias de datos ópticas ópticamente son demultiplexados por un demultiplexor óptico integrado. Cada vapor de los datos es recuperado por un fotodetector del PIN y un amplificador del transimpedance, vuelto a cronometrar, y pasado encendido a un conductor de la salida. Este módulo ofrece un interfaz eléctrico caliente-enchufable, un bajo consumo de energía, y la interfaz en serie de dos hilos.

Características ópticas

(Probado bajo condiciones de funcionamiento recomendadas, a menos que se indicare en forma diferente)

Notas:

1. El transmisor consiste en 4 lasers que actúan en 25.78Gb/s cada uno.

2. El poder medio del lanzamiento, cada carril (minuto) es informativo y no el indicador principal de la fuerza de señal. Un transmisor con poder del lanzamiento debajo de este valor no puede ser obediente; sin embargo, un valor sobre esto no asegura conformidad.

3. Ratio de golpe 5x10-5^.

^4. El receptor consiste en 4 fotodetectores que actúan en 25.78Gb/s cada uno.

5. El valor mínimo es minuto informativo, de los iguales TxOMA con el ER infinito y pérdida de inserción máxima del canal.

6. La sensibilidad se especifica en las AZUFAIFAS 5x10-5

7. Medido con la señal de la prueba de la conformidad de CWDM4 MSA2 en TP3 para las AZUFAIFAS 5x10-5

Más detalles de nuestros productos:

Altos componentes ópticos confiables y diseño excelente

Laser 1.DLB y fotodiodo del PIN

• Distancia de transmisión larga.
• Velocidad y funcionamiento

finger del oro 2.Thick

• Operación estable
• Repetido tape y desenchufe

3.Plating oro duro Shell

• Buena disipación de calor
• No puede ser deformado fácilmente
• interferencia Anti-electromágnetica

Transmisión rentable y confiable

• Bajo consumo de energía y estado latente bajo permitir que sus dispositivos de la red trabajen eficientemente
• Los DOM funcionan apoyan la supervisión en tiempo real para la situación del transmisor-receptor.
