Lugar de origen: | CHINA |
---|---|
Nombre de la marca: | OLKOPTO |
Certificación: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
Número de modelo: | DS3 DE OLSP851XL-C (I) |
Cantidad de orden mínima: | 1 PC |
Precio: | negotiable |
Detalles de empaquetado: | bolso de la hoja 10pcs/, paquete individual |
Tiempo de entrega: | 3-6 días laborables |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 80-120k por mes |
Nombre de producto: | 10G SFP+ 850nm los 300m | Compatibilidad: | NetApp |
---|---|---|---|
Tarifa de datos: | 10Gb/s | Factor de forma: | SFP+ |
Longitud de onda: | 850nm | Distancia máxima: | los 300m |
Tipo de la fibra: | MMF | Componentes ópticos: | VCSEL/PIN |
Opciones de la función: | DOM | Temperatura de funcionamiento: | 0-70°C, -40-85°C |
Alta luz: | SENIOR de los 300m 10G SFP+,SENIOR de 850nm 10G SFP+,senior de 850nm sfp+ |
Aprobado por la FDA compatible de NetApp del modo 10G SFP+ del transmisor-receptor multi del SENIOR

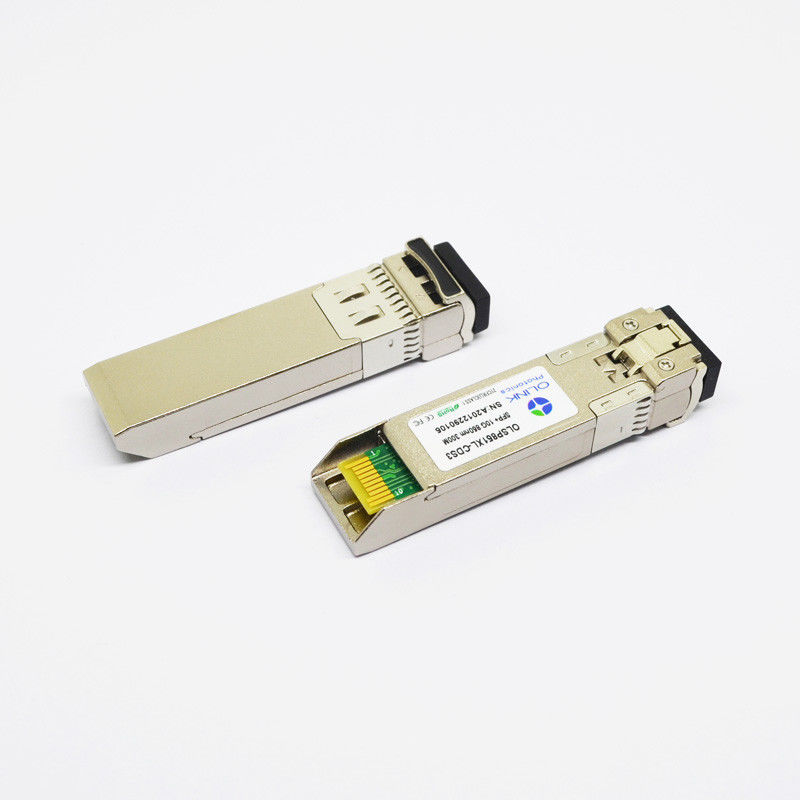

Transmisor-receptor con varios modos de funcionamiento compatible de NetApp X6589-R6 10Gb/s 850nm SFP+
El DS3 compatible de NetApp X6589-R6 OLSP851XL-C (yo) es 10G un transmisor-receptor con varios modos de funcionamiento del SENIOR SFP+ usando la longitud de onda 850nm y alcanzar la distancia de los hasta 300m en la fibra 50/125um. El módulo se puede utilizar para las redes de Ethernet 10G, de SONET o del SADO.
Características de producto
• Funcionalmente idéntico al transmisor-receptor de NetApp X6589-R6 10GBase-SR SFP+
• Interfaz eléctrico obediente a SFF-8431
• interfaz óptico serial 10Gb/s obediente a 802.3ae 10GBASE-SR
• transmisor de 850nm VCSEL, fotodetector del PIN
• Distancia hasta 300 metros en fibra de 10G OM3
• ROHS obediente y sin plomo
Características eléctricas (SUPERIORES (C) =0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
Transmisor | ||||||
Oscilación diferenciado de la entrada de datos | VINPP | 180 | 700 | mVpp | 1 | |
Transmita el voltaje de la neutralización | VD | VCC-0.8 | Vcc | V | ||
Transmita para permitir voltaje | VEN | Uve | Vee+0.8 | |||
Impedancia diferenciada entrada | Rin | 100 | Ω | |||
Receptor | ||||||
Oscilación diferenciado de la salida de datos | Vout, pp | 300 | 850 | mVpp | 2 | |
Tiempo de subida de la salida y tiempo de caída | Tr, Tf | 28 | Picosegundo | 3 | ||
El LOS afirmó | VLOS_F | 2 | Vcc_HOST | V | 4 | |
El LOS de-afirmó | VLOS_N | Uve | Vee+0.8 | V | 4 |
Nota:
1. Conectado directamente con los pernos de la entrada de datos de TX. Acoplamiento de la CA de los pernos en el conductor IC del laser.
2. En la terminación diferenciada 100Ω.
3. 20 – el 80%. Medido con el modelo del tablero de prueba de conformidad del módulo y de prueba de OMA. El uso de la secuencia cuatro 1's y cuatro 0's en el PRBS 9 es una alternativa aceptable.
4. El LOS es una salida de colector abierto. Debe ser levantado con 4.7kΩ – 10kΩ en el anfitrión el tablero. La operación normal es la lógica 0; la pérdida de señal es la lógica 1.
Características ópticas (SUPERIORES (C) =0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
Transmisor | ||||||
Longitud de onda de funcionamiento | λ | 840 | 850 | 860 | nanómetro | |
Avenida. de potencia de salida (permitido) | PAVIMENTE | -6 | -1 | dBm | 1 | |
Ratio de la extinción | ER | 4 | 4,5 | DB | ||
Anchura espectral del RMS | Δλ | 1 | nanómetro | |||
Tiempo de la subida/caída (los 20%~80%) | Tr/Tf | 50 | picosegundo | 2 | ||
Pena de la dispersión | TDP | 3,9 | DB | |||
Ojo óptico de la salida | Obediente con IEEE 0802.3ae | |||||
Receptor | ||||||
Longitud de onda de funcionamiento | 840 | 850 | 860 | nanómetro | ||
Sensibilidad del receptor (ER=4.5) | PSEN1 | -11,1 | dBm | 3 | ||
Sobrecarga | PAVIMENTE | 0,5 | dBm | |||
El LOS afirma | PA | -30 | dBm | |||
El LOS De-afirma | Paladio | -12 | dBm | |||
Histéresis del LOS | Paladio-PA | 0,5 | DB |
Notas:
1. Medido en 10.3125b/s con el modelo de prueba de NRZ de PRBS 231 – 1.
2.20%~80%
3.Under el ER el case=4.5@ peor 10,3125 Gb/s con el modelo de prueba de NRZ de PRBS 231 - 1 para las AZUFAIFAS < 1x10="">-12
El DS3 del OLSP851XL-C de Olinkcom (yo) es un alto rendimiento y un módulo rentable del transmisor-receptor de 10GBASE-SR SFP+ para 10 vínculos los hasta 300m de Gigabit Ethernet sobre la fibra con varios modos de funcionamiento OM3. El transmisor-receptor ofrece un transmisor altamente confiable de 850nm VCSEL y el fotodetector del PIN en el conector óptico del LC del duplex. Cumple con las especificaciones de SFP+ MSA (SFF-8431, SFF-8432), 10 especificaciones de Gigabit Ethernet (10GBASE-SR/SW por IEEE 802.3ae), y el canal de la fibra 10G (1200-MX-SN-I).
Además, el transmisor-receptor de 10GBASE-SR SFP+ se ha integrado con un interfaz de supervisión de diagnóstico digital aumentado (DDMI), que proporciona la supervisión en tiempo real de la temperatura del transmisor-receptor, prejuicio actual, poder óptico del laser, recibió voltaje óptico del poder y de fuente del transmisor-receptor.
