Lugar de origen: | CHINA |
---|---|
Nombre de la marca: | OLKOPTO |
Certificación: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
Número de modelo: | OLSP311XL-CD10 |
Cantidad de orden mínima: | 1 PC |
Precio: | negotiable |
Detalles de empaquetado: | bolso de la hoja 10pcs/, paquete individual |
Tiempo de entrega: | 3-6 días laborables |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 80-120k por mes |
Nombre de producto: | 10G SFP+ 1310nm el 10km | Tarifa de datos: | 10Gbps |
---|---|---|---|
Factor de forma: | SFP+ | Longitud de onda: | 1310nm |
Distancia: | el 10km | Compatibilidad: | MIKROTIK |
Poder del transmisor: | -6 ~ 0 dBm | Sensibilidad del receptor: | < -14=""> |
Componentes ópticos ópticos: | DFB/PIN | Supervisión de diagnóstico de Digitaces: | sí |

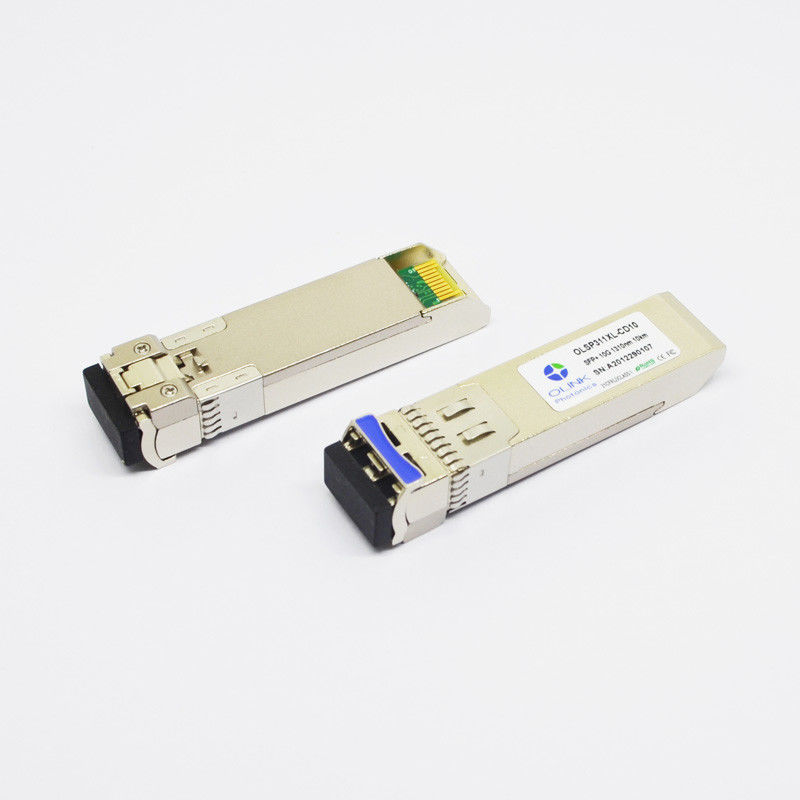

Transmisor-receptor compatible de Mikrotik S+31DLC10D 10GBASE-LR SMF 1310nm el 10km SFP+
Los transmisores-receptores DS3 del OLSP851XL-C de Olinkcom (yo) se diseñan para el uso en 10Gb/s los vínculos los hasta 300m sobre el tipo fibra de A1a (50/125 µm con varios modos de funcionamiento). El módulo de SFP+ apoya IEEE 802.3ae 10GBASE-SR y – los usos del interruptor junto con los usos de 10G FC 1200-Mx-SN-I para los interfaces ópticos de los interruptores de Ethernet o del router del IP.
Características de producto
• huella Caliente-enchufable
• Interfaz eléctrico obediente a SFF-8431
• Obediente con SFF-8472
• interfaz óptico serial 10Gb/s obediente a 802.3ae 10GBASE-LR
• transmisor de 1310nm DFB, fotodetector del PIN
• Recinto del metal, para una EMI más baja
Características eléctricas (SUPERIORES (C) =0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
Transmisor | ||||||
Oscilación diferenciado de la entrada de datos | VINPP | 180 | 700 | mVpp | 1 | |
Transmita el voltaje de la neutralización | VD | VCC-0.8 | Vcc | V | ||
Transmita para permitir voltaje | VEN | Uve | Vee+0.8 | |||
Impedancia diferenciada entrada | Rin | 100 | Ω | |||
Receptor | ||||||
Oscilación diferenciado de la salida de datos | Vout, pp | 300 | 850 | mVpp | 2 | |
Tiempo de subida de la salida y tiempo de caída | Tr, Tf | 28 | Picosegundo | 3 | ||
El LOS afirmó | VLOS_F | 2 | Vcc_HOST | V | 4 | |
El LOS de-afirmó | VLOS_N | Uve | Vee+0.8 | V | 4 |
Nota:
1. Conectado directamente con los pernos de la entrada de datos de TX. Acoplamiento de la CA de los pernos en el conductor IC del laser.
2. En la terminación diferenciada 100Ω.
3. 20 – el 80%. Medido con el modelo del tablero de prueba de conformidad del módulo y de prueba de OMA. El uso de la secuencia cuatro 1's y cuatro 0's en el PRBS 9 es una alternativa aceptable.
4. El LOS es una salida de colector abierto. Debe ser levantado con 4.7kΩ – 10kΩ en el anfitrión el tablero. La operación normal es la lógica 0; la pérdida de señal es la lógica 1.
Características ópticas (SUPERIORES (C) =0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
Transmisor | ||||||
Longitud de onda de funcionamiento | λ | 840 | 850 | 860 | nanómetro | |
Avenida. de potencia de salida (permitido) | PAVIMENTE | -6 | -1 | dBm | 1 | |
Ratio de la extinción | ER | 4 | 4,5 | DB | ||
Anchura espectral del RMS | Δλ | 1 | nanómetro | |||
Tiempo de la subida/caída (los 20%~80%) | Tr/Tf | 50 | picosegundo | 2 | ||
Pena de la dispersión | TDP | 3,9 | DB | |||
Ojo óptico de la salida | Obediente con IEEE 0802.3ae | |||||
Receptor | ||||||
Longitud de onda de funcionamiento | 840 | 850 | 860 | nanómetro | ||
Sensibilidad del receptor (ER=4.5) | PSEN1 | -11,1 | dBm | 3 | ||
Sobrecarga | PAVIMENTE | 0,5 | dBm | |||
El LOS afirma | PA | -30 | dBm | |||
El LOS De-afirma | Paladio | -12 | dBm | |||
Histéresis del LOS | Paladio-PA | 0,5 | DB |
Notas:
1. Medido en 10.3125b/s con el modelo de prueba de NRZ de PRBS 231 – 1.
2.20%~80%
3.Under el ER el case=4.5@ peor 10,3125 Gb/s con el modelo de prueba de NRZ de PRBS 231 - 1 para las AZUFAIFAS < 1x10="">-12
• CCR1036-12G-4S
• CCR1036-8G-2S+
• CCR1009-8G-1S-1S+
• CCR1016-12S-1S+
• CCR1016-12G
• Interruptor elegante de la capa 3 de CRS125-24G-1S Gigabit Ethernet
• Interruptor de CRS226-24G-2S+ Gigabit Ethernet Smart
• Interruptor de Smart del gigabit de CRS210-8G-2S+
Productos relacionados | |||
NÚMERO DE PARTE. | TARIFA DE DATOS | LONGITUD DE ONDA | DISTANCIA |
OLSP311XL-CD02 | 10Gbps | 1310nm | los 2km |
OLSP311XL-CD10 | 10Gbps | 1310nm | el 10km |
OLSP311XL-CD20 | 10Gbps | 1310nm | los 20km |
OLSP311XL-CD10S | 10Gbps | 1310nm | los 40km |
OLSP551XL-CD40 | 10Gbps | 1550nm | los 40km |
OLSP551XL-CD80 | 10Gbps | 1550nm | los 80km |
OLSP551XL-CDH1 | 10Gbps | 1550nm | el 100km |
