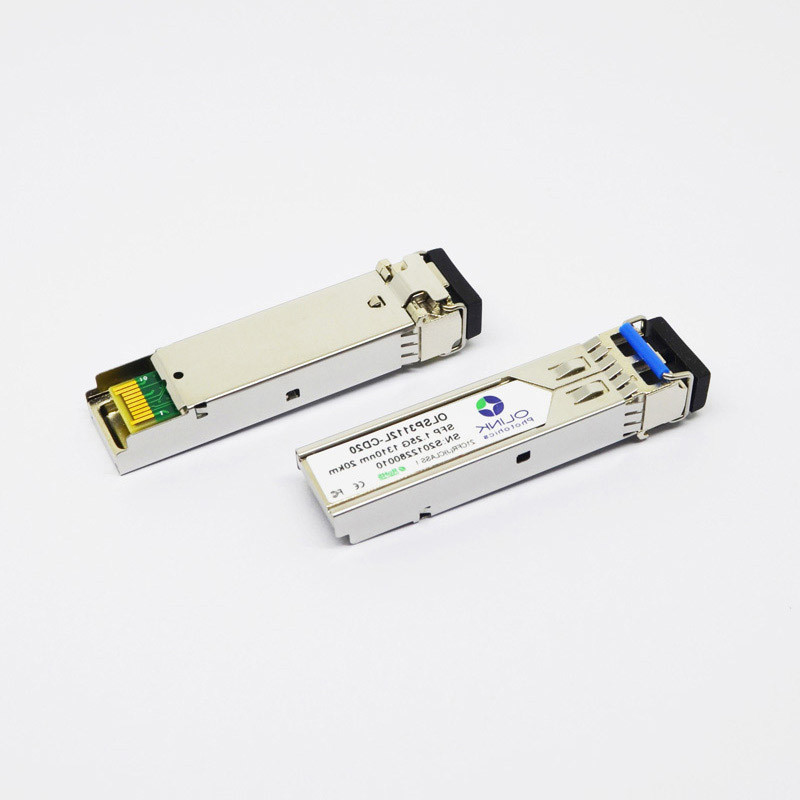

Módulo óptico modificado para requisitos particulares de los DOM LC SMF de SFP Transcceiver 1000BASE-LX/LH SFP 1310nm los 20km
Descripciones de producto
Los módulos ópticos del transmisor-receptor de los DOM LC SMF de 1000BASE-LX/LH SFP 1310nm los 20km son alto rendimiento, módulos rentables que apoyan la dato-tarifa dual de la distancia de 1.25Gbps/1.0625Gbps y de transmisión de los 20km con SMF. El transmisor-receptor consiste en tres secciones: un transmisor del laser del punto de congelación, un fotodiodo del PIN integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I. Los transmisores-receptores son compatibles con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472. Para más información, refiera por favor a SFP MSA.
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
1290 |
1310 |
1330 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-8 |
|
-4 |
dBm |
1 |
| Ratio de la extinción |
ER |
9 |
|
|
DB |
1 |
| Anchura espectral del RMS |
Δλ |
|
|
0,65 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Pena de la dispersión |
TDP |
|
|
3,9 |
DB |
|
| Ojo óptico de la salida |
Obediente con IEEE802.3 z (seguridad del aser de la clase 1) |
| Receptor |
| Longitud de onda de funcionamiento |
λ |
|
1310 |
|
nanómetro |
|
| Sensibilidad del receptor |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Sobrecarga |
PAVIMENTE |
-3 |
|
|
dBm |
3 |
| El LOS afirma |
PA |
-35 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-24 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Medido en 1250Mb/s con elmodelo deprueba deNRZ de PRBS 2 223 – 1.
2. Sin filtro, medido con un PRBS223 – 1 modelo de prueba @1.25Gbps
3. Medido en 1250Mb/s con el modelo de prueba de NRZ de PRBS 223 – 1 para las AZUFAIFAS < 1x10="">-12
Especificaciones de diagnóstico de Digitaces
Los transmisores-receptores D20 de OLSP3112L-C (yo) se pueden utilizar en los sistemas huespedes que requieren diagnósticos digitales internamente o externamente calibrados.
| Parámetro |
Símbolo |
Unidades |
Mínimo. |
Máximo. |
Exactitud |
Nota |
| Temperatura del transmisor-receptor |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Voltaje de fuente del transmisor-receptor |
DVoltage |
V |
2,8 |
4,0 |
el ±3% |
|
| Corriente del prejuicio del transmisor |
DBias |
mA |
2 |
15 |
el ±10% |
2 |
| Transmisor de potencia de salida |
DTx-poder |
dBm |
-9 |
-3 |
±3dB |
|
| Energía de entrada media del receptor |
DRx-poder |
dBm |
-25 |
0 |
±3dB |
|
Características de producto
1. 10G, 8G, 4G, 3G, 2.5G, 1.25G, el 155m toda la tarifa
2. SFP+, XFP, SFP, SFF, CSFP, son adaptables
3. Perfectamente compatible con el interruptor famoso, ZTE HUAWEI etc
4. DDM
5. Opción del solo modo, muli-modo
6. Opción de la fibra dual LC, sola fibra SC/LC
7. Bajo consumo de energía y alto sensitivily
8. Programable de ninguna función ligera de la alarma
9. Conformación con estándar de ROHS
10. La temperatura de trabajo es para arriba de -40c a ~+85c
11. Cumpliendo con el laser de la clase 1, y los requisitos de IEC60825-1
12. La etiqueta se puede modificar para requisitos particulares según los requisitos de cliente
13. La característica excelente de overclocking
Usos
Ethernet 25G
Ethernet aplicable de to2.125G
canal de la fibra 8G
Aplicable al canal 25G/16G/8G/4 de /Giber
Canal de la fibra sobre Ethernet
1X QDR Infiniband
Aplicable 1X RDA/1x a SDR Infiniband
Alta capacidad IO con el interfaz de SFP+
Conexión del centro de datos y del en-estante
