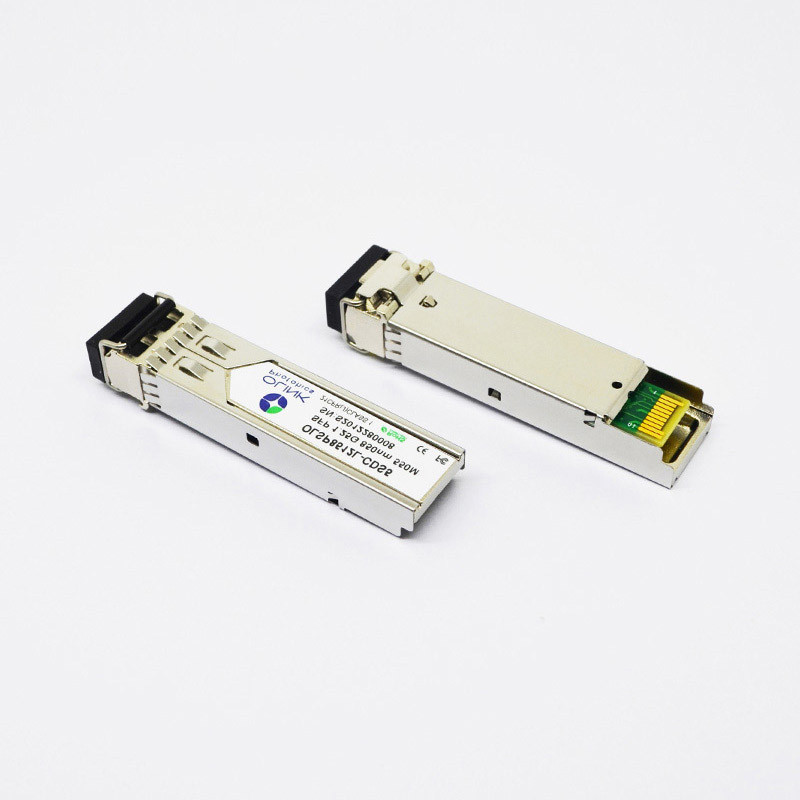

Transmisor-receptor compatible extremo 1000BASE-SX 850nm los 550m de la fibra óptica de SFP

Transmisor-receptor compatible extremo 1000BASE-SX 850nm los 550m de la fibra óptica de SFP

Módulo compatible extremo del transmisor-receptor óptico 1000BASE-SX SFP 850nm los 550m de SFP

Características de producto

• Transmisión de los hasta 20km en SMF
• Hasta 1,25 Gbps
• laser del punto de congelación 1310nm y receptor del PIN
• Interfaz óptico del solo receptáculo de LC/SC obediente
• interfaz de dos hilos para la supervisión de diagnóstico integrada de Digitaces
• Enchufable caliente
• EMI baja misma y protección excelente del ESD
• fuente de alimentación 3.3V
• Consumo de energía menos que 1.0W
• Temperatura de caso de funcionamiento: 0~+70°C

Pin Defintion And Functions

Notas:

1. Cuando es alta, esta salida indica una falta del laser de una cierta clase. El punto bajo indica la operación normal. Y se debe levantar con 4,7 – el resistor 10KΩ en el tablero del anfitrión.

2. La neutralización de TX es una entrada que se utiliza para cerrar la salida óptica del transmisor. Se levanta dentro del módulo con 4,7 – el resistor 10KΩ. Sus estados son:

Punto bajo (0 – 0.8V): Transmisor en (>0.8, < 2="">

Alto (2.0V~Vcc+0.3V): El transmisor inhabilitó abierto: Transmisor inhabilitado

3. MOD-Def 0,1,2. Éstos son los pernos de la definición del módulo. Deben ser levantados con un 4.7K – resistor 10KΩ en el tablero del anfitrión. Levante el voltaje estará entre 2.0V~Vcc+0.3V.

La MOD-Def 0 ha sido puesta a tierra por el módulo para indicar que el módulo está presente

La MOD-Def 1 es la línea del reloj de interfaz en serie de dos hilos para la identificación serial

La MOD-Def 2 es la línea de datos de interfaz en serie de dos hilos para la identificación serial

4. Cuando es alta, esta salida indica la pérdida de la señal (LOS). El punto bajo indica la operación normal.

5. RD+/-: Éstas son las salidas diferenciadas del receptor. Son las líneas diferenciadas juntadas CA 100Ω que se deben terminar con 100Ω (diferencial) en el usuario SERDES. El acoplamiento de la CA se hace dentro del módulo y no se requiere así en el tablero del anfitrión.

6. TD+/-: Éstas son las entradas diferenciadas del transmisor. CA-se juntan, las líneas diferenciadas con la terminación diferenciada 100Ω dentro del módulo. El acoplamiento de la CA se hace dentro del módulo y no se requiere así en el tablero del anfitrión.

Usos

●Gigabit Ethernet

●Canal de la fibra

●Interruptor para cambiar el interfaz

●Usos cambiados de la placa madre

●Interfaz del router/del servidor

●Otros sistemas de transmisión ópticos

Información el ordenar

FAQ

Q: ¿Es usted empresa comercial o el fabricante?

: Somos fabricante original. Podemos hacer negocio de OEM/ODM. Nuestra compañía produce principalmente productos de fibra óptica.

Q: ¿Cuánto tiempo es su plazo de expedición?

: Plazo de expedición de la compra del grupo: 30-60 días; Plazo de expedición general: 20 días.

Q: ¿Cuál es sus términos del pago?

: T/T el 30% como depósito, y el 70% antes de entrega.

Q: ¿Cuál es la garantía?

: La garantía libre está a un año a partir del día de Comisión calificado. Si hay cualquier falta para nuestros productos dentro del período de garantía libre, la repararemos y cambiaremos el montaje de la falta gratis.
