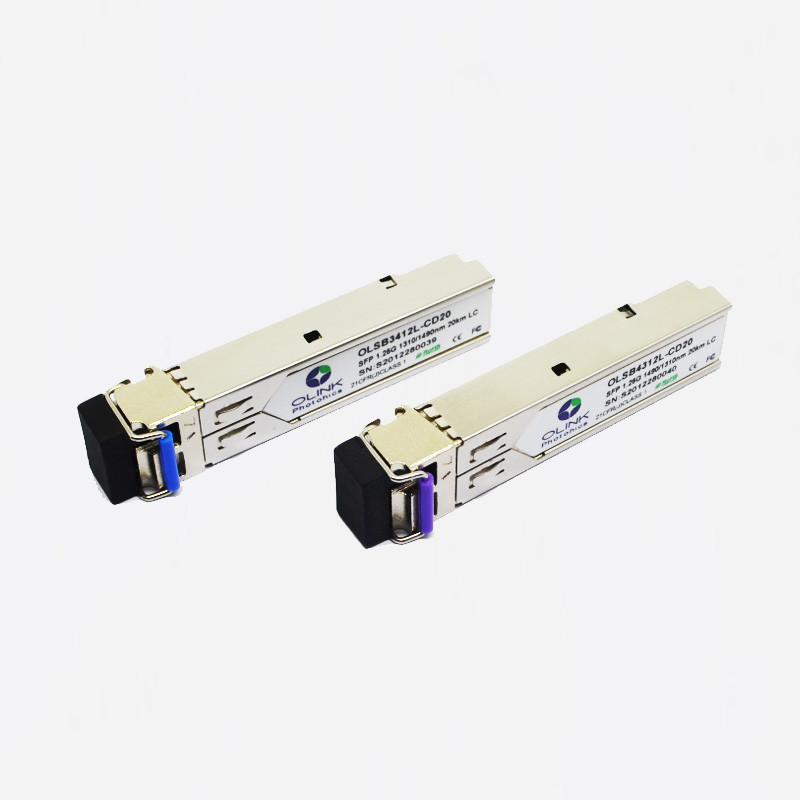

Módulo del transmisor-receptor de los DOM LC SMF de 1000BASE-BX-D BiDi SFP 1490nm/1310nm los 20km
Descripciones de producto
Los OLSB de Olinkphotonics 34(43) 12L-CD20, transmisores-receptores de SFP-BIDI son alto rendimiento, módulos rentables que apoyan la dato-tarifa dual de la distancia de 1.25Gbps/1.0625Gbps y de transmisión de los 20km con SMF.
Grados máximos absolutos
| Parámetro |
Símbolo |
Mínimo. |
Máximo. |
Unidad |
Nota |
| Voltaje de fuente |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura de almacenamiento |
TS |
-40 |
85 |
°C |
|
| Humedad relativa |
Derecho |
0 |
85 |
% |
|
Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.
Características de funcionamiento generales
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Tarifa de datos |
Dr |
|
1,25 |
|
Gb/s |
|
| Voltaje de fuente |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Fuente actual |
Icc5 |
|
|
220 |
mA |
|
| Temporeros de funcionamiento del caso. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Oscilación diferenciado de la entrada de datos |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Neutralización de Tx Entrada-alta |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Neutralización de Tx Entrada-baja |
VIL |
0 |
|
0,8 |
V |
|
| Falta de Tx Salida-alta |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Falta de Tx Salida-baja |
Vol. |
0 |
|
0,8 |
V |
2 |
| Impedancia diferenciada entrada |
Rin |
|
100 |
|
Ω |
|
| Receptor |
| Oscilación diferenciado de la salida de datos |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| Rx LOS Salida-alto |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx LOS Salida-bajo |
VROL |
0 |
|
0,8 |
V |
2 |
Notas:
1. CA de TD+ /are internamente juntada con la terminación diferenciada 100Ω dentro del módulo.
2. La falta y Rx LOS de Tx son las salidas de colector abierto, que se deben levantar con 4.7k a los resistores 10kΩ en el tablero del anfitrión. Levante el voltaje entre 2.0V y Vcc+0.3V.
Las salidas 3.RD+/- están internamente CA juntadas, y se deben terminar con 100Ω (diferencial) en el usuario SERDES.
Características de producto
- Transmisión de los hasta 20km en SMF
- Hasta 1,25 Gbps
- laser del punto de congelación 1310nm y receptor del PIN
- Interfaz óptico del solo receptáculo de LC/SC obediente
- interfaz de dos hilos para la supervisión de diagnóstico integrada de Digitaces
- Enchufable caliente
- EMI baja misma y protección excelente del ESD
- fuente de alimentación 3.3V
- Consumo de energía menos que 1.0W
- Temperatura de caso de funcionamiento: 0~+70°C
Usos
●Gigabit Ethernet
●Canal de la fibra
●Interruptor para cambiar el interfaz
●Usos cambiados de la placa madre
●Interfaz del router/del servidor
●Otros vínculos ópticos
FAQ
Q: ¿Es usted empresa comercial o el fabricante?
: Somos fabricante original. Podemos hacer negocio de OEM/ODM. Nuestra compañía produce principalmente productos de fibra óptica.
Q: ¿Cuánto tiempo es su plazo de expedición?
: Plazo de expedición de la compra del grupo: 30-60 días; Plazo de expedición general: 20 días.
Q: ¿Cuál es sus términos del pago?
: T/T el 30% como depósito, y el 70% antes de entrega.
Q: ¿Cuál es la garantía?
: La garantía libre está a un año a partir del día de Comisión calificado. Si hay cualquier falta para nuestros productos dentro del período de garantía libre, la repararemos y cambiaremos el montaje de la falta gratis.
