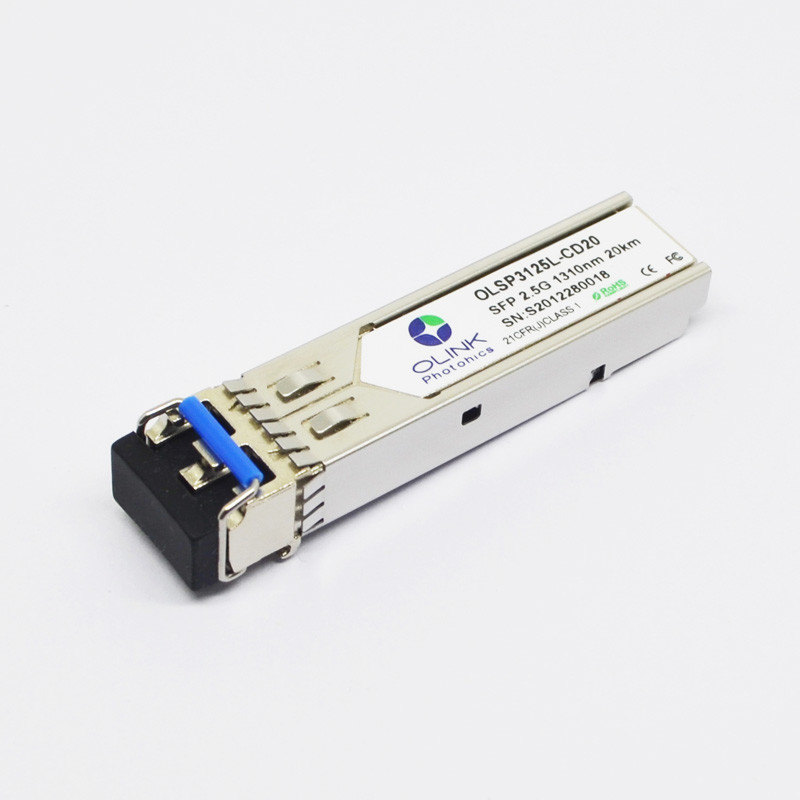

Transmisor-receptor industrial compatible de Cisco ONS-SI-2G-I1 2.5G SFP 1310nm los 20km
transmisor-receptor industrial de 2.5G SFP 1310nm los 20km
Este transmisor-receptor industrial compatible de Cisco ONS-SI-2G-I1 2.5G SFP 1310nm los 20km SFP proporciona 2500Base-LX la producción los hasta 20km sobre la fibra unimodal (SMF) usando una longitud de onda de 1310nm vía un conector del LC.
Características de producto
• Funcionalmente idéntico a Cisco ONS-SI-2G-I1
• transmisor del laser de 1310nm DFB y receptor del PIN de InGaAs
• Sola fuente de alimentación 3.3V
• Interfaz de supervisión de diagnóstico de Digitaces de la ayuda
• Disipación de energía baja
• El recinto del metal proporciona una EMI más baja
• ROHS obediente y sin plomo
Características de funcionamiento generales
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Tarifa de datos |
Dr |
|
2,5 |
|
Gb/s |
|
| Voltaje de fuente |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Fuente actual |
Icc |
|
|
300 |
mA |
|
| |
TI |
-40 |
|
85 |
|
|
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
1270 |
1310 |
1360 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-5 |
|
0 |
dBm |
1 |
| Ratio de la extinción |
ER |
8,5 |
|
|
DB |
1 |
| Ratio lateral de la supresión del modo |
SMSR |
30 |
|
DB |
|
|
| Anchura espectral del RMS |
Δλ |
|
|
0,65 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Pena de la dispersión |
TDP |
|
|
3,9 |
DB |
|
| Ojo óptico de la salida |
Obediente con IEEE802.3 z (seguridad del aser de la clase 1) |
| Receptor |
| Longitud de onda de funcionamiento |
λ |
1270 |
|
1610 |
nanómetro |
|
| Sensibilidad del receptor |
PSEN1 |
|
|
-19 |
dBm |
3 |
| Sobrecarga |
PAVIMENTE |
0 |
|
|
dBm |
3 |
| El LOS afirma |
PA |
-35 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-20 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1.Measured en 2.5Gb/s con el modelo de prueba de NRZ de PRBS 2 223 – 1.
2.Unfiltered, medido con un PRBS223 – 1 modelo de prueba @2.5Gbps
3.Measured en 2.5Gb/s con el modelo de prueba de NRZ de PRBS 223 – 1 para las AZUFAIFAS < 1x10="">-12
Descripciones de producto
Este módulo industrial compatible de Cisco ONS-SI-2G-I1 SFP es conveniente para el uso óptico serial del intermedio-alcance de las comunicaciones de datos 2.5Gb/s, tal como SADO STM-16 S-16.1/SONET OC-48 IR-1/2GFC. Proporciona una distancia de transmisión de los 20km sobre fibra unimodal en una longitud de onda nominal de 1310nm. Se ha programado y se ha probado para trabajar con una amplia gama de interruptores y de routeres industriales de Cisco. Se realiza idénticamente al número de parte ONS-SI-2G-I1 de Cisco, permitiendo que sea un idealmente equivalente a los transmisores-receptores originales.
Usos
●Sistema del SADO STM-16 y de SONET OC-48
●canal de la fibra 2X
●Interruptor para cambiar el interfaz
●Usos cambiados de la placa madre
●Interfaz del router/del servidor
●Otros sistemas de transmisión ópticos
