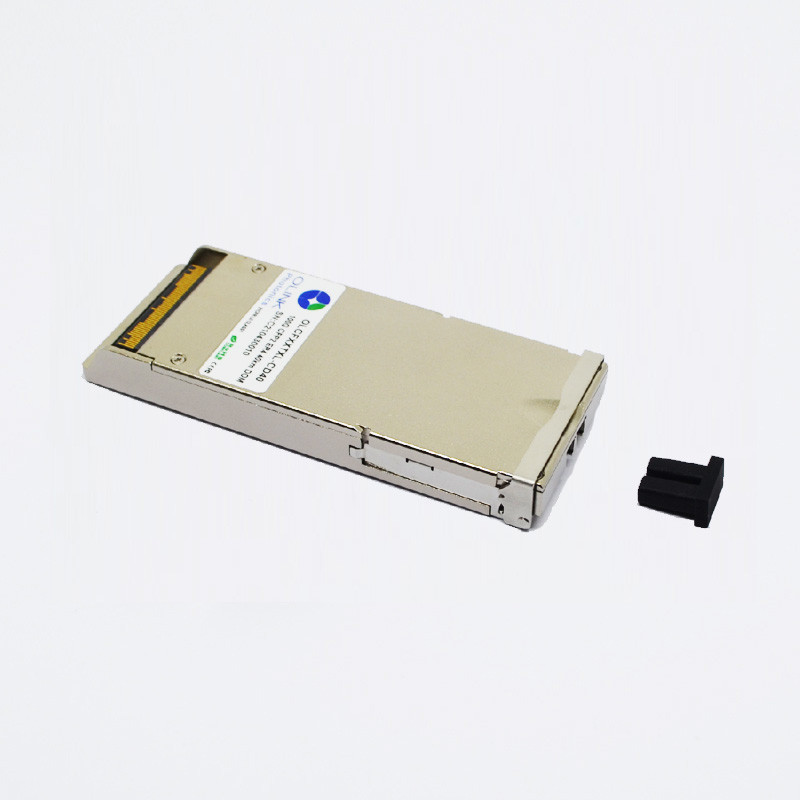

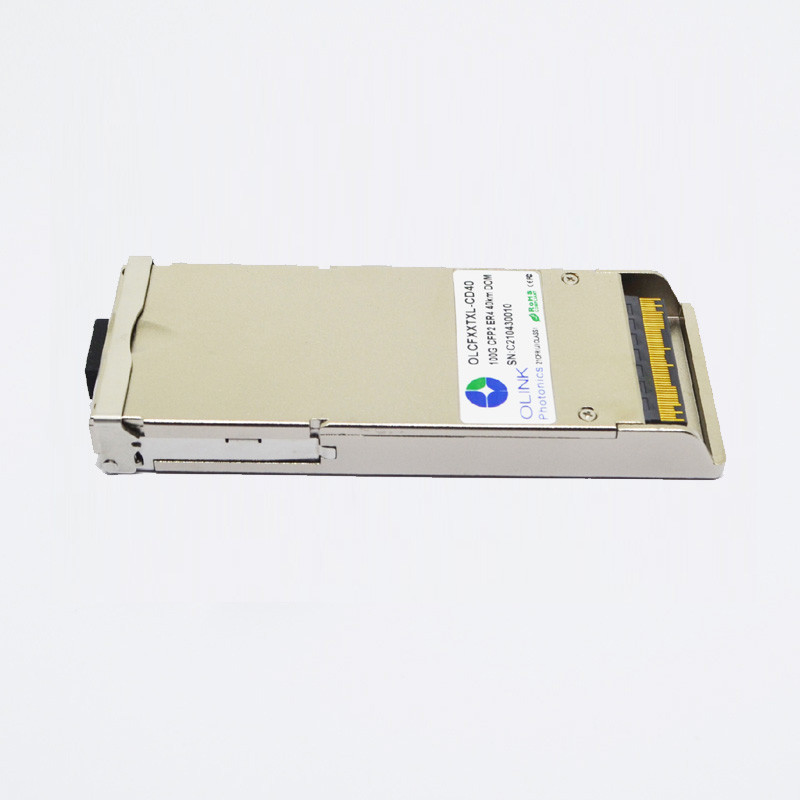

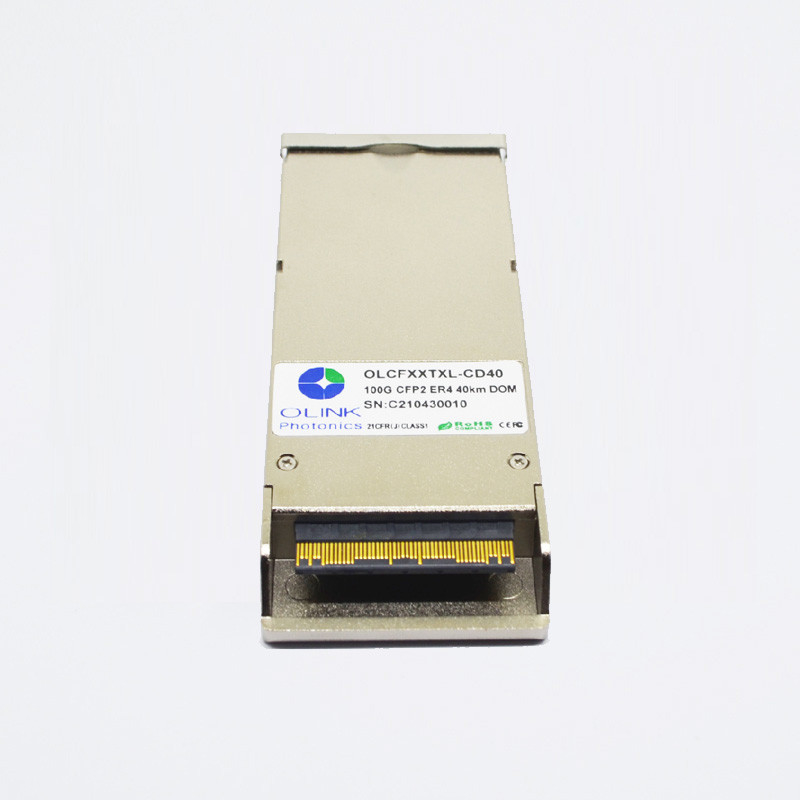

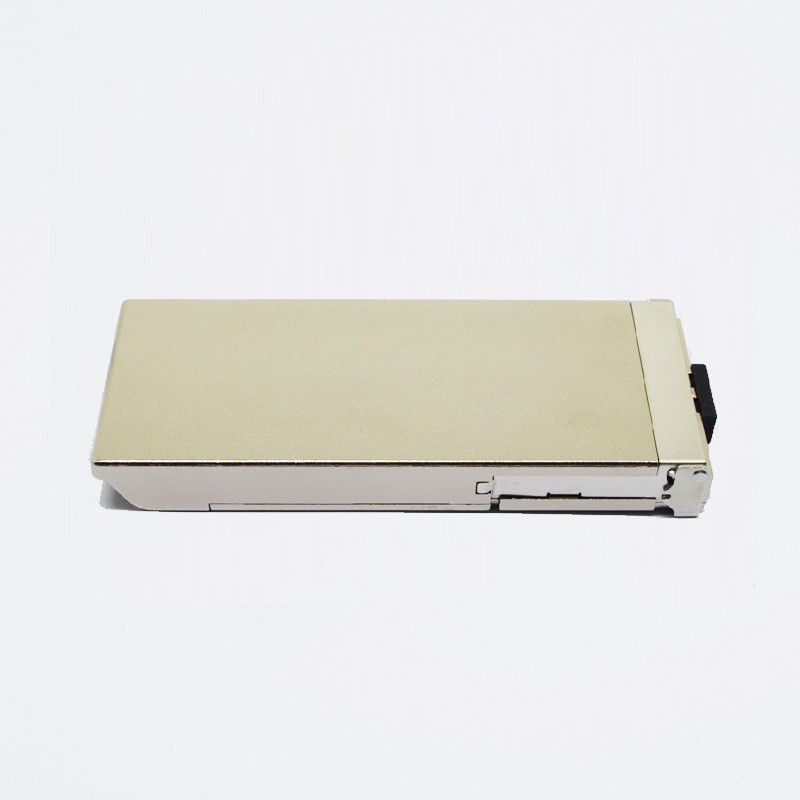

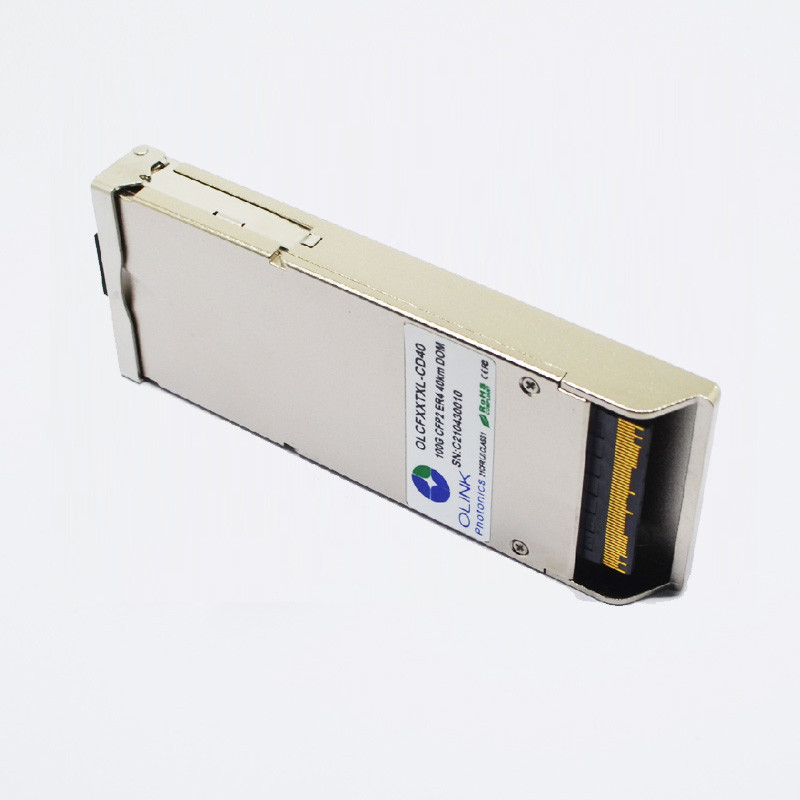

Transmisor-receptor óptico compatible CFP2 del enebro 100GBASE-ER4 los 40km

módulos ópticos del transmisor-receptor de 100G CFP2 ER4 los 40km compatibles con el enebro

Transmisor-receptor óptico obediente de RoHS 100Gb/s CFP2 ER4 los 40km

Características de producto

●Ayudas hasta las tasas de bits 112Gbps

●Conector a dos caras del LC

●Enchufable caliente

●Tarifa de datos seriales eléctrica de funcionamiento hasta 27.952493Gbps

●APD ROSA

●interfaz en serie eléctrica paralela 4

●Aplicable para la conexión de los 30km SMF

●Bajo consumo de energía, < 12W="">

●Monitor de diagnóstico Interfacel de Digitaces

●Interfaz de comunicaciones de MDIO

●Obediente con 100GBASE-ER4

●Temperatura de caso de funcionamiento:

Commerical: °C 0 a 70

Usos

●Red de área local (LAN)

●Red de área extensa (WAN)

●Interruptor al interfaz del router

Estándares

●Obediente con IEEE 802.3ba

●Obediente con especificaciones del hardware de CFP2 MSA

●Obediente con especificaciones de la gestión de CFP2 MSA

●Obediente con ITU-T G709/Y.1331

●Obediente con RoHS

Descripción funcional

El OLCFXXTXL-CD40 de Olinkphotonics, el transmisor-receptor óptico de 100G CFP2 ER4 integra transmite y recibe la trayectoria sobre un módulo. En transmita el lado, cuatro carriles de las secuencias de datos seriales se recuperan, se vuelven a cronometrar, y se pasan encendido a cuatro conductores del laser, que controlan cuatro lasers modulados eléctrico-absorción (EMLs) con 1296, 1300, 1305, y 1309 longitudes de onda del centro del nanómetro. Las señales ópticas entonces se multiplexan en una fibra unimodal a través de un conector del LC del estándar industrial. En reciba el lado, cuatro carriles de las secuencias de datos ópticas ópticamente son demultiplexados por un demultiplexor óptico integrado. Cada vapor de los datos es recuperado por un fotodetector del PIN y un amplificador del transimpedance, vuelto a cronometrar, y pasado encendido a un conductor de la salida. Este módulo ofrece interfaz un interfaz, un bajo consumo de energía, y a una gestión eléctricos caliente-enchufables de MDIO.

Características ópticas

(Probado bajo condiciones de funcionamiento recomendadas, a menos que se indicare en forma diferente)

Notas:

1.  La corriente de la fuente incluye la corriente de la fuente del módulo CFP2 y el tablero de prueba workingcurrent.

2. el poder medio del lanzamiento, cada carril (minuto) es informativo para 100GBase-LR4, no el indicador principal de fuerza de señal.

3. El receptor podrá tolerar, sin daño, la exposición continua a una señal de entrada óptica que tiene este nivel de poder medio

4.  La media recibe poder, cada carril (máximo) para 100GBASE-ER4 es más grande que el valor del transmisor 100BASE-ER4 permitir compatibilidad con las unidades 100BASE-LR4 en las distancias cortas

5. la media recibir poder, cada carril (minuto) es informativa y no el indicador principal

de la fuerza de señal. Un poder recibido debajo de este valor no puede ser obediente; sin embargo, un valor sobre esto no asegura conformidad

6. la sensibilidad del receptor (OMA), cada carril (máximo) es informativa

7. medido con la señal de la prueba de la conformidad en TP3 para BER=10-12

8. condiciones de la prueba de sensibilidad subrayada del receptor: la pena vertical del cierre del ojo para cada carril es 1.8dB; el ojo subrayado J2 está inquieto para cada carril es 0.3UI; el ojo subrayado J9 está inquieto para cada carril es 0.47UI.

Más detalles de nuestros productos:

Altos componentes ópticos confiables y diseño excelente

1. Laser de DLB y fotodiodo del PIN

• Distancia de transmisión larga.
• Velocidad y funcionamiento

2. Finger grueso del oro

• Operación estable
• Repetido tape y desenchufe

3. Platear el oro duro Shell

• Buena disipación de calor
• No puede ser deformado fácilmente
• interferencia Anti-electromágnetica

Transmisión rentable y confiable

• Bajo consumo de energía y estado latente bajo permitir que sus dispositivos de la red trabajen eficientemente
• Los DOM funcionan apoyan la supervisión en tiempo real para la situación del transmisor-receptor.
