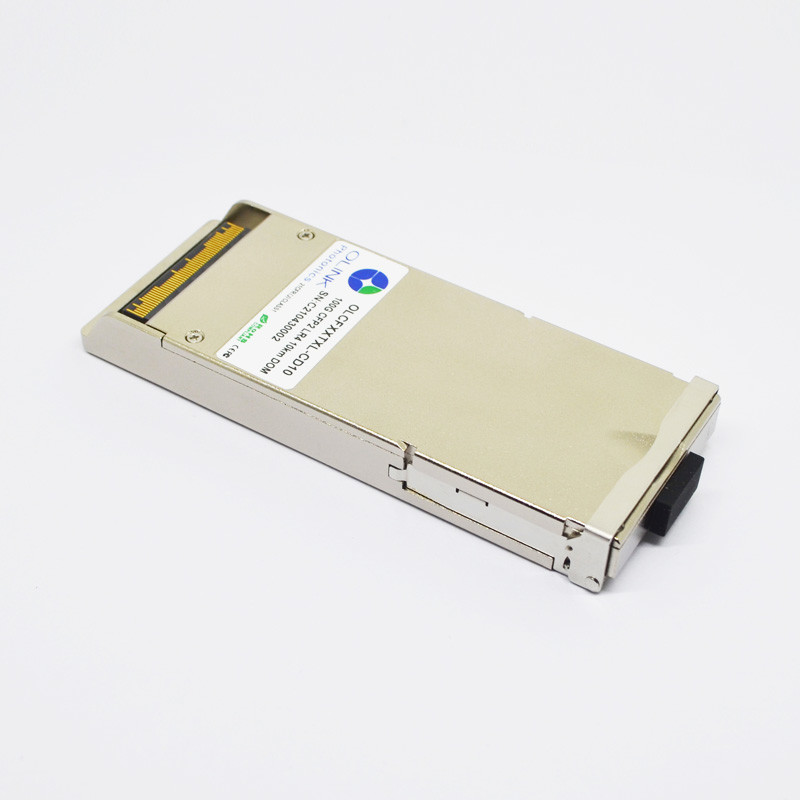

Módulo compatible del transmisor-receptor de los DOM LC SMF de Cisco CFP2-100G-LR4 100GBASE-LR4 1310nm el 10km

El transmisor-receptor óptico de Olinkcom 100G CFP2 LR4 integra la trayectoria del receptor y del transmisor en un módulo. En
transmita el lado, cuatro carriles de las secuencias de datos seriales se recuperan, se vuelven a cronometrar, y se pasan a cuatro conductores del laser.
Los conductores del laser controlan cuatro EMLs (lasers modulados Eléctrico-absorción) con longitud de onda de centro de
1296 nanómetro, 1300nm, 1305nm y 1309 nanómetro. Las señales ópticas se multiplexan a una fibra unimodal
a través de un conector del LC del estándar industrial. En reciba el lado, los cuatro carriles de las secuencias de datos ópticas son
ópticamente demultiplexado por el demultiplexor óptico integrado. Cada secuencia de datos es recuperada por un PIN
el fotodetector y el amplificador de la transporte-impedancia, volvieron a cronometrar. Este módulo ofrece un eléctrico caliente-enchufable
interfaz, bajo consumo de energía e interfaz de la gestión de MDIO.

Características ópticas

Notas:

1. La corriente de la fuente incluye la corriente de la fuente del módulo CFP2 y el tablero de prueba workingcurrent.

2. El poder medio del lanzamiento, cada carril (minuto) es informativo para 100GBase-LR4, no el indicador principal de fuerza de señal.

el receptor 3.The podrá tolerar, sin daño, la exposición continua a una señal de entrada óptica que tiene este nivel de poder medio

4. La media recibe poder, cada carril (minuto) es informativo y no el indicador principal

de la fuerza de señal. Un poder recibido debajo de este valor no puede ser obediente; sin embargo, un valor sobre esto no asegura conformidad

5. La sensibilidad del receptor (OMA), cada carril (máximo) es informativa

6. Medido con la señal de la prueba de la conformidad en TP3 para BER=10-12

7. condiciones de la prueba de sensibilidad subrayada del receptor: la pena vertical del cierre del ojo para cada carril es 1.8dB; el ojo subrayado J2 está inquieto para cada carril es 0.3UI; el ojo subrayado J9 está inquieto para cada carril es 0.47UI.

Características de producto

●Ayudas hasta las tasas de bits 112Gbps

●Conector a dos caras del LC

●Enchufable caliente

●Tarifa de datos seriales eléctrica de funcionamiento hasta 27.952493Gbps

●interfaz en serie eléctrica paralela 4

●Aplicable para la conexión del 10km SMF

●Bajo consumo de energía, < 6W="">

●Monitor de diagnóstico Interfacel de Digitaces

●Interfaz de comunicaciones de MDIO

●Temperatura de caso de funcionamiento: Commerical: °C 0 a 70

Usos

●Ethernet de Data Center &100G

●ITU-T OTU4 OTL4.4
