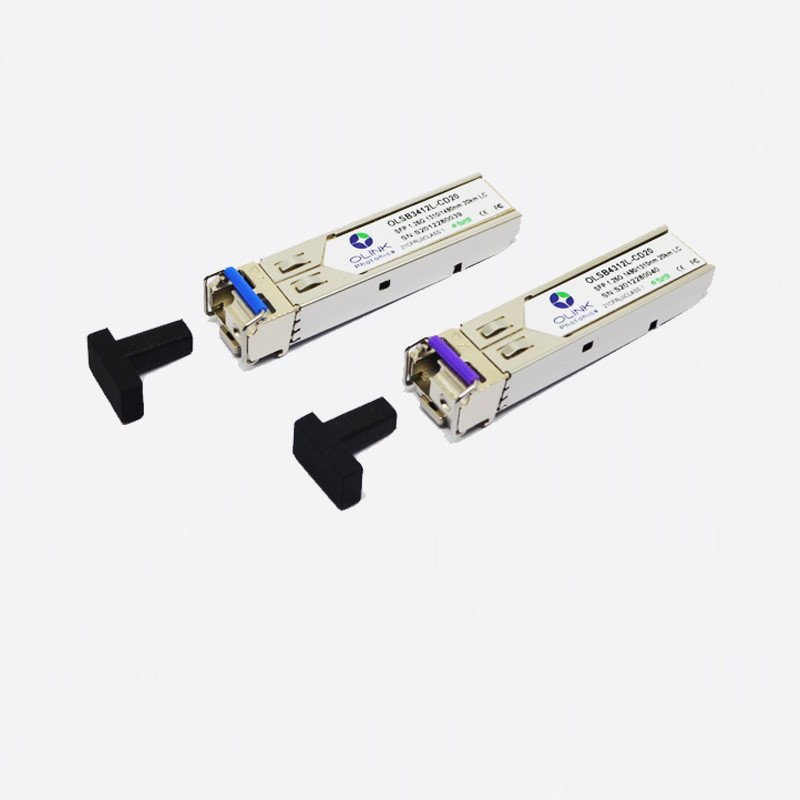

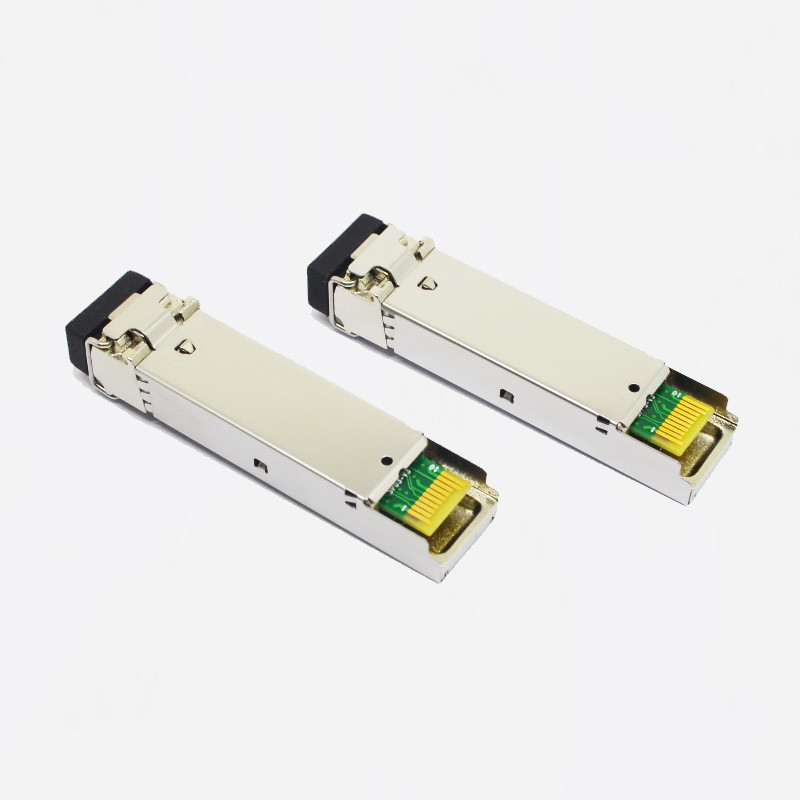

Módulo del transmisor-receptor de los DOM LC SMF de 1000BASE-BX-D BiDi SFP 1490nm/1310nm los 20km
Descripciones de producto
Los OLSB de Olinkphotonics 34(43) 12L-CD20, transmisores-receptores de SFP-BIDI son alto rendimiento, módulos rentables que apoyan la dato-tarifa dual de 1.25Gbps/1.0625Gbps y la distancia de transmisión de los 20km con el transmisor-receptor de SMF.The consiste en tres secciones: un transmisor del laser de FP/DFB, un fotodiodo del PIN integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I. Los transmisores-receptores son compatibles con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472. Para más información, refiera por favor a SFP MSA.
Grados máximos absolutos
| Parámetro |
Símbolo |
Mínimo. |
Máximo. |
Unidad |
Nota |
| Voltaje de fuente |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura de almacenamiento |
TS |
-40 |
85 |
°C |
|
| Humedad relativa |
Derecho |
0 |
85 |
% |
|
Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.
Características de funcionamiento generales
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Tarifa de datos |
Dr |
|
1,25 |
|
Gb/s |
|
| Voltaje de fuente |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Fuente actual |
Icc5 |
|
|
220 |
mA |
|
| Temporeros de funcionamiento del caso. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Oscilación diferenciado de la entrada de datos |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Neutralización de Tx Entrada-alta |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Neutralización de Tx Entrada-baja |
VIL |
0 |
|
0,8 |
V |
|
| Falta de Tx Salida-alta |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Falta de Tx Salida-baja |
Vol. |
0 |
|
0,8 |
V |
2 |
| Impedancia diferenciada entrada |
Rin |
|
100 |
|
Ω |
|
| Receptor |
| Oscilación diferenciado de la salida de datos |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| Rx LOS Salida-alto |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx LOS Salida-bajo |
VROL |
0 |
|
0,8 |
V |
2 |
Notas:
1. CA de TD+ /are internamente juntada con la terminación diferenciada 100Ω dentro del módulo.
2. La falta y Rx LOS de Tx son las salidas de colector abierto, que se deben levantar con 4.7k a los resistores 10kΩ en el tablero del anfitrión. Levante el voltaje entre 2.0V y Vcc+0.3V.
Las salidas 3.RD+/- están internamente CA juntadas, y se deben terminar con 100Ω (diferencial) en el usuario SERDES.
Características de producto
●Apoya las tasas de bits 1.25Gbps/1.0625Gbps
●Conector bidireccional del LC
●Huella enchufable caliente de SFP
●detector de foto del PIN del laser and1490nm del punto de congelación 1310nm
●de 1490nm DFB detector de foto del PIN laser y 1310nm
●Bajo consumo de energía, < 0="">
●Interfaz del monitor de diagnóstico de Digitaces
●Obediente con SFP MSA y SFF-8472
●EMI baja misma y protección excelente del ESD
●Temperatura de caso de funcionamiento:
Commerical: °C 0 a 70
Usos
●Gigabit Ethernet
●Canal de la fibra
●Interruptor para cambiar el interfaz
●Usos cambiados de la placa madre
●Interfaz del router/del servidor
●Otros vínculos ópticos
