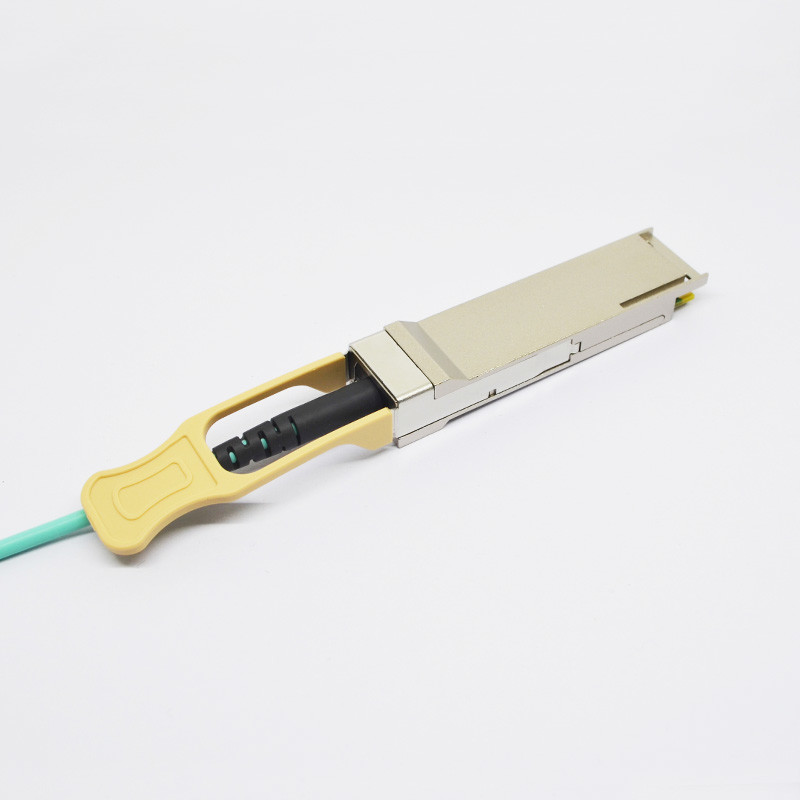

Cable óptico activo compatible JNP-40G-AOC de Juniper Networks 40G QSFP+
Características de producto
* completamente RoHS obediente
* canal completo que actúa hasta 41.2Gb/s
* longitud connector*cable plugable caliente 38pin hasta 3M
* bajo consumo de energía: <1.5W
* 0℃ a 70℃ que actúa la gama de temperaturas ancha
* sola fuente de alimentación del +3.3V±5%
* Digitaces que supervisan la característica
* el metal incluye para una EMI más baja
Grados máximos absolutos
| Parámetro |
Símbolo |
Mínimo. |
Máximo. |
Unidad |
Nota |
| Voltaje de fuente |
Vcc |
-0,5 |
3,6 |
V |
|
| Temperatura de almacenamiento |
TS |
-10 |
70 |
°C |
|
| Humedad relativa |
Derecho |
5 |
85 |
% |
|
Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.
Características de funcionamiento generales
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Tarifa de datos |
Dr |
1,25 |
10,3125 |
|
Gb/s |
|
| Voltaje de fuente |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Fuente actual |
Icc5 |
|
|
450 |
mA |
|
| Temporeros de funcionamiento del caso. |
Tc |
0 |
|
70 |
°C |
|
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
840 |
850 |
860 |
nanómetro |
|
| Ojo óptico de la salida |
Obediente con IEEE 0802.3ae |
| Receptor |
| Longitud de onda de funcionamiento |
|
840 |
|
860 |
nanómetro |
|
Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| ModSelL-módulo selecto |
Vol. |
0 |
|
0,8 |
V |
|
| ModSelL-módulo Unselect |
VOH |
2,5 |
|
VCC |
V |
|
| Modo LPMode-bajo del poder |
VIL |
0 |
|
0,8 |
V |
|
| Operación LPMode-normal |
VIH |
2,5 |
|
VCC+0.3 |
V |
|
| ResetL-reset |
VIL |
0 |
|
0,8 |
V |
|
| Operación ResetL-normal |
VIH |
2,5 |
|
VCC+0.3 |
V |
|
| Operación ModPrsL-normal |
Vol. |
0 |
|
0,4 |
V |
|
| Internacional-interrupción |
Vol. |
0 |
|
0,4 |
V |
|
| Operación Internacional-normal |
VOH |
2,4 |
|
VCC |
V |
|
| Características eléctricas de la entrada activa del cable |
| Los datos diferenciados entraron voltaje |
VIH-VIL |
200 |
|
1600 |
mVpp |
1 |
| Impedancia de entrada diferenciada |
RIN |
90 |
100 |
110 |
Ω |
|
| La TX-neutralización entró Voltaje-bajo |
VIL |
0 |
|
0,8 |
V |
2 |
| La TX-neutralización entró Voltaje-alto |
VIH |
2,0 |
|
VCC |
V |
2 |
| La TX-falta hizo salir Voltaje-bajo |
Vol. |
0 |
|
0,8 |
V |
3 |
| La TX-falta hizo salir Voltaje-alto |
VOH |
2,0 |
|
VCC |
V |
3 |
| Características eléctricas de la salida activa del cable |
| Voltaje de salida diferenciado de los datos |
VOH-
Vol.
|
350 |
|
800 |
milivoltio |
1 |
|
Salida diferenciada
Impedancia
|
DERROTA |
|
100 |
|
Ω |
|
|
Salida LOS-afirmada
Voltaje-bajo
|
Vol. |
0 |
|
0,8 |
V |
3 |
Notas:
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.
2. Medido en las AZUFAIFAS menos que 1E-12, de nuevo a la parte posterior. El modelo de la medida es PRBS 231-1 con el ER=4.5@ peor 10.3125Gb/s.
3. La CA interna se juntó
4. La TX-neutralización tiene un 4.7KΩ interno a 10 KΩ levanta a VccT
5. La medida con 4.7KΩ levanta a Vcc en tablero del anfitrión
Descripción:
Los componentes activos del cable óptico de QSFP+ (AOC) se diseñan para los usos de Ethernet 40GB. Se diseña para diseñar los dispositivos 40GbE con la densidad portuaria muy alta basada en especificaciones eléctricas y mecánicas.
Usos
* usos de 40G AOC QSFP+
* 40GBASE-SR4 en 10.3125Gbps por carril
