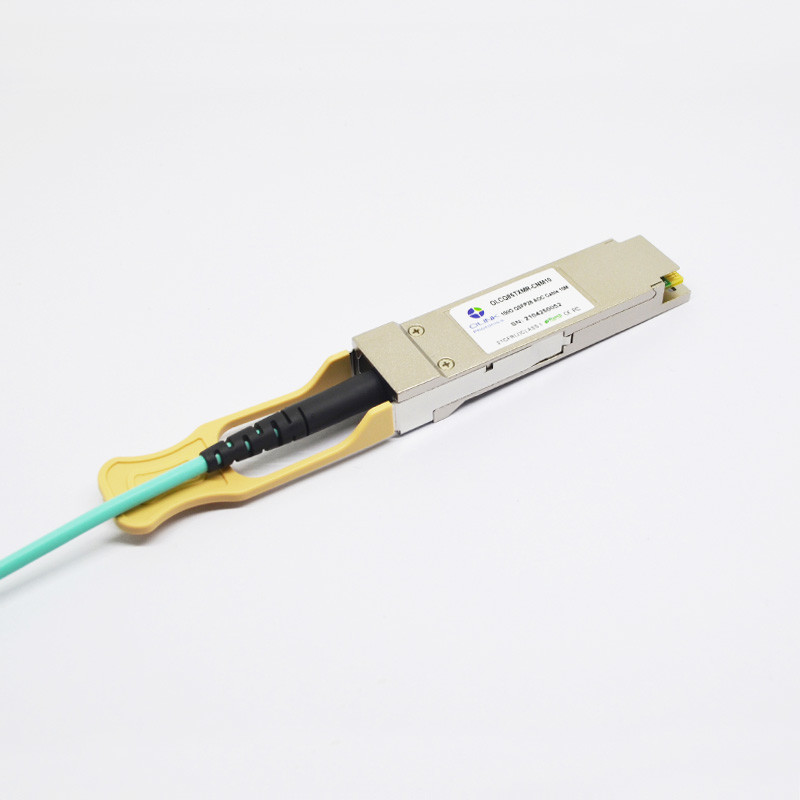

Juniper Networks 100G compatible QSFP28 JNP-QSFP28-AOC-3M Active Optical Cable

Descripción:

Los componentes activos del cable óptico QSFP28 (AOC) se diseñan para los usos de Ethernet 100GB. Se diseña para diseñar los dispositivos 100GbE con la densidad portuaria muy alta basada en especificaciones eléctricas y mecánicas. El uso es usos de 100G AOC QSFP28 y 100GBASE-SR4 en 25.781Gbps por carril.

Características ópticas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)

Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)

Notas:

1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.

2. Medido en las AZUFAIFAS menos que 1E-12, de nuevo a la parte posterior. El modelo de la medida es PRBS 231^-1 con el ER=4.5@ peor 10.3125Gb/s.

3. La CA interna se juntó

4. La TX-neutralización tiene un 4.7KΩ interno a 10 KΩ levanta a VccT

5. La medida con 4.7KΩ levanta a Vcc en tablero del anfitrión

Pin Description

Notas:

1. La tierra es el símbolo para el campo común de la señal y de la fuente (poder) para el módulo. Todos son comunes dentro del módulo y todos los voltajes del módulo se refieren a este potencial a menos que se indicare en forma diferente. Conecte éstos directamente con el avión de tierra señal-común del tablero del anfitrión.

2. Vcc Rx, Vcc1 y Vcc Tx serán aplicados concurrentemente. Vcc Rx Vcc1 y Vcc Tx se puede internamente conectar dentro del módulo en cualquier combinación. Los pernos de conector cada uno se valoran para una corriente máxima de 1000 mA. La filtración recomendada de la fuente de alimentación del tablero del anfitrión se muestra abajo.

3. El ModSelL es un perno de la entrada. Cuando es considerado bajo por el anfitrión, el módulo responde a los comandos de dos hilos de la comunicación serial. El ModSelL permite el uso de módulos múltiples en un solo autobús de interfaz de dos hilos. Cuando el ModSelL es “alto”, el módulo no responderá a ni reconocerá cualquier comunicación de dos hilos del interfaz del anfitrión. El nodo de la entrada de señal de ModSelL será en polarización negativa al “alto” estado en el módulo. Para evitar conflictos, el sistema huesped no intentará comunicaciones de dos hilos del interfaz dentro del ModSelL de-afirma tiempo después de que se no reelija como candidato cualquier módulo. Semejantemente, el anfitrión esperará por lo menos el período del ModSelL afirma tiempo antes de comunicar con el módulo nuevamente seleccionado. La aserción y los períodos de la de-afirmación de diversos módulos pueden coincidir mientras se cumplan los requisitos arriba que miden el tiempo.

4. El perno de ResetL será tirado a Vcc en el módulo. Un bajo en el perno de ResetL para más largo que la longitud mínima del pulso (t_Reset_init) inicia un reset completo del módulo, volviendo todos los ajustes del módulo del usuario a su estado de defecto. El reset del módulo afirma que el tiempo (t_init) comienza en el borde de levantamiento después del bajo en el perno de ResetL está lanzado. Durante la ejecución de un reset (t_init) el anfitrión desatenderá todos los pedazos de situación hasta que el módulo indique una realización de la interrupción del reset. El módulo indica que esto afirmando “baja” una señal internacional con el pedazo de Data_Not_Ready negó. Observe que en poder para arriba (inserción caliente incluyendo) el módulo debe fijar esta realización de la interrupción del reset sin requerir un reset.

5. La señalización de poca velocidad con excepción de la LCC y de SDA se basa en la baja tensión TTL (LVTTL) que actúa en Vcc. Vcc refiere a los voltajes de fuente genéricos de VccTx, de VccRx, de Vcc_host o de Vcc1.

Los anfitriones utilizarán para levantar el resistor conectado con Vcc_host en cada uno del interfaz de dos hilos LCC (reloj), SDA (datos), y todas las salidas de poca velocidad de la situación. La LCC y el SDA es un interfaz caliente del enchufe que puede apoyar una topología de autobús.

6. ModPrsL se levanta a Vcc_Host en el tablero del anfitrión y se pone a tierra en el módulo. El ModPrsL es “bajo afirmado” cuando está insertado y “alto deasserted” cuando el módulo está físicamente ausente del conector del anfitrión.

7. Internacional es un perno de la salida. Cuando es internacional es “bajo”, indica una falta operativa del módulo posible o una situación crítica al sistema huesped. El anfitrión identifica la fuente de la interrupción usando la interfaz en serie de dos hilos. El perno internacional es una salida de colector abierto y será tirado para recibir voltaje de fuente en el tablero del anfitrión. El perno INTERNACIONAL es “alto deasserted” tras completar reset, cuando se lee el pedazo 0 del byte 2 (los datos no alistan) se lee con un valor de “0" y del campo de la bandera (véase SFF-8636).

8. El perno de LPMode será levantado a Vcc en el módulo. El perno es un control de hardware

utilizado para poner los módulos en un modo de la energía baja cuando es alto. Usando el perno de LPMode y una combinación pedazos del control del software de Power_override, de Power_set y de High_Power_Class_Enable (dirección A0h, pedazos 0,1,2 del byte 93), los controles hostes cuánto poder un módulo puede disipar.

9. Rx (n) (p/n) es salidas de datos del receptor del módulo. Rx (n) (p/n) CA-se junta 100 líneas diferenciadas del ohmio que se deban terminar con 100 ohmios diferenciado en el anfitrión ASIC (SerDes). El acoplamiento de la CA está dentro del módulo y se requiere en el tablero del anfitrión. Para la operación en 28 Gb/s los estándares relevantes (e.g., OIF CEI v3.1) definir los requisitos de la señal en las líneas diferenciadas de alta velocidad. Para la operación a las tasas más bajas, refiera a los estándares relevantes.

Nota: Debido a la posibilidad de la inserción de la herencia QSFP y de los módulos de QSFP+ en un anfitrión

diseñado para una operación más alta de la velocidad, se recomienda que el umbral de daño de la entrada del anfitrión sea por lo menos diferencial de pico a pico de 1600 milivoltio. La contestación aplastante para la pérdida de señal de entrada óptica, en lo sucesivo contestación aplastante de la salida de Rx, se requiere y funcionará como sigue. En caso de señal óptica en cualquier canal el llegar a ser igual a o menos que el nivel requerido afirmar el LOS, después la salida de datos del receptor para ese canal será sofocado o discapacitado. En la impedancia de salida sofocada o discapacitada del estado se mantienen los niveles mientras que el oscilación diferenciado del voltaje será menos del mVpp 50. En la operación normal el caso del defecto tiene contestación aplastante de Rx activa. La contestación aplastante de Rx se puede desactivar usando la neutralización de la contestación aplastante de Rx a través de la interfaz en serie de dos hilos. La neutralización de la contestación aplastante de Rx es una función opcional. Para los detalles específicos refiera a SFF-8636.

10. Tx (n) (p/n) es entradas de datos del transmisor del módulo. CA-se juntan 100 líneas diferenciadas del ohmio con 100 terminaciones diferenciadas del ohmio dentro del módulo. El acoplamiento de la CA está dentro del módulo y se requiere en el tablero del anfitrión. Para la operación en 28 Gb/s los estándares relevantes (e.g., OIF CEI v3.1) definir los requisitos de la señal en las líneas diferenciadas de alta velocidad. Para la operación a las tasas más bajas, refiera a los estándares relevantes. Debido a la posibilidad de la inserción de módulos en un anfitrión diseñado para una operación más de poca velocidad, el umbral de daño de la entrada del módulo será por lo menos diferencial de pico a pico de 1600 milivoltio. La contestación aplastante de la salida, en lo sucesivo contestación aplastante de Tx, para la pérdida de señal de entrada, en lo sucesivo Tx LOS, es una función opcional. Donde ejecutó funcionará como sigue. En caso de diferencial, la señal eléctrica de pico a pico en cualquier canal se convierte en menos del mVpp 50, después la salida óptica del transmisor para ese canal será sofocada o discapacitada y el sistema asociado de la bandera de TxLOS. Donde sofocado, estará inferior o igual el dBm el transmisor OMA -26 y cuándo inhabilitó el poder del transmisor será inferior o igual el dBm -30. Para los usos, e.g. Ethernet, donde el transmisor de la condición se define en términos de poder medio, la incapacidad del transmisor se recomienda y para los usos, e.g. InfiniBand, en donde el transmisor de la condición se define en términos de OMA, sofocando el transmisor se recomienda. En la operación del módulo, donde se ejecuta la contestación aplastante de Tx, el caso del defecto tiene contestación aplastante de Tx activa. La contestación aplastante de Tx se puede desactivar usando la neutralización de la contestación aplastante de Tx a través de la interfaz en serie de dos hilos. La neutralización de la contestación aplastante de Tx es una función opcional. Para los detalles específicos refiera a SFF- 8636.

Especificaciones mecánicas del cable

Información el ordenar
