Cables ópticos activos compatibles SFP+ del enebro 10G AOC a SFP+

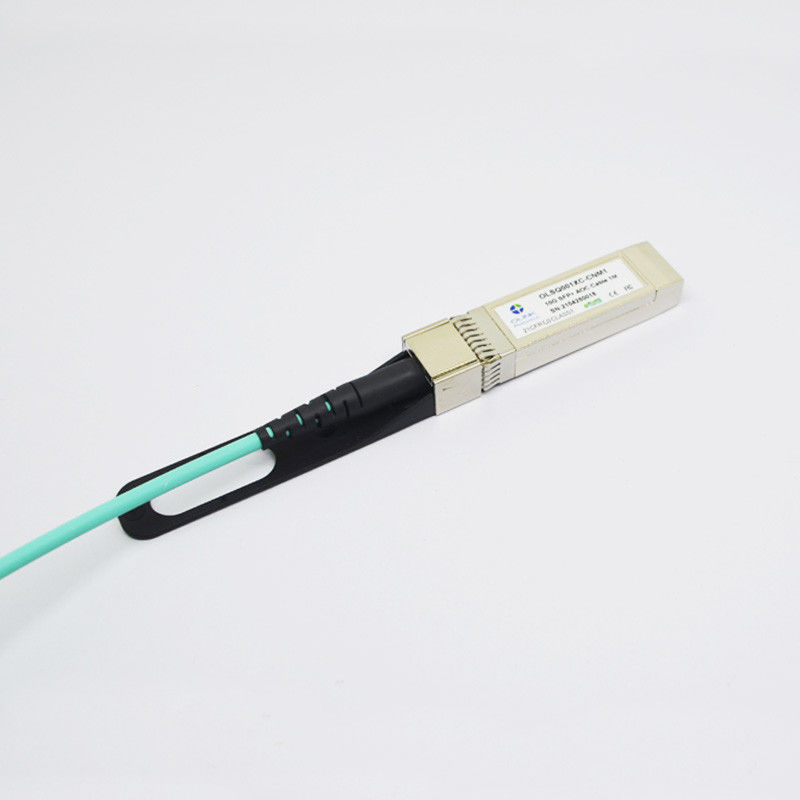

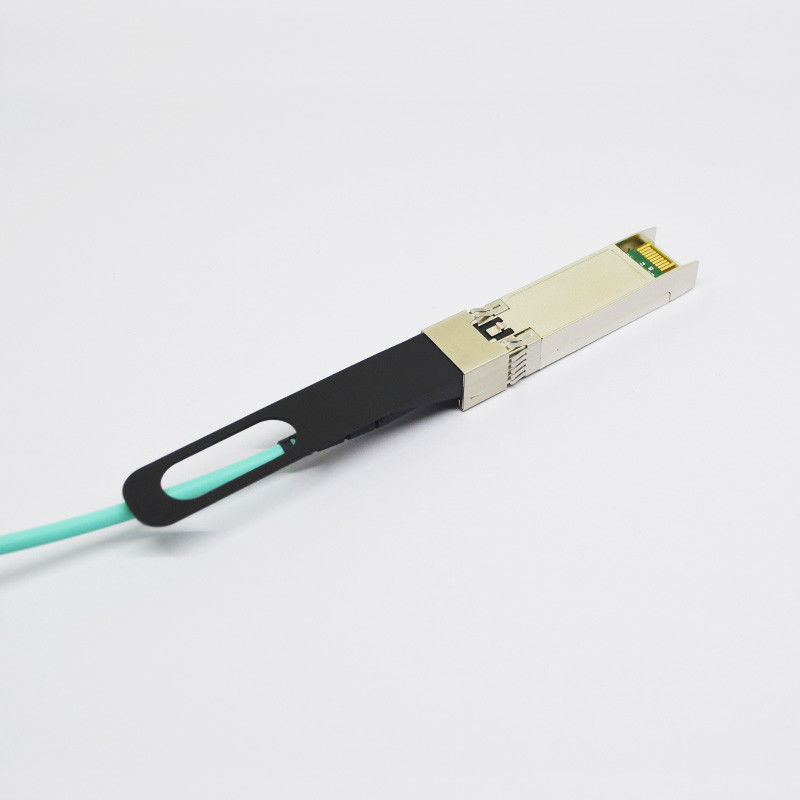

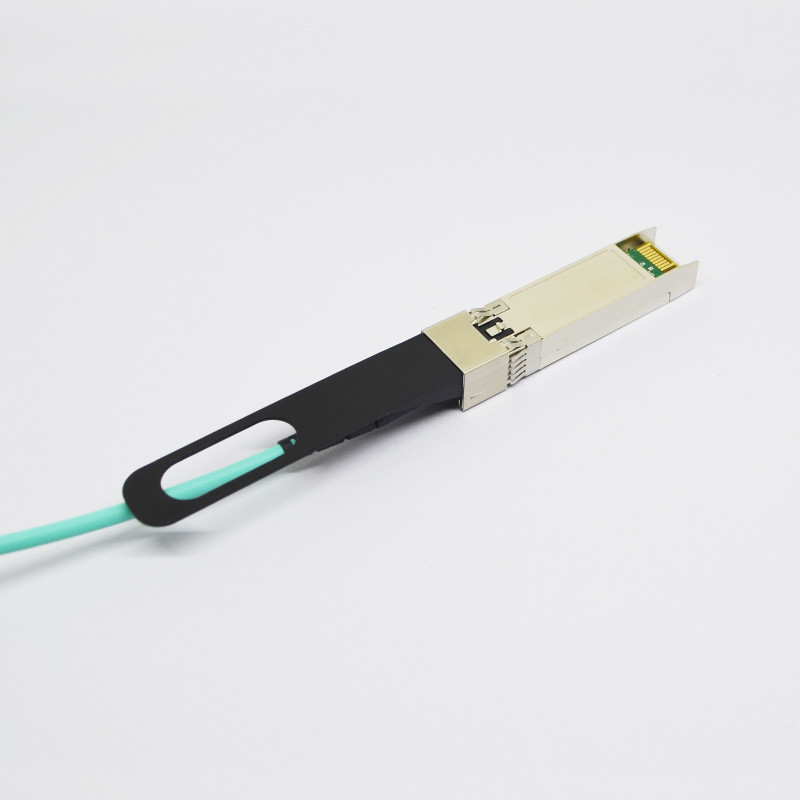

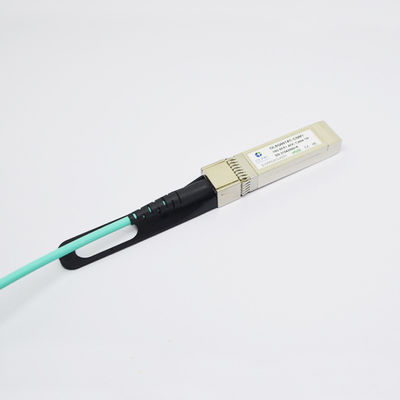

Juniper Compatible 10G AOC Active Optical Cables SFP+ To SFP+
Juniper Compatible 10G AOC Active Optical Cables SFP+ To SFP+ Juniper Compatible 10G AOC Active Optical Cables SFP+ To SFP+
Informacion basica
Lugar de origen: Shenzhen China
Nombre de la marca: OLKOPTO
Certificación: RoHS FCC CE GS UL FDA etc
Número de modelo: OLSP81XA-CDMXX
Cantidad de orden mínima: 1PC
Detalles de empaquetado: Paquete individual o 10pcs/pallet o 20pcs/pallet
Tiempo de entrega: 3-5 días laborables
Condiciones de pago: T/T o 30 días netos
Capacidad de la fuente: 80-120k por mes
Contactar ahora
Compatible: Juniper Networks Tipo del conector: SFP+ a SFP+
Tarifa de datos: 10Gbps Longitud de cable: el 1m, los 2m, 3M, 10m
Temperatura: 0 a 70°C (- 40 a 85℃) Nombre del vendedor: Olinkcom
Shell Material: El metal incluye Uso: 10G AOC SFP+ y 10G BASE-SR en 10.31Gbps
Alta luz:

Cables ópticos activos de AOC

,

cables ópticos activos 10G

,

Cable óptico activo de SFP+

Cable óptico activo compatible SFP+ del enebro 10G AOC a SFP+



Cable óptico activo compatible de Juniper Networks JNP-10G-AOC 10G SFP+



Descripción:

Las asambleas activas del cable óptico (AOC) para los usos de SFP+ son un producto para servir usos de Ethernet 10Gb. Se diseña para permitir diseños del equipo 10GbE con la densidad portuaria muy alta basada en la especificación eléctrica y mecánica.



Grados máximos absolutos

Parámetro Símbolo Mínimo. Máximo. Unidad Nota
Voltaje de fuente Vcc -0,5 3,6 V
Temperatura de almacenamiento TS -5 75 °C
Humedad relativa Derecho 5 85 %



Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.



Características de funcionamiento generales

Parámetro Símbolo Mínimo. Tipo Máximo. Unidad Nota
Tarifa de datos Dr   10,3125   Gb/s
Voltaje de fuente Vcc 3,13 3,3 3,47 V
Fuente actual Icc5     300 mA
Temporeros de funcionamiento del caso. Tc 0   70 °C
TI -40   85



Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)

Parámetro Símbolo Mínimo. Tipo Máximo. Unidad Nota
Transmisor
Longitud de onda de funcionamiento λ 840 850 860 nanómetro
Ojo óptico de la salida Obediente con IEEE 0802.3ae
Receptor
Longitud de onda de funcionamiento   840   860 nanómetro
Características eléctricas de la entrada activa del cable
Los datos diferenciados entraron voltaje VIH-VIL 200   100 mVpp 1
Impedancia de entrada diferenciada RIN 90 100 110 Ω
La TX-neutralización entró Voltaje-bajo VIL 0   0,8 V 2
La TX-neutralización entró Voltaje-alto VIH 2,0   VCC V 2
La TX-falta hizo salir Voltaje-bajo Vol. 0   0,8 V 3
La TX-falta hizo salir Voltaje-alto VOH 2,0   VCC V 3
Características eléctricas de la salida activa del cable
Voltaje de salida diferenciado de los datos

VOH-

Vol.

 200   1000 milivoltio 1

Salida diferenciada

Impedancia

 DERROTA 90 100 110 Ω

Salida LOS-afirmada

Voltaje-bajo

 Vol. 0   0,4 V 3

El LOS-Deasserted hizo salir

Voltaje-alto

 VOH 2,0   VCC V 3



Notas:

1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.

2. Medido en las AZUFAIFAS menos que 1E-12, de nuevo a la parte posterior. El modelo de la medida es PRBS 231-1 con el ER=4.5@ peor 10.3125Gb/s.

3. La CA interna se juntó

4. La TX-neutralización tiene un 4.7KΩ interno a 10 KΩ levanta a VccT

5. La medida con 4.7KΩ levanta a Vcc en tablero del anfitrión



Especificaciones mecánicas del cable

Parámetro Valor Unidades
Diámetro 3 Milímetro
Radio de curva mínimo 30 Milímetro





Tolerancia de la longitud

 Longitud < 1="" m:=""> Cm
≤ del ≤length de 1 m 4,5 m: +15/-0 Cm
≤ del ≤length de 5 m 14,5 m: +30/-0 Cm
Length≥15.0 m el +2%/-0 m
Color del cable Naranja (OM2), aguamarina (OM3), Megenta (OM4)



Información el ordenar

Número de parte Descripción
OLSP81XA-CDM10 SFP+, hasta 10Gb/s, AOC, 0~70℃, con el monitor de diagnóstico de Digitaces
OLSP81XA-IDM10 SFP+, hasta 10Gb/s, AOC, -40~85℃, con el monitor de diagnóstico de Digitaces
