Solo transmisor-receptor óptico 1310nm el 10km LC a dos caras de la fibra 100G CFP2 del modo

Solo transmisor-receptor óptico 1310nm el 10km LC a dos caras de la fibra 100G CFP2 del modo

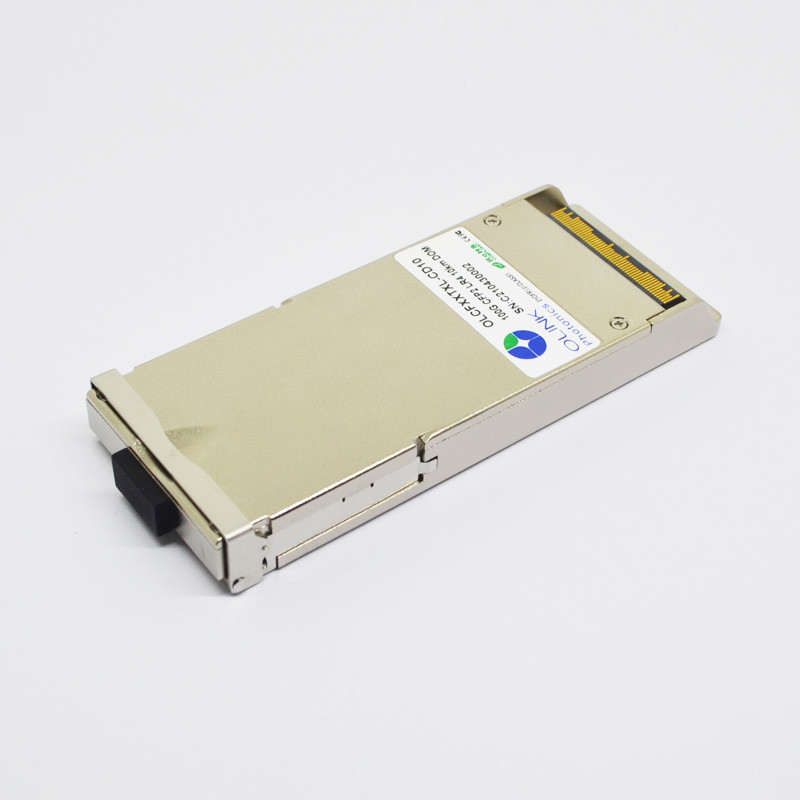

Módulo compatible del transmisor-receptor de los DOM LC SMF de Juniper Networks CFP2-100GBASE-LR4 100GBASE- LR4 1310nm el 10km

Olink OLCFXXTXL-CD10, transmisor-receptor óptico de 100G CFP2 LR4 integra transmite y recibe la trayectoria sobre un módulo. En transmita el lado, cuatro carriles de las secuencias de datos seriales se recuperan, se vuelven a cronometrar, y se pasan encendido a cuatro conductores del laser, que controlan cuatro lasers modulados eléctrico-absorción (EMLs) con 1296, 1300, 1305, y 1309 longitudes de onda del centro del nanómetro. Las señales ópticas entonces se multiplexan en una fibra unimodal a través de un conector del LC del estándar industrial. En reciba el lado, 4 carriles de las secuencias de datos ópticas ópticamente son demultiplexados por un demultiplexor óptico integrado. Cada vapor de los datos es recuperado por un fotodetector del PIN y un amplificador del transimpedance, vuelto a cronometrar, y pasado encendido a un conductor de la salida. Este módulo ofrece interfaz un interfaz, un bajo consumo de energía, y a una gestión eléctricos caliente-enchufables de MDIO.

Características ópticas

Notas:

1. La corriente de la fuente incluye la corriente de la fuente del módulo CFP2 y el tablero de prueba workingcurrent.

2. El poder medio del lanzamiento, cada carril (minuto) es informativo para 100GBase-LR4, no el indicador principal de fuerza de señal.

el receptor 3.The podrá tolerar, sin daño, la exposición continua a una señal de entrada óptica que tiene este nivel de poder medio

4. La media recibe poder, cada carril (minuto) es informativo y no el indicador principal

de la fuerza de señal. Un poder recibido debajo de este valor no puede ser obediente; sin embargo, un valor sobre esto no asegura conformidad

5. La sensibilidad del receptor (OMA), cada carril (máximo) es informativa

6. Medido con la señal de la prueba de la conformidad en TP3 para BER=10-12

7. condiciones de la prueba de sensibilidad subrayada del receptor: la pena vertical del cierre del ojo para cada carril es 1.8dB; el ojo subrayado J2 está inquieto para cada carril es 0.3UI; el ojo subrayado J9 está inquieto para cada carril es 0.47UI.

Características de producto

●Ayudas hasta las tasas de bits 112Gbps

●Conector a dos caras del LC

●Enchufable caliente

●Tarifa de datos seriales eléctrica de funcionamiento hasta 27.952493Gbps

●interfaz en serie eléctrica paralela 4

●Aplicable para la conexión del 10km SMF

●Bajo consumo de energía, < 6W="">

●Monitor de diagnóstico Interfacel de Digitaces

●Interfaz de comunicaciones de MDIO

●Obediente con 100GBASE-LR4 y OTU4

●Temperatura de caso de funcionamiento: Commerical: °C 0 a 70

Usos

●Red de área local (LAN)

●Red de área extensa (WAN)

●ITU-T OTU4 OTL4.4
