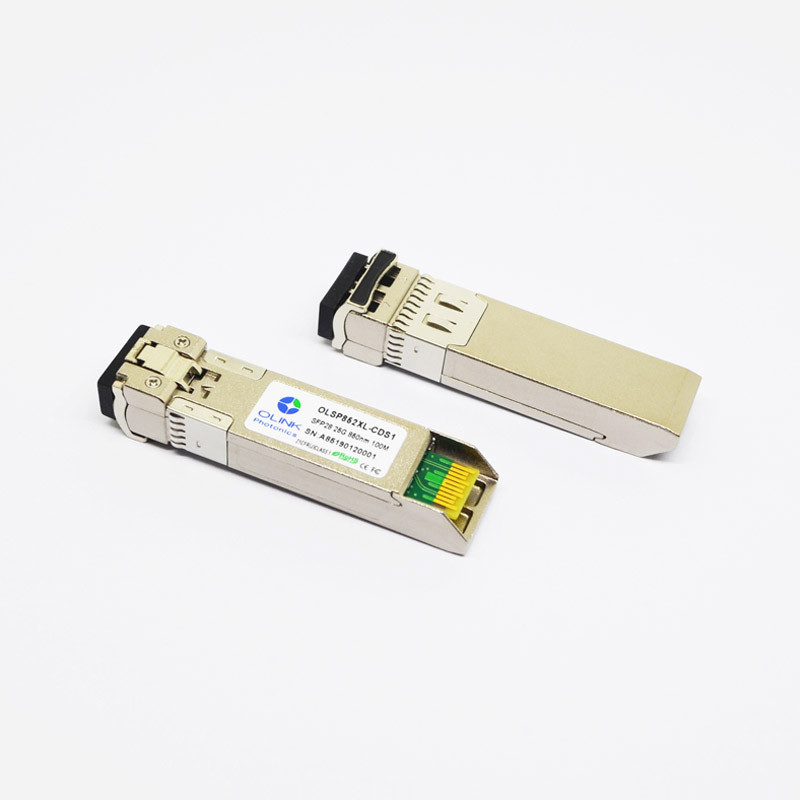

Transmisor-receptor óptico SFP28 25G 850nm el 100m de Ethernet compatible de Cisco
Transmisor-receptor óptico SFP-25G-SR-S SFP28 25G 850nm el 100m de Ethernet compatible de Cisco
Características de producto
●Ayudas hasta las tasas de bits 25.78Gb/s
●Interfaz del monitor de diagnóstico de Digitaces con SFF-8472
●Huella enchufable caliente SFP28
●transmisor de 850nm VCSEL
●Longitud de vínculo máxima de los vínculos de los 70m en OM3 o de los vínculos del 100m en la fibra con varios modos de funcionamiento OM4
●Alto margen de la transmisión
●Bajo consumo de energía<1w>
●Temperatura de caso de funcionamiento: Commerical: °C 0 a 70
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
840 |
850 |
860 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-8,2 |
|
2,4 |
dBm |
|
| Ratio de la supresión del Lado-modo |
SMSR |
30 |
|
|
DB |
|
| Ratio de la extinción |
ER |
2 |
|
|
DB |
|
| Anchura espectral del RMS (- 20dB) |
Δλ |
|
|
1 |
nanómetro |
|
| Ruido relativo de la intensidad |
RIN |
|
|
-130 |
dB/Hz |
|
| Receptor |
| Longitud de onda de funcionamiento |
|
840 |
850 |
860 |
nanómetro |
|
| Sensibilidad subrayada del receptor (OMA) |
RsenS |
|
|
-5,2 |
dBm |
|
| Poder medio del receptor |
Pimax |
-10,3 |
|
3 |
dBm |
1 |
| El LOS afirma |
PA |
-30 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-12 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
5 |
DB |
|
Notas:
1. Medido en las AZUFAIFAS menos que 5E-5, de nuevo a la parte posterior. El modelo de la medida es PRBS 231-1 con el ER=4.5@ peor 25.78Gb/s.
Grados máximos absolutos
| Parámetro |
Símbolo |
Mínimo. |
Máximo. |
Unidad |
Nota |
| Voltaje de fuente |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura de almacenamiento |
TS |
-40 |
85 |
°C |
|
| Humedad relativa |
Derecho |
0 |
85 |
% |
|
Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.
Características de funcionamiento generales
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Tarifa de datos |
|
|
25,78 |
|
Gb/s |
|
| Voltaje de fuente |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Fuente actual |
Icc |
|
|
300 |
mA |
|
| Temporeros de funcionamiento del caso. |
Tc |
0 |
|
70 |
°C |
|
Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Oscilación diferenciado de la entrada de datos |
VINPP |
120 |
|
800 |
mVpp |
1 |
| Entrada de la neutralización de Tx |
H |
TDH |
2,0 |
|
Vcc+0.3 |
V |
|
| L |
TDL |
0 |
|
0,8 |
| Salida de la falta de Tx |
H |
TFH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| L |
TFL |
0 |
|
0,8 |
| Impedancia diferenciada entrada |
Rin |
|
100 |
|
Ω |
|
| Receptor |
| Oscilación diferenciado de la salida de datos |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| Rx Los hizo salir |
H |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| L |
Vol. |
0 |
|
0,8 |
Nota:
1. CA de TD+ /are internamente juntada con la terminación diferenciada 100Ω dentro del módulo.
2. La falta y Rx LOS de Tx son las salidas de colector abierto, que se deben levantar con 4.7k a los resistores 10kΩ en el tablero del anfitrión. Levante el voltaje entre 2.0V y Vcc+0.3V.
3. Las salidas de RD+/- están internamente CA juntadas, y se deben terminar con 100Ω (diferencial) en el usuario SERDES.
