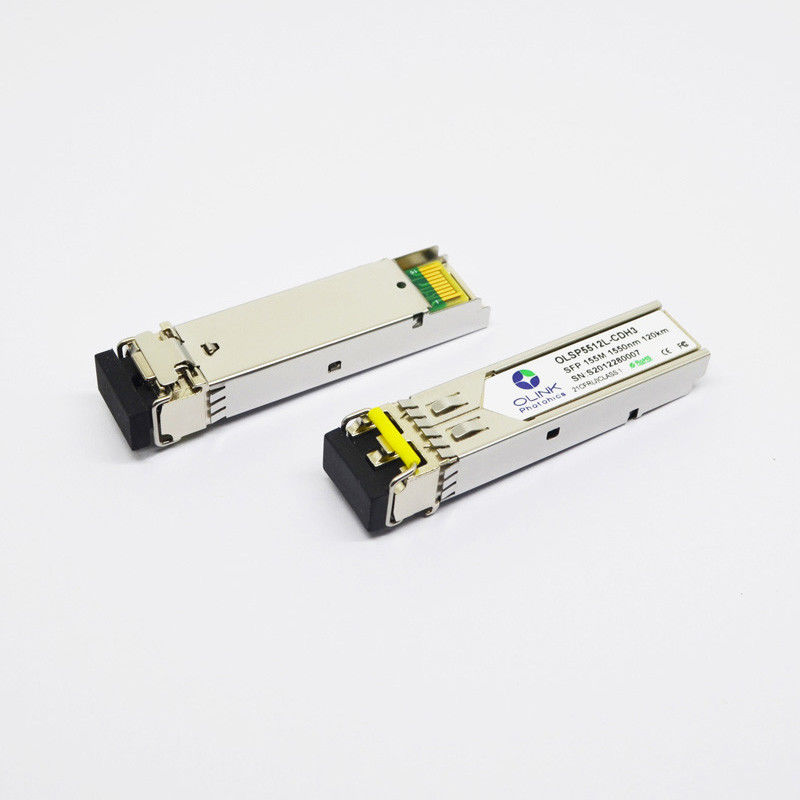

Módulo de SFP de la fibra óptica de los DOM LC SMF de 1000BASE-EZX SFP 1550nm el 120km
Proyectores del producto
* tasas de bits de las ayudas 1.25Gbps/1.0625Gbps
* conector del LC del duplex
* huella enchufable caliente de SFP
* transmisor del laser de 1550nm DFB y fotodetector de APD
* aplicable para la conexión del 120Km SMF
* bajo consumo de energía, < 1="">
* interfaz del monitor de diagnóstico de Digitaces
* obediente con SFP MSA y SFF-8472
* EMI baja misma y protección excelente del ESD
* temperatura de caso de funcionamiento: Commerical: °C 0 a 70
Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Oscilación diferenciado de la entrada de datos |
VIN, PP |
300 |
|
1800 |
mVpp |
1 |
| Neutralización de Tx Entrada-alta |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Neutralización de Tx Entrada-baja |
VIL |
0 |
|
0,8 |
V |
|
| Falta de Tx Salida-alta |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Falta de Tx Salida-baja |
Vol. |
0 |
|
0,8 |
V |
2 |
| Impedancia diferenciada entrada |
Rin |
|
100 |
|
Ω |
|
| Receptor |
| Oscilación diferenciado de la salida de datos |
Vout, pp |
400 |
|
1000 |
mVpp |
3 |
| Rx LOS Salida-alto |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx LOS Salida-bajo |
VROL |
0 |
|
0,8 |
V |
2 |
Notas:
1. CA de TD+ /are internamente juntada con la terminación diferenciada 100Ω dentro del módulo.
2. La falta y Rx LOS de Tx son las salidas de colector abierto, que se deben levantar con 4.7k a los resistores 10kΩ en el tablero del anfitrión. Levante el voltaje entre 2.0V y Vcc+0.3V.
3. Las salidas de RD+/- están internamente CA juntadas, y se deben terminar con 100Ω (diferencial) en el usuario SERDES.
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
1530 |
1550 |
1565 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
0 |
|
5 |
dBm |
1 |
| Ratio de la extinción |
ER |
9 |
|
|
DB |
1 |
| Ratio lateral de la supresión del modo |
SMSR |
30 |
|
|
DB |
|
| Anchura espectral del RMS |
Δλ |
|
|
1 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Ojo óptico de la salida |
Obediente con IEEE802.3 z (seguridad del aser de la clase 1) |
| Receptor |
| Longitud de onda de funcionamiento |
λ |
1260 |
|
1610 |
nanómetro |
|
| Sensibilidad del receptor |
PSEN1 |
|
|
-32 |
dBm |
3 |
| Sobrecarga |
PAVIMENTE |
-7 |
|
|
dBm |
3 |
| El LOS afirma |
PA |
-45 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-34 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Medido en 1.25Gb/s con elmodelo deprueba deNRZ de PRBS 2 223 – 1.
2. Sin filtro, medido con un PRBS223 – 1 modelo de prueba @1.25Gbps
3. Medido en 1.25Gb/s con el modelo de prueba de NRZ de PRBS 223 – 1 para las AZUFAIFAS < 1x10="">-12
Usos
●Gigabit Ethernet
●Canal de la fibra
●Interfaz del router/del servidor
●Otros sistemas de transmisión ópticos
