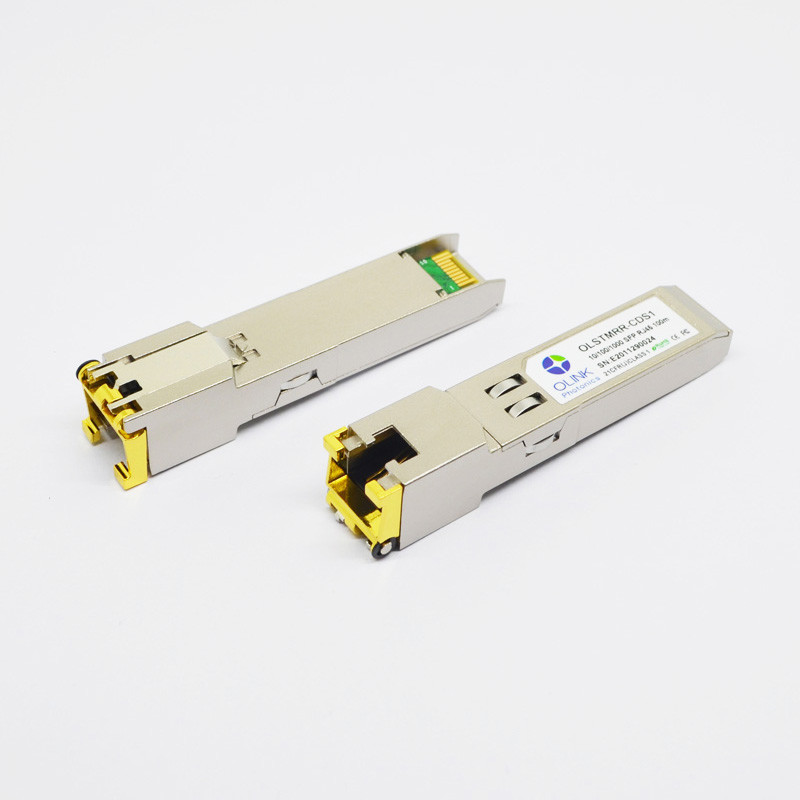

El cobre RJ-45 el 100m de 10/100/1000BASE-T SFP modificó el módulo óptico del transmisor-receptor para requisitos particulares
Interfaz eléctrico de las señales de poca velocidad (TOP (C) = 0 a 70℃, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| _Low de la salida de SFP |
Vol. |
0 |
|
0,5 |
V |
1 |
| _High de la salida de SFP |
VOH |
Vcc - 0,5 |
|
Vcc+0.3 |
V |
1 |
| SFP Input_Low |
VIL |
0 |
|
0,8 |
V |
1 |
| SFP Input_High |
VIH |
2,0 |
|
Vcc+0.3 |
V |
1 |
Notas:
1. 4.7k a 10k levantan al host_Vcc, medido en el lado del anfitrión del conector
2. MOD_DEF (1) (LCC) y MOD_DEF (2) (SDA), son las señales abiertas del dren Cmos. MOD_DEF (1) y MOD_DEF (2) se debe levantar al host_Vcc.
Interfaz eléctrico de alta velocidad (TOP (C) = -0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Línea Frequecy |
FL |
|
125 |
|
Megaciclo |
2 |
| Impedancia de salida de Tx |
Zout, tx |
|
100 |
|
Ω |
3 |
| Impedancia de entrada de Rx |
Zin.rx |
|
100 |
|
Ω |
3 |
| Solo oscilación terminado de la entrada de datos |
Vin |
250 |
|
1200 |
milivoltio |
|
| Solo oscilación terminado de la salida de datos |
Vout |
350 |
|
800 |
milivoltio |
|
| Tiempo de la subida/caída |
Tr/Tf |
|
175 |
|
picosegundo |
4 |
| Impedancia de entrada de Tx |
Zin, tx |
|
50 |
|
Ω |
|
| Impedancia de salida de Rx |
Zout, rx |
|
50 |
|
Ω |
|
Notas:
1. Todas las señales de alta velocidad CA-se juntan internamente.
2. codificación 5-level, por IEEE 802,3
3. Diferencial, para todas las frecuencias entre el diferencial 1MHz y 125MHz.
4. 20%-80%
Detalles del producto
El módulo apoya 10/100/1000Mbps lleno - las transmisiones de datos a dos caras con 5 señales llanas de la modulación de amplitud de pulso (PAM). Los cuatro pares en el cable se utilizan con tarifa del símbolo en 250Mbps en cada par. El módulo provee de la información serial estándar de la identificación obediente SFP MSA, que se puede alcanzar con la dirección de A0h vía el protocolo serial de 2wire Cmos EEPROM. IC físico se puede también alcanzar vía el autobús serial 2wire en la dirección ACh.
Características de producto
●Hasta las transmisiones de datos bidireccionales 1.25Gb/s
●Conector compacto RJ-45
●Huella enchufable caliente de SFP
●Ethernet 1Gigabit sobre el cable del gato 5
●Aplicable para la transmisión de la distancia del 100m
●Bajo consumo de energía, < 1="">
●Acceso a la capa física IC vía el autobús serial de dos hilos
●Operación de 1000 BASE-T en sistemas huespedes con el interfaz de SERDES
●10/100/1000Mbps obediente en sistemas huespedes con el interfaz de SGMII
●Temperatura de caso de funcionamiento: Commerical: °C 0 a 70
Usos
●Interruptor para cambiar el interfaz
●Usos cambiados de la placa madre
●Interfaz del router/del servidor
●Otros sistemas de transmisión ópticos
