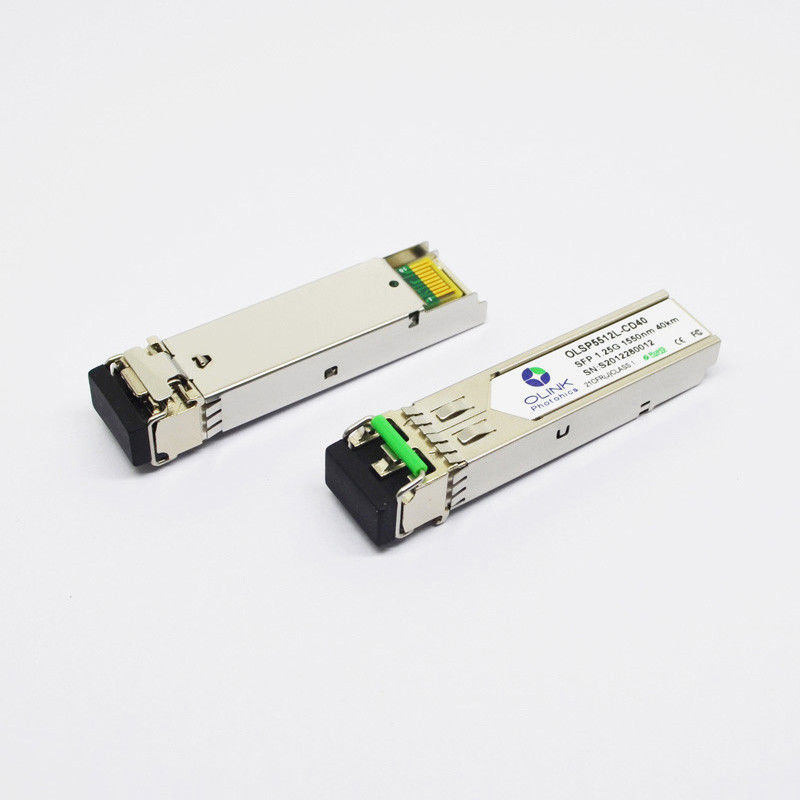

Módulo de los DOM LC SMF del OEM 1000BASE-EX SFP 1550nm los 40km del transmisor-receptor de la fibra de SFP
Descripciones de producto
El OLSP5512L-CD40 del Olinkcom apoya modificado para requisitos particulares, nosotros como marcas a menudo importantes profesionales de un fabricante compatibles, como el Arista, el brocado, Cisco, Dell, extremo, Huaiwei etc. Y este módulo se aplica para doblarse dato-tarifa de 1.25Gbps/1.0625Gbps y de la distancia de transmisión de los 40km con SMF. Los transmisores-receptores son compatibles con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472. Para más información, refiera por favor a SFP MSA.
Grados máximos absolutos
| Parámetro |
Símbolo |
Mínimo. |
Máximo. |
Unidad |
Nota |
| Voltaje de fuente |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura de almacenamiento |
TS |
-40 |
85 |
°C |
|
| Humedad relativa |
Derecho |
0 |
85 |
% |
|
Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.
Características de funcionamiento generales
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Tarifa de datos |
Dr |
|
1,25 |
|
Gb/s |
|
| Voltaje de fuente |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Fuente actual |
Icc5 |
|
|
250 |
mA |
|
| Temporeros de funcionamiento del caso. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
1530 |
1550 |
1570 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-5 |
|
0 |
dBm |
1 |
| Ratio de la extinción |
ER |
9 |
|
|
DB |
1 |
| Ratio lateral de la supresión del modo |
SMSR |
30 |
|
DB |
|
|
| Anchura espectral del RMS |
Δλ |
|
|
1 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Pena de la dispersión |
TDP |
|
|
3,2 |
DB |
|
| Ojo óptico de la salida |
Obediente con IEEE802.3 z (seguridad del aser de la clase 1) |
| Receptor |
| Longitud de onda de funcionamiento |
λ |
|
1550 |
|
nanómetro |
|
| Sensibilidad del receptor |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Sobrecarga |
PAVIMENTE |
0 |
|
|
dBm |
3 |
| El LOS afirma |
PA |
-35 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-24 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Medido en 1250Mb/s con elmodelo deprueba deNRZ de PRBS 2 223 – 1.
2. Sin filtro, medido con un PRBS223 – 1 modelo de prueba @1.25Gbps
3. Medido en 1250Mb/s con el modelo de prueba de NRZ de PRBS 223 – 1 para las AZUFAIFAS < 1x10="">-12
Características de producto
●tasas de bits 1.25Gbps/1.0625Gbps
●Conector del LC
●Huella enchufable caliente de SFP
●transmisor del laser de 1550nm DFB y fotodetector del PIN
●Aplicable para la conexión de los 40Km SMF
●EMI baja misma y protección excelente del ESD
●Temperatura de caso de funcionamiento: Commerical: °C 0 a 70
Usos
●Canal de la fibra
●Interruptor para cambiar el interfaz
●Interfaz del router/del servidor
●Otros sistemas de transmisión ópticos
