Módulo óptico modificado para requisitos particulares de los DOM LC SMF de SFP Transcceiver 1000BASE-LX/LH SFP 1310nm los 20km
Descripciones de producto

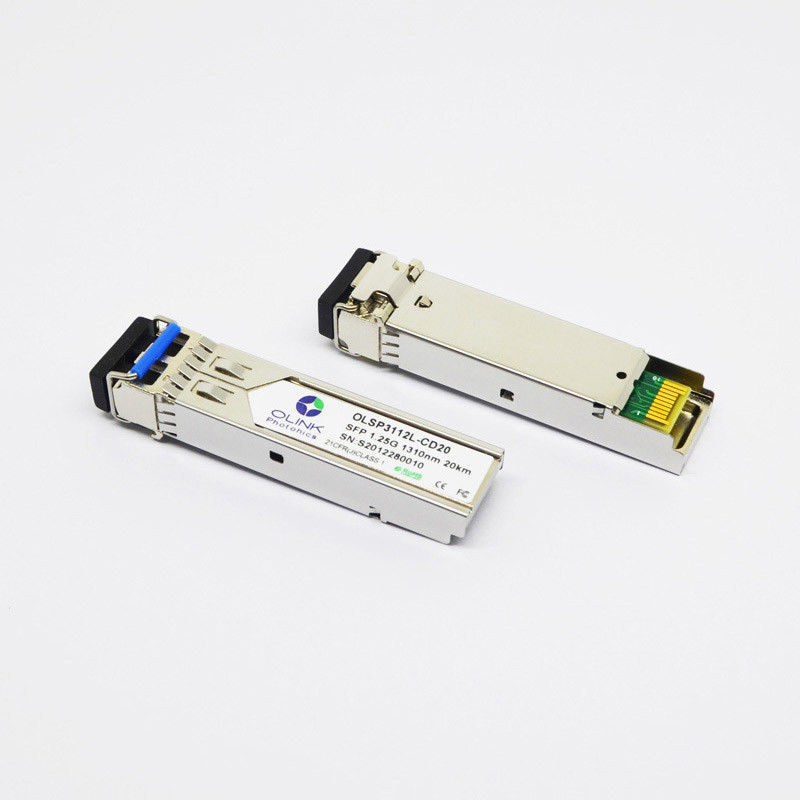

Los módulos ópticos del transmisor-receptor de los DOM LC SMF de 1000BASE-LX/LH SFP 1310nm los 20km son alto rendimiento, módulos rentables que apoyan la dato-tarifa dual de la distancia de 1.25Gbps/1.0625Gbps y de transmisión de los 20km con SMF. El transmisor-receptor consiste en tres secciones: un transmisor del laser del punto de congelación, un fotodiodo del PIN integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I. Los transmisores-receptores son compatibles con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472. Para más información, refiera por favor a SFP MSA.
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
1290 |
1310 |
1330 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-8 |
|
-4 |
dBm |
1 |
| Ratio de la extinción |
ER |
9 |
|
|
DB |
1 |
| Anchura espectral del RMS |
Δλ |
|
|
0,65 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Pena de la dispersión |
TDP |
|
|
3,9 |
DB |
|
| Ojo óptico de la salida |
Obediente con IEEE802.3 z (seguridad del aser de la clase 1) |
| Receptor |
| Longitud de onda de funcionamiento |
λ |
|
1310 |
|
nanómetro |
|
| Sensibilidad del receptor |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Sobrecarga |
PAVIMENTE |
-3 |
|
|
dBm |
3 |
| El LOS afirma |
PA |
-35 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-24 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Medido en 1250Mb/s con elmodelo deprueba deNRZ de PRBS 2 223 – 1.
2. Sin filtro, medido con un PRBS223 – 1 modelo de prueba @1.25Gbps
3. Medido en 1250Mb/s con el modelo de prueba de NRZ de PRBS 223 – 1 para las AZUFAIFAS < 1x10="">-12
Especificaciones de diagnóstico de Digitaces
Los transmisores-receptores D20 de OLSP3112L-C (yo) se pueden utilizar en los sistemas huespedes que requieren diagnósticos digitales internamente o externamente calibrados.
| Parámetro |
Símbolo |
Unidades |
Mínimo. |
Máximo. |
Exactitud |
Nota |
| Temperatura del transmisor-receptor |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Voltaje de fuente del transmisor-receptor |
DVoltage |
V |
2,8 |
4,0 |
el ±3% |
|
| Corriente del prejuicio del transmisor |
DBias |
mA |
2 |
15 |
el ±10% |
2 |
| Transmisor de potencia de salida |
DTx-poder |
dBm |
-9 |
-3 |
±3dB |
|
| Energía de entrada media del receptor |
DRx-poder |
dBm |
-25 |
0 |
±3dB |
|
Notas:
1. Al actuar el ºC temp.=0~70, la gama será min=-5, Max=+75
2. La exactitud de la corriente del prejuicio de Tx es el 10% de la corriente real del conductor del laser al laser
3. Calibración interna y externa compatible.
Características de producto
●Apoya las tasas de bits 1.25Gbps/1.0625Gbps
●Conector a dos caras del LC
●Huella enchufable caliente de SFP
●transmisor del laser del punto de congelación 1310nm y fotodetector del PIN
●Aplicable para la conexión de los 20Km SMF
●Bajo consumo de energía, < 0="">
●Interfaz del monitor de diagnóstico de Digitaces
●Obediente con SFP MSA y SFF-8472
●EMI baja misma y protección excelente del ESD
●Temperatura de caso de funcionamiento: Commerical: °C 0 a 70 Industrial: - °C 40 a 85
Usos
●Gigabit Ethernet
●Canal de la fibra
●Interruptor para cambiar el interfaz
●Usos cambiados de la placa madre
●Interfaz del router/del servidor
●Otros sistemas de transmisión ópticos
