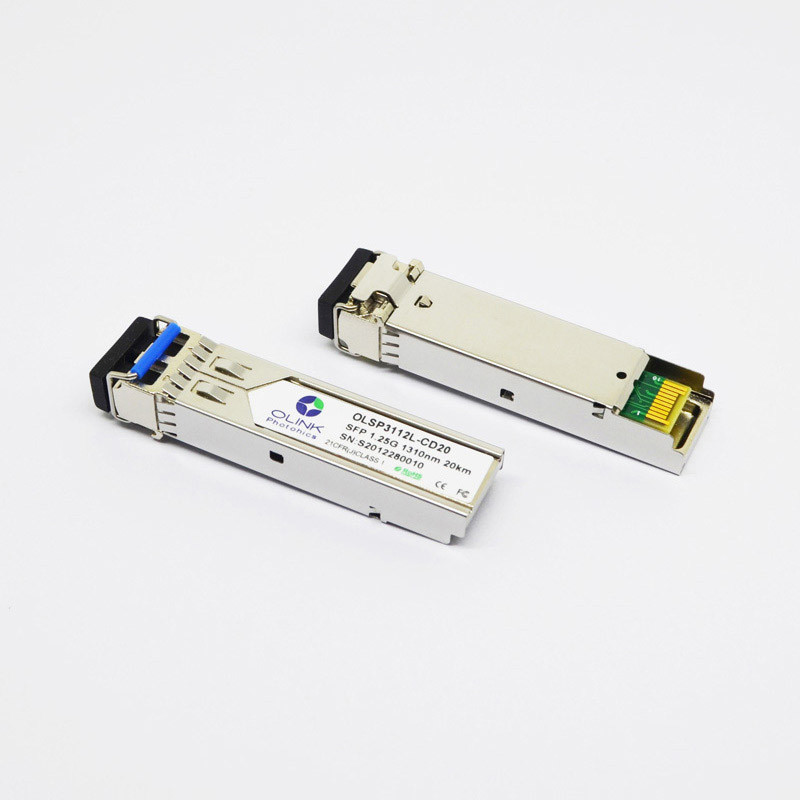

DOM ópticos LC SMF de los transmisores-receptores 1310nm el 10km de 1000BASE-LX/LH SFP
Módulo compatible del transmisor-receptor de los DOM LC SMF del brocado 1310nm el 10km de 1000BASE-LX/LH SFP
Características de producto
●Apoya las tasas de bits 1.25Gbps/1.0625Gbps
●Conector a dos caras del LC
●Huella enchufable caliente de SFP
●transmisor del laser del punto de congelación 1310nm y fotodetector del PIN
●Aplicable para la conexión del 10Km SMF
●Bajo consumo de energía, < 0="">
●Interfaz del monitor de diagnóstico de Digitaces
●Obediente con SFP MSA y SFF-8472
●EMI baja misma y protección excelente del ESD
●Temperatura de caso de funcionamiento: Commerical: °C 0 a 70 industrial: - °C 40 a 85
Grados máximos absolutos
| Parámetro |
Símbolo |
Mínimo. |
Máximo. |
Unidad |
Nota |
| Voltaje de fuente |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura de almacenamiento |
TS |
-40 |
85 |
°C |
|
| Humedad relativa |
Derecho |
0 |
85 |
% |
|
Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.
Características de funcionamiento generales
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Tarifa de datos |
Dr |
|
1,25 |
|
Gb/s |
|
| Voltaje de fuente |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Fuente actual |
Icc5 |
|
|
220 |
mA |
|
| Temporeros de funcionamiento del caso. |
Tc |
0 |
|
70 |
°C |
|
Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Oscilación diferenciado de la entrada de datos |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Neutralización de Tx Entrada-alta |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Neutralización de Tx Entrada-baja |
VIL |
0 |
|
0,8 |
V |
|
| Falta de Tx Salida-alta |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Falta de Tx Salida-baja |
Vol. |
0 |
|
0,5 |
V |
2 |
| Impedancia diferenciada entrada |
Rin |
|
100 |
|
Ω |
|
| Receptor |
| Oscilación diferenciado de la salida de datos |
Vout, pp |
300 |
650 |
800 |
mVpp |
3 |
| Rx LOS Salida-alto |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx LOS Salida-bajo |
VROL |
0 |
|
0,8 |
V |
2 |
Notas:
1. CA de TD+ /are internamente juntada con la terminación diferenciada 100Ω dentro del módulo.
2. La falta y Rx LOS de Tx son las salidas de colector abierto, que se deben levantar con 4.7k a los resistores 10kΩ en el tablero del anfitrión. Levante el voltaje entre 2.0V y Vcc+0.3V.
3. Las salidas de RD+/- están internamente CA juntadas, y se deben terminar con 100Ω (diferencial) en el usuario SERDES.
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
1290 |
1310 |
1330 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-9 |
|
-3 |
dBm |
1 |
| Ratio de la extinción |
ER |
9 |
|
|
DB |
1 |
| Anchura espectral del RMS |
Δλ |
|
|
0,65 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Pena de la dispersión |
TDP |
|
|
3,9 |
DB |
|
| Ojo óptico de la salida |
Obediente con IEEE802.3 z (seguridad del aser de la clase 1) |
| Receptor |
| Longitud de onda de funcionamiento |
λ |
|
1310 |
|
nanómetro |
|
| Sensibilidad del receptor |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Sobrecarga |
PAVIMENTE |
0 |
|
|
dBm |
3 |
| El LOS afirma |
PA |
-35 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-24 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Medido en 1.25Gb/s con elmodelo deprueba deNRZ de PRBS 2 223 – 1.
2. Sin filtro, medido con un PRBS223 – 1 modelo de prueba @1.25Gbps
3. Medido en 1.25Gb/s con el modelo de prueba de NRZ de PRBS 223 – 1 para las AZUFAIFAS < 1x10="">-12
