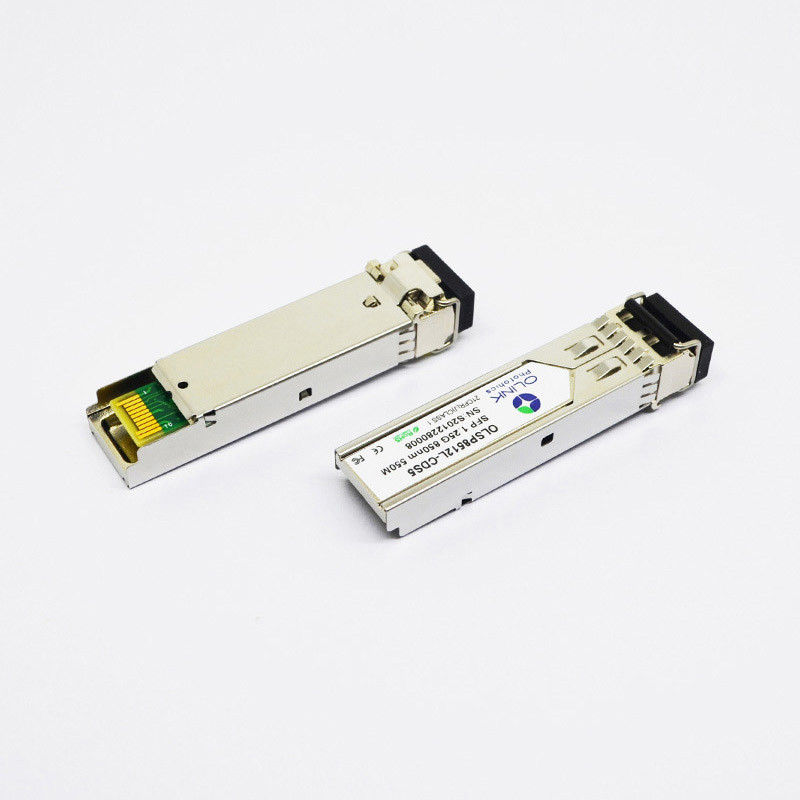

Transmisor-receptor compatible extremo 1000BASE-SX 850nm los 550m de la fibra óptica de SFP
Módulo compatible extremo del transmisor-receptor óptico 1000BASE-SX SFP 850nm los 550m de SFP
Características de producto
El OLSP8512L-CDS5 de Olinkcom es módulo enchufable caliente del transmisor-receptor del Pequeño-Forma-factor 3.3V. Diseñó expreso para los usos de comunicación de alta velocidad que requieren tarifas hasta 11.3Gb/s, él diseñó ser obediente con XFP MSA. La transmisión de datos los hasta 40km del módulo en fibra del solo modo 9/125um.
Pin Defintion And Functions
| Pin |
Símbolo |
Nombre/descripción |
Notas |
| 1 |
VeeT |
Tierra de Tx |
|
| 2 |
Falta de Tx |
Indicación de la falta de Tx, salida de colector abierto, “H activo” |
1 |
| 3 |
Neutralización de Tx |
LVTTL entró, interno levanta, Tx inhabilitó en “H” |
2 |
| 4 |
MOD-DEF2 |
entrada-salida de 2 del alambre datos de la interfaz en serie (SDA) |
3 |
| 5 |
MOD-DEF1 |
entrada de reloj de la interfaz en serie de 2 alambres (LCC) |
3 |
| 6 |
MOD-DEF0 |
Actual indicación modelo |
3 |
| 7 |
Tarifa selecta |
Ninguna conexión |
|
| 8 |
LOS |
Pérdida de Rx de señal, salida de colector abierto, “H activo” |
4 |
| 9 |
Vire |
Tierra de Rx |
|
| 10 |
Vire |
Tierra de Rx |
|
| 11 |
Vire |
Tierra de Rx |
|
| 12 |
RD |
Lo contrario recibió datos hacia fuera |
5 |
| 13 |
RD+ |
Datos recibidos hacia fuera |
5 |
| 14 |
Vire |
Tierra de Rx |
|
| 15 |
VccR |
Fuente de alimentación de Rx |
|
| 16 |
VccT |
Fuente de alimentación de Tx |
|
| 17 |
VeeT |
Tierra de Tx |
|
| 18 |
TD+ |
Transmita los datos adentro |
6 |
| 19 |
TD |
Lo contrario transmite datos adentro |
6 |
| 20 |
VeeT |
Tierra de Tx |
|
Notas:
1. Cuando es alta, esta salida indica una falta del laser de una cierta clase. El punto bajo indica la operación normal. Y se debe levantar con 4,7 – el resistor 10KΩ en el tablero del anfitrión.
2. La neutralización de TX es una entrada que se utiliza para cerrar la salida óptica del transmisor. Se levanta dentro del módulo con 4,7 – el resistor 10KΩ. Sus estados son:
Punto bajo (0 – 0.8V): Transmisor en (>0.8, < 2="">
Alto (2.0V~Vcc+0.3V): El transmisor inhabilitó abierto: Transmisor inhabilitado
3. MOD-Def 0,1,2. Éstos son los pernos de la definición del módulo. Deben ser levantados con un 4.7K – resistor 10KΩ en el tablero del anfitrión. Levante el voltaje estará entre 2.0V~Vcc+0.3V.
La MOD-Def 0 ha sido puesta a tierra por el módulo para indicar que el módulo está presente
La MOD-Def 1 es la línea del reloj de interfaz en serie de dos hilos para la identificación serial
La MOD-Def 2 es la línea de datos de interfaz en serie de dos hilos para la identificación serial
4. Cuando es alta, esta salida indica la pérdida de la señal (LOS). El punto bajo indica la operación normal.
5. RD+/-: Éstas son las salidas diferenciadas del receptor. Son las líneas diferenciadas juntadas CA 100Ω que se deben terminar con 100Ω (diferencial) en el usuario SERDES. El acoplamiento de la CA se hace dentro del módulo y no se requiere así en el tablero del anfitrión.
6. TD+/-: Éstas son las entradas diferenciadas del transmisor. CA-se juntan, las líneas diferenciadas con la terminación diferenciada 100Ω dentro del módulo. El acoplamiento de la CA se hace dentro del módulo y no se requiere así en el tablero del anfitrión.
Usos
●Gigabit Ethernet
●Canal de la fibra
●Interruptor para cambiar el interfaz
●Usos cambiados de la placa madre
●Interfaz del router/del servidor
●Otros sistemas de transmisión ópticos
Información el ordenar
| Número de parte |
Descripción |
| OLSP8512L-CDS5 |
SFP, 1.25Gbps, 850nm, con varios modos de funcionamiento, los 550m, 0~70℃, con el monitor de diagnóstico de Digitaces |
| OLSP8512L-IDS5 |
SFP, 1.25Gbps, 850nm, con varios modos de funcionamiento, los 550m, -40~85℃, con el monitor de diagnóstico de Digitaces
|
