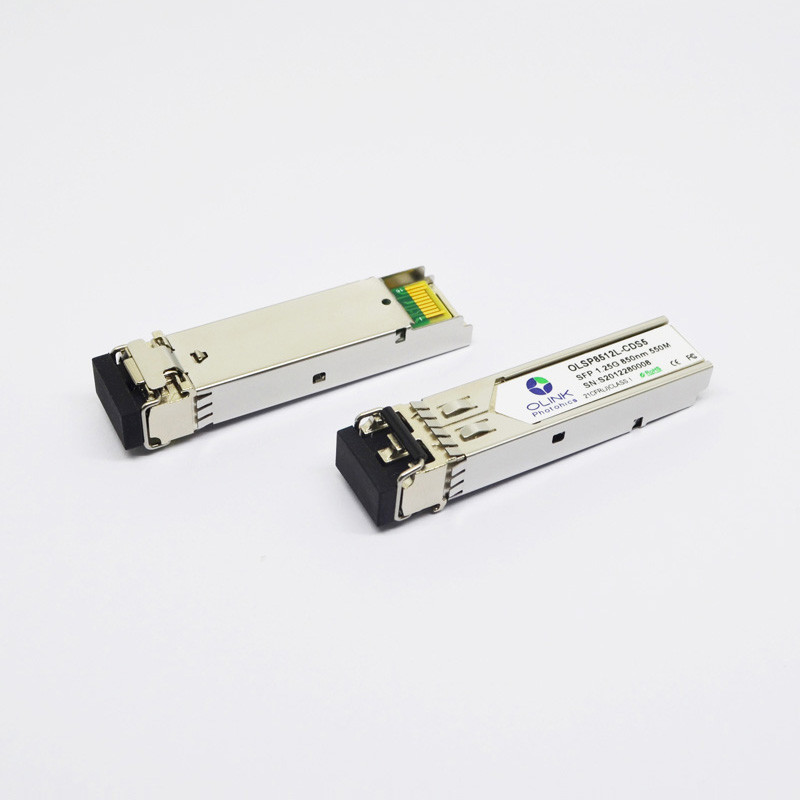

Transmisores-receptores ópticos 1000BASE-SX de SFP de la fibra de Dell Compatible 860nm MMF
Transmisor-receptor de la fibra óptica de los DOM LC MMF SFP de 1000BASE-SX Dell Compatible 850nm los 550m
Descripciones de producto
Éste es el transmisor-receptor consiste en tres secciones: un transmisor del laser de VCSEL, un fotodiodo del PIN integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I y la dato-tarifa favorable de 1.25Gbps y de la distancia de transmisión de los 550m con MMF. Los transmisores-receptores son compatibles con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472. Para más información, refiera por favor a SFP MSA.
Características de funcionamiento generales
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Tarifa de datos |
Dr |
|
1,25 |
|
Gb/s |
|
| Voltaje de fuente |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Fuente actual |
Icc5 |
|
|
220 |
mA |
|
| Temporeros de funcionamiento del caso. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Especificaciones de diagnóstico de Digitaces
Los transmisores-receptores DS5 de OLSP8512L-C (yo) se pueden utilizar en los sistemas huespedes que requieren diagnósticos digitales internamente o externamente calibrados.
| Parámetro |
Símbolo |
Unidades |
Mínimo. |
Máximo. |
Exactitud |
Nota |
| Temperatura del transmisor-receptor |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Voltaje de fuente del transmisor-receptor |
DVoltage |
V |
2,8 |
4,0 |
el ±3% |
|
| Corriente del prejuicio del transmisor |
DBias |
mA |
2 |
15 |
el ±10% |
2 |
| Transmisor de potencia de salida |
DTx-poder |
dBm |
-11 |
1 |
±3dB |
|
| Energía de entrada media del receptor |
DRx-poder |
dBm |
-21 |
0 |
±3dB |
|
Notas:
1. Al actuar el ºC temp.=0~70, la gama será min=-5, Max=+75
2. La exactitud de la corriente del prejuicio de Tx es el 10% de la corriente real del conductor del laser al laser
3. Calibración interna y externa compatible.
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
840 |
850 |
860 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-10 |
|
0 |
dBm |
1 |
| Ratio de la extinción |
ER |
9 |
|
|
DB |
1 |
| Anchura espectral del RMS |
Δλ |
|
|
0,65 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
0,25 |
picosegundo |
2 |
| Ojo óptico de la salida |
Obediente con IEEE802.3 z &ITU G.957 obediente (seguridad del aser de la clase 1) |
| Receptor |
| Longitud de onda de funcionamiento |
λ |
840 |
850 |
860 |
nanómetro |
|
| Sensibilidad del receptor |
PSEN1 |
|
|
-18 |
dBm |
3 |
| Sobrecarga |
PAVIMENTE |
-3 |
|
|
dBm |
3 |
| El LOS afirma |
PA |
-35 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-20 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Medido en 1.25Gb/s con el modelo de prueba de NRZ de PRBS 223 – 1.
2. Sin filtro, medido con un modelo de pruebade PRBS 223-1 @1.25Gbps
3. Medido en 1.25Gb/s con el modelo de prueba de NRZ de PRBS 223 – 1 para las AZUFAIFAS < 1x10="">-10
Proyectores del producto
* alto rendimiento
* uso amplio
* protocolos y estándares de seguridad
Gama útil
1. Gigabit Ethernet
2. Canal de la fibra
3. Interruptor para cambiar el interfaz
4. Usos cambiados de la placa madre
5. Interfaz del router/del servidor
6. Otros sistemas de transmisión ópticos
