| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | OLKOPTO |
| Certificación: | RoHs, FCC, CE, UL etc |
| Número de modelo: | OLSP551XL-CD80 |
| Cantidad de orden mínima: | 1 PC |
| Detalles de empaquetado: | Plataforma del paquete individual O de 10 PC O plataforma de 20 PC |
| Tiempo de entrega: | 3-5 días laborables |
| Condiciones de pago: | T/T o 30 días netos |
| Capacidad de la fuente: | 80-100K por mes |
| Tarifa de la fecha: | 10Gbase | Factor de forma: | SFP+ |
|---|---|---|---|
| Longitud de onda: | 1550nm | Alcance: | los 80km |
| Fuente: | EML+APD | Poder óptico: | 0~+5 |
| Sensibilidad: | <-24 dBm=""> | Uso: | ●10GBASE-ZR en 10.3125Gbps ●Canal de la fibra de OTN G.709 OTU1e/2/2e ●4x, de 8x y de 10x 10G |
| Resaltar: | transmisor-receptor óptico de los 80km 10G SFP+,transmisor-receptor óptico de 1550nm SFP+,los 80km 10g sfp+ |
||

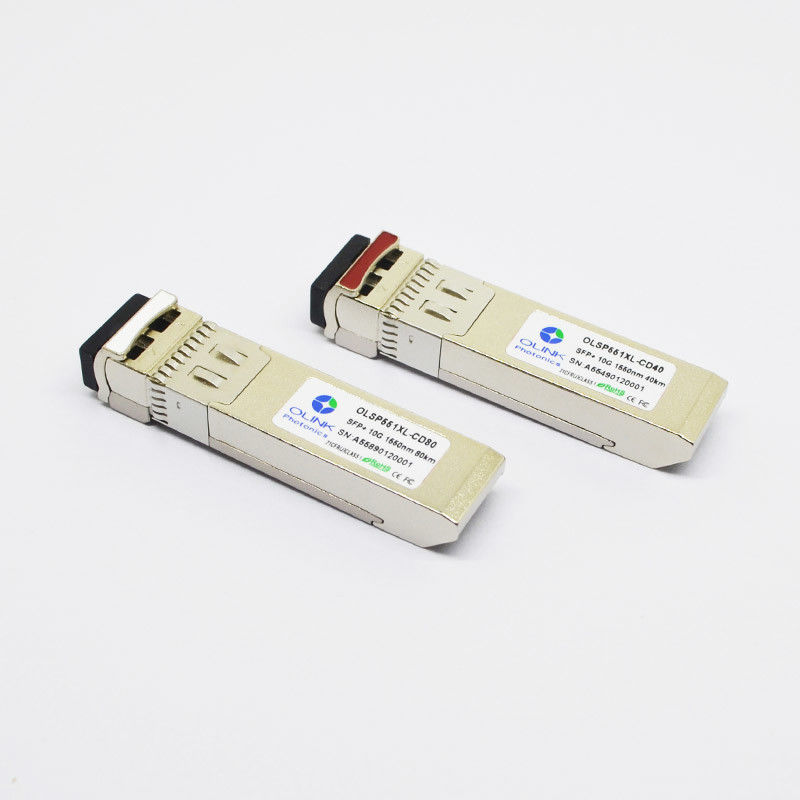

transmisor-receptor óptico de 1550nm los 80km 10G SFP+
Módulo compatible del transmisor-receptor de Cisco SFP-10G-ZR-C 10G-ZR SFP+ 1550nm los 80km SMF
Descripciones de producto
1. Tipo: SFP+
2. compatibilidad: Proveedor múltiple MSA compatible
3. longitud de onda de Tx/Rx: 1550 nanómetro. /1550 nanómetro.
4. medios tipo: Fibra unimodal (SMF)
5. Max. Distance: 80 kilómetros
6. tarifa de datos: 1.25-10.31 Gbps
7. temperatura: 0°-70°C estándar
Datos técnicos
| Longitud de onda de TX: | 1550 nanómetro. | Medios tipo: | Fibra unimodal (SMF) |
| RX Wavelenght: | 1550 nanómetro. | Distancia máxima: | los 80km |
| Tarifa de datos apoyada: | 1.25-10.31 Gbps | Usos apoyados: | Ethernet 10G (10.31Gbps), Gigabit Ethernet (1,25 Gbps), STM-64 (9.95Gbps) |
| Conectores: | LC doble | Tipo del transmisor: | Laser de EML |
| Poder que transmite mínimo: | 0 DB | Tipo del receptor: | Fotodiodo de APD |
| Poder que transmite máximo: | DB 5 | Conformidad: | Seguridad obediente, INF-8074i, RoHS, SFP MSA del CE, de la clase 1 FDA y de laser IEC60825-1 |
| Sensibilidad del receptor: | -23 dBm | Poder: | Seguridad obediente, RoHS, SFF-8431, SFP MSA del CE, de la clase 1 FDA y de laser IEC60825-1 |
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
| Transmisor | ||||||
| Longitud de onda de funcionamiento | λ | 1543 | 1550 | 1557 | nanómetro | |
| Avenida. de potencia de salida (permitido) | PAVIMENTE | 0 | 5 | dBm | 1 | |
| Ratio de la supresión del Lado-modo | SMSR | 30 | DB | |||
| Ratio de la extinción | ER | 8,2 | DB | |||
| Anchura espectral del RMS | Δλ | 1 | nanómetro | |||
| Ruido relativo de la intensidad | RIN | -128 | dB/Hz | |||
| Ojo óptico de la salida | Obediente con IEEE 0802.3ae | |||||
| Receptor | ||||||
| Longitud de onda de funcionamiento | λ | 1260 | 1610 | nanómetro | ||
| Sensibilidad del receptor | PSEN1 | -24 | dBm | 2 | ||
| Reflexión de Recevier | Rrx | -27 | DB | |||
| Sobrecarga | PAVIMENTE | -7 | dBm | |||
| El LOS afirma | PA | -37 | dBm | |||
| El LOS De-afirma | Paladio | -28 | dBm | |||
| Histéresis del LOS | Paladio-PA | 0,5 | DB | |||
Notas:
1. Medido con el ER=9dB peor
2. PRBS 231 – 1 y BER-12@10.3125G<10>
Características de producto
●Apoya 9,95 a las tasas de bits 11.3Gb/s con los CDR duales
●Conector a dos caras del LC
●Huella enchufable caliente de SFP+
●Transmisor refrescado de 1550nm EML, receptor de APD
●Aplicable para la conexión de los 80km SMF
●Bajo consumo de energía, < 1="">
●Interfaz del monitor de diagnóstico de Digitaces
●Interfaz óptico obediente a IEEE 802.3ae 10GBASE-ZR
●Interfaz eléctrico obediente a SFF-8431, SFF-8432
●Temperatura de caso de funcionamiento:
Commerical: °C 0 a 70
Usos
●10GBASE-ZR en 10.3125Gbps
●OTN G.709 OTU1e/2/2e
●canal de la fibra de 4x, de 8x y de 10x 10G
●Otros vínculos ópticos
Escrito de producto
Los transmisores-receptores del OLSP551XL-CD80 de Olinkcom son transmisores-receptores enchufables aumentados del pequeño factor de forma SFP+ diseñados para el uso en los vínculos los hasta 80km de la multi-tarifa 10-Gigabit de la fibra del solo modo G.652. Son obedientes con SFF-8431, SFF-8432 y el ZR de Ethernet de la ayuda 10G y 10G las funciones de los diagnósticos de la fibra Channel.Digital están disponibles vía una interfaz en serie de dos hilos, como se especifica en SFF-8472. Los diseños del transmisor-receptor se optimizan para el alto rendimiento y rentable para suministrar a clientes las mejores soluciones para la telecomunicación y el datacom.
