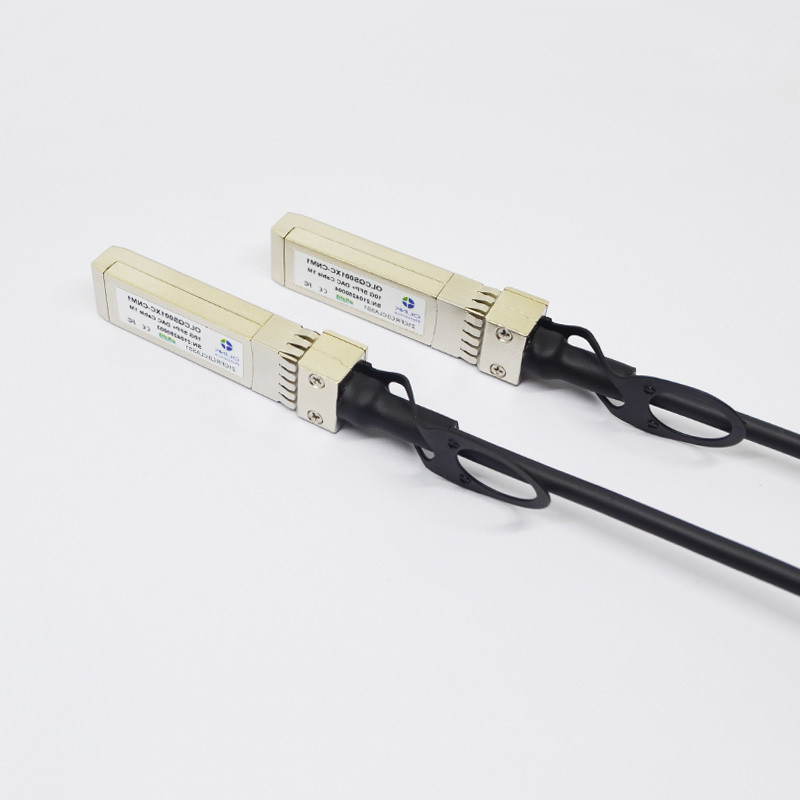

Conector de borde compatible de los pernos del enebro 10G SFP+ DAC Twinax Cable 3M With 20

SFP+ DAC Specifications

Número de carriles

Tx y Rx

Tarifa de datos del canal

10,3125 Gbps

Temperatura de funcionamiento

0 a + 70°C

Temperatura de almacenamiento

-40 a + 85°C

Voltaje de fuente

3,3 nominal de V

Interfaz eléctrico

conector de borde de 20 pernos

Interfaz de la gestión

Serial, I2C

Pin

Lógica

Símbolo

Descripción

1

VeeT

Tierra del transmisor del módulo

2

LVTTL-O

Tx_Fault

Falta del transmisor del módulo

3

LVTTL-I

Tx_Disable

Neutralización del transmisor; Apaga salida del laser del transmisor

4

LVTTL-I/O

SDA

línea de datos de dos hilos de la interfaz en serie (lo mismo como MOD-DEF2 en INF-8074i)

5

LVTTL-I/O

LCC

reloj de dos hilos de la interfaz en serie (lo mismo como MOD-DEF1 en INF-8074i)

6

Mod_ABS

Módulo ausente, conectado con VeeT o VeeR en el módulo

7

LVTTL-I

RS0

Rate Select 0, controla opcionalmente el receptor del módulo de SFP+

8

LVTTL-O

Rx_LOS

Pérdida del receptor de indicación de la señal (en FC señaló como Rx_LOS y en Ethernet señalada como señal detecte)

9

LVTTL-I

RS1

Rate Select 1, controla opcionalmente el transmisor del módulo de SFP+

10

Vire

Tierra del receptor del módulo

11

Vire

Tierra del receptor del módulo

12

CML-O

RD

El receptor invirtió salida de datos

13

CML-O

RD+

El receptor No-invirtió salida de datos

14

Vire

Tierra del receptor del módulo

Número de parte

Descripción

OLSP01XC-CN3

SFP+, hasta 10 Gb/s, cable de cobre, 0~70℃, 3M

OLSP01XC-IN3

SFP+, hasta 10Gb/s, cable de cobre, -40~85℃, 3M
