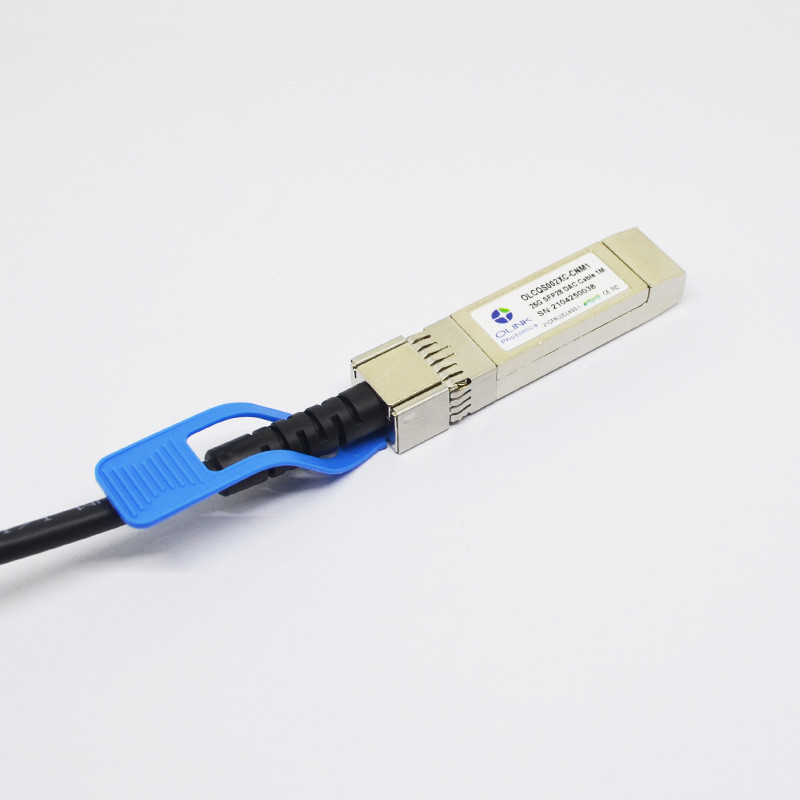

Cables 3M Cisco Compatible de SFP28 DAC Cable Copper 25G Twinax

Cable directo pasivo compatible 3M de Twinax del cobre de la fijación de Cisco SFP-H25G-CU3M 25G SFP28

Los montajes de cable pasivos del SFP28 de Olinkcom son el alto rendimiento, soluciones rentables de la entrada-salida para Ethernet 25G. Los cables de cobre SFP28 permiten el hardware fabrican para alcanzar altas densidad, flexibilidad de configuración y utilización portuarias en un costo muy bajo y un presupuesto de poder reducido

Características de alta velocidad

Parámetro	Símbolo	Minuto	Tipo	Máximo	Unidades	Notas
Impedancia diferenciada	RIN, P-P	90	100	110	Ω
Pérdida de inserción	SDD21	8		22,48	DB	En 12,8906 gigahertz
Diferencial Pérdida de vuelta	SDD11	12,45		Vea 1	DB	En 0,05 a 4,1 gigahertz
Diferencial Pérdida de vuelta	SDD22	3,12		Vea 2	DB	En 4,1 a 19 gigahertz
Común-modo a común-modo pérdida de vuelta de la salida	SCC11	2			DB	En 0,2 a 19 gigahertz
Común-modo a común-modo pérdida de vuelta de la salida	SCC22	2			DB	En 0,2 a 19 gigahertz
Diferencial al común-modo pérdida de vuelta	SCD11	12		Vea 3	DB	En 0,01 a 12,89 gigahertz
Diferencial al común-modo pérdida de vuelta	SCD22	10,58		Vea 4	DB	En 12,89 a 19 gigahertz
Diferencial al modo común Pérdida de conversión	SCD21-IL	10				En 0,01 a 12,89 gigahertz
				Vea 5	DB	En 12,89 a 15,7 gigahertz
		6,3				En 15,7 a 19 gigahertz
Margen operativo del canal	COM	3			DB

Notas:

Coeficiente de reflexión dado por la ecuación SDD11 (DB) < 16="">
Coeficiente de reflexión dado por la ecuación SDD11 (DB) < 10="">
Coeficiente de reflexión dado por la ecuación SCD11 (DB) < 22="" -="">
Coeficiente de reflexión dado por la ecuación SCD11 (DB) < 15="" -="">
Coeficiente de reflexión dado por la ecuación SCD21 (DB) < 27="" -="">

Conformidad reguladora

Característica	Método de prueba	Funcionamiento
Descarga electrostática (ESD) a los pernos eléctricos	Método 3015,7 de MIL-STD-883C	Clase 1 (voltios >2000)
Interferencia electromágnetica (EMI)	Clase B de la FCC	Obediente con estándares
	Clase B del Cenelec EN55022
	Clase B de CISPR22 ITE
Inmunidad del RF (IRF)	IEC61000-4-3	No muestre típicamente ningún efecto mensurable de un campo del 10V/m barrido a partir del 80 a 1000MHz
Conformidad de RoHS	RoHS 2011/65/EU y él directivos es los directorios 6/6 de la enmienda	RoHS 6/6 obediente

Definición de función del Pin

Pin	Lógica	Símbolo	Descripción
1		VeeT	Tierra del transmisor del módulo
2	LVTTL-O	Tx_Fault	Falta del transmisor del módulo
3	LVTTL-I	Tx_Disable	Neutralización del transmisor; Apaga salida del laser del transmisor
4	LVTTL-I/O	SDA	línea de datos de dos hilos de la interfaz en serie (lo mismo como MOD-DEF2 en INF-8074i)
5	LVTTL-I/O	LCC	reloj de dos hilos de la interfaz en serie (lo mismo como MOD-DEF1 en INF-8074i)
6		Mod_ABS	Módulo ausente, conectado con VeeT o VeeR en el módulo
7	LVTTL-I	RS0	Rate Select 0, controla opcionalmente el receptor del módulo de SFP+
8	LVTTL-O	Rx_LOS	Pérdida del receptor de indicación de la señal (en FC señaló como Rx_LOS y en Ethernet señaló como la señal detecta)
9	LVTTL-I	RS1	Rate Select 1, controla opcionalmente el transmisor del módulo de SFP+
10		Vire	Tierra del receptor del módulo
11		Vire	Tierra del receptor del módulo
12	CML-O	RD	El receptor invirtió salida de datos
13	CML-O	RD+	El receptor No-invirtió salida de datos
14		Vire	Tierra del receptor del módulo
15		VccR	Fuente del receptor 3,3 V del módulo
16		VccT	Fuente del transmisor 3,3 V del módulo
17		VeeT	Tierra del transmisor del módulo
18	CML-I	TD+	El transmisor No-invirtió datos entró
19	CML-I	TD	El transmisor invirtió datos entró
20		VeeT	Tierra del transmisor del módulo

Especificaciones mecánicas

El conector es compatible con la especificación SFF-8432.

Cables 3M Cisco Compatible de SFP28 DAC Cable Copper 25G Twinax 0

Información el ordenar

Número de parte	Descripción
OLSP02XC-CDM3	SFP28, hasta 25,781 Gb/s, cable de cobre, 0~70℃, 3M

etiqueta:

Lugar de origen:	CHINA
Nombre de la marca:	OLKOPTO
Certificación:	CE, RoHS, FCC, FDA, UL, EMC, ISO9001
Número de modelo:	OLSP02XC-CNM3

Cantidad de orden mínima:	1 PC
Precio:	negotiable
Detalles de empaquetado:	BOLSO 1PC/FOIL
Tiempo de entrega:	3-6 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	80-120k por mes

Número de parte de Cisco:	SFP-H25G-CU3M	Tipo de forma:	SFP28 a SFP28
Tarifa de datos:	25g	Longitud de cable:	3M
Activo/voz pasiva:	Pasivo	AWG del alambre:	30awg
Material de la chaqueta:	PVC	Gama de temperaturas:	°C 0~ 70
Alta luz:	25g SFP28 DAC Cable , cable de 25G Twinax , cables de 25g SFP28 Twinax
