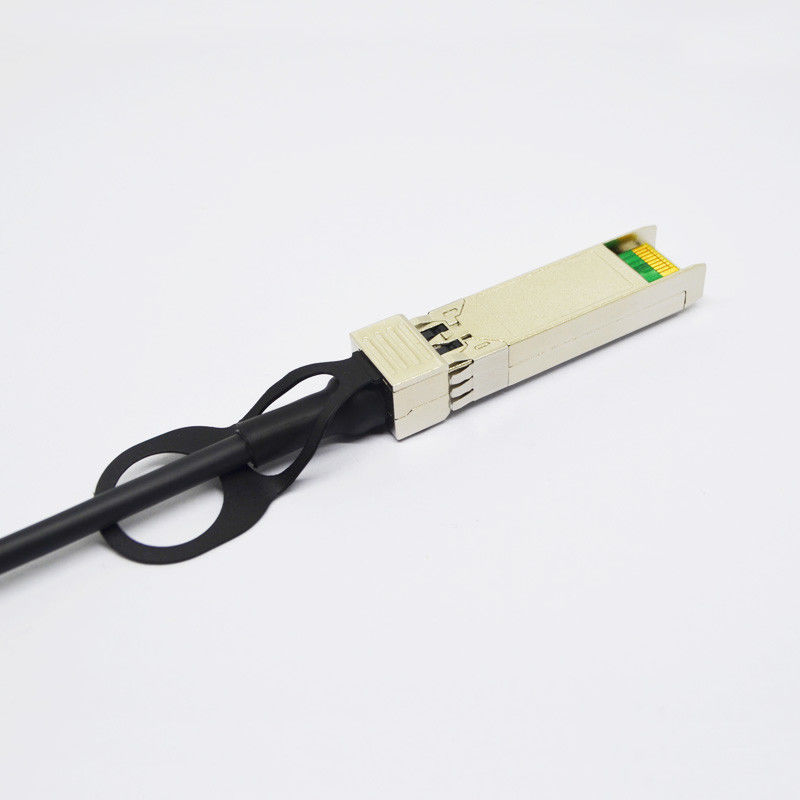

La fijación directa compatible de HPE H3C telegrafía SFP+ al cobre Twinax DAC el 1M de SFP+

Pin

Lógica

Símbolo

Descripción

1

VeeT

Tierra del transmisor del módulo

2

LVTTL-O

Tx_Fault

Falta del transmisor del módulo

3

LVTTL-I

Tx_Disable

Neutralización del transmisor; Apaga salida del laser del transmisor

4

LVTTL-I/O

SDA

línea de datos de dos hilos de la interfaz en serie (lo mismo como MOD-DEF2 en INF-8074i)

5

LVTTL-I/O

LCC

reloj de dos hilos de la interfaz en serie (lo mismo como MOD-DEF1 en INF-8074i)

6

Mod_ABS

Módulo ausente, conectado con VeeT o VeeR en el módulo

7

LVTTL-I

RS0

Rate Select 0, controla opcionalmente el receptor del módulo de SFP+

8

LVTTL-O

Rx_LOS

Pérdida del receptor de indicación de la señal (en FC señaló como Rx_LOS y en Ethernet señaló como la señal detecta)

9

LVTTL-I

RS1

Rate Select 1, controla opcionalmente el transmisor del módulo de SFP+

10

Vire

Tierra del receptor del módulo

11

Vire

Tierra del receptor del módulo

12

CML-O

RD

El receptor invirtió salida de datos

13

CML-O

RD+

El receptor No-invirtió salida de datos

14

Vire

Tierra del receptor del módulo

15

VccR

Fuente del receptor 3,3 V del módulo

16

VccT

Fuente del transmisor 3,3 V del módulo

17

VeeT

Tierra del transmisor del módulo

18

CML-I

TD+

El transmisor No-invirtió datos entró

19

CML-I

TD

El transmisor invirtió datos entró

20

VeeT

Tierra del transmisor del módulo

Número de parte

Descripción

OLCS001XC-CNMx

Cable pasivo de la fijación directa de SFP+ (10GSFP+Cu), el 1m, 3M, los 5m, AWG: 30, 0ºC ~ +70ºC

x significa

el 1=1m, los 3=3m, los 5=5m
