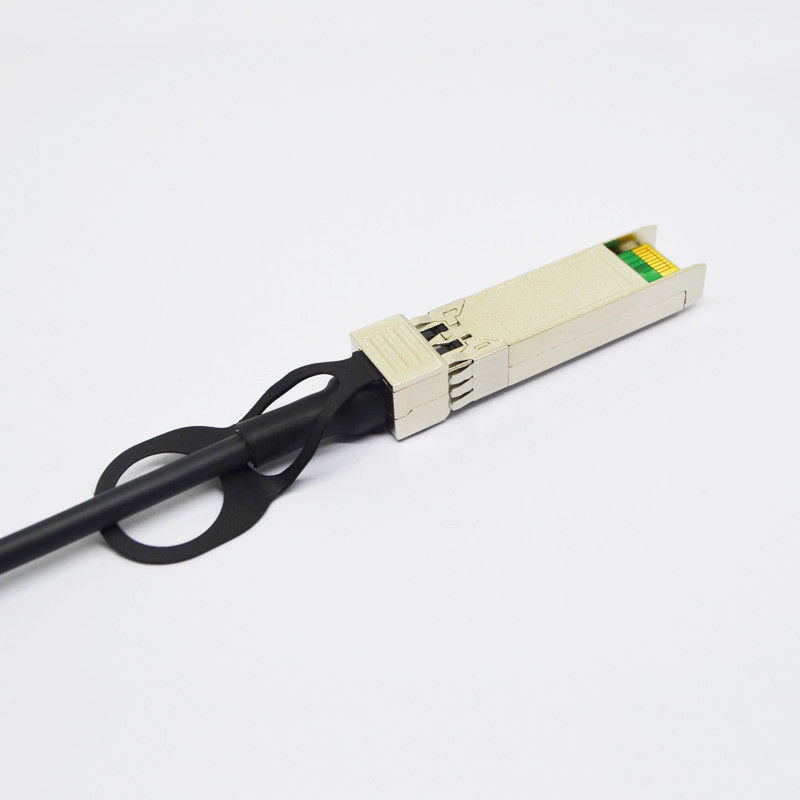

La fijación directa pasiva compatible 10G de Cisco telegrafía el cable de SFP+ Twinax

Cisco Compatible 10G Passive Direct Attach Cables SFP+ Twinax Cable

Informacion basica

Lugar de origen:	CHINA
Nombre de la marca:	OLKOPTO
Certificación:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Número de modelo:	OLSP01XC-CN1

Cantidad de orden mínima:	1 PC
Detalles de empaquetado:	Paquete individual
Tiempo de entrega:	3-5 días laborables
Condiciones de pago:	T/T o 30 días netos
Capacidad de la fuente:	80-100K por mes

Contactar ahora

Número de parte de Cisco:

SFP-H10GB-CU1M

Nombre del vendedor:

Olinkcom

Tipo del conector:

SFP+ a SFP+

Tarifa de datos:

10Gbps

AWG:

30awg

Longitud de cable:

el 1m

Material de la chaqueta:

PVC

Temperatura:

0~70℃

Alta luz:

Cables directos de la fijación 30AWG

cables directos pasivos de la fijación 10G

Cable de SFP+ Twinax

La fijación directa pasiva compatible 10G de Cisco telegrafía el cable de SFP+ Twinax

Cable directo pasivo de Twinax del cobre de la fijación de Cisco SFP-H10GB-CU1M Compatible 10G SFP+

Descripción general

Los cables directos de la fijación de SFP+ son obedientes con las especificaciones SFF-8431, SFF-8432 y SFF-8472. Las diversas opciones del indicador de alambre son de 30 a 24 AWG disponible con diversas opciones de la longitud de cable (el hasta 1M).

Características de producto generales

SFP+ DAC Specifications
Número de carriles	Tx y Rx
Tarifa de datos del canal	10,3125 Gbps
Temperatura de funcionamiento	0 a + 70°C
Temperatura de almacenamiento	-40 a + 85°C
Voltaje de fuente	3,3 nominal de V
Interfaz eléctrico	conector de borde de 20 pernos
Interfaz de la gestión	Serial, I2C

Definición de función del Pin

Pin	Lógica	Símbolo	Descripción
1		VeeT	Tierra del transmisor del módulo
2	LVTTL-O	Tx_Fault	Falta del transmisor del módulo
3	LVTTL-I	Tx_Disable	Neutralización del transmisor; Apaga salida del laser del transmisor
4	LVTTL-I/O	SDA	línea de datos de dos hilos de la interfaz en serie (lo mismo como MOD-DEF2 en INF-8074i)
5	LVTTL-I/O	LCC	reloj de dos hilos de la interfaz en serie (lo mismo como MOD-DEF1 en INF-8074i)
6		Mod_ABS	Módulo ausente, conectado con VeeT o VeeR en el módulo
7	LVTTL-I	RS0	Rate Select 0, controla opcionalmente el receptor del módulo de SFP+
8	LVTTL-O	Rx_LOS	Pérdida del receptor de indicación de la señal (en FC señaló como Rx_LOS y en Ethernet señaló como la señal detecta)
9	LVTTL-I	RS1	Rate Select 1, controla opcionalmente el transmisor del módulo de SFP+
10		Vire	Tierra del receptor del módulo
11		Vire	Tierra del receptor del módulo
12	CML-O	RD	El receptor invirtió salida de datos
13	CML-O	RD+	El receptor No-invirtió salida de datos
14		Vire	Tierra del receptor del módulo
15		VccR	Fuente del receptor 3,3 V del módulo
16		VccT	Fuente del transmisor 3,3 V del módulo
17		VeeT	Tierra del transmisor del módulo
18	CML-I	TD+	El transmisor No-invirtió datos entró
19	CML-I	TD	El transmisor invirtió datos entró
20		VeeT	Tierra del transmisor del módulo

Especificaciones mecánicas

El conector es compatible con la especificación SFF-8432.

La fijación directa pasiva compatible 10G de Cisco telegrafía el cable de SFP+ Twinax 0

Información el ordenar

Número de parte	Descripción
OLSP01XC-CN1	SFP+, hasta 10 Gb/s, cable de cobre, 0~70℃, el 1M
OLSP01XC-IN1	SFP+, hasta 10Gb/s, cable de cobre, -40~85℃, el 1M
