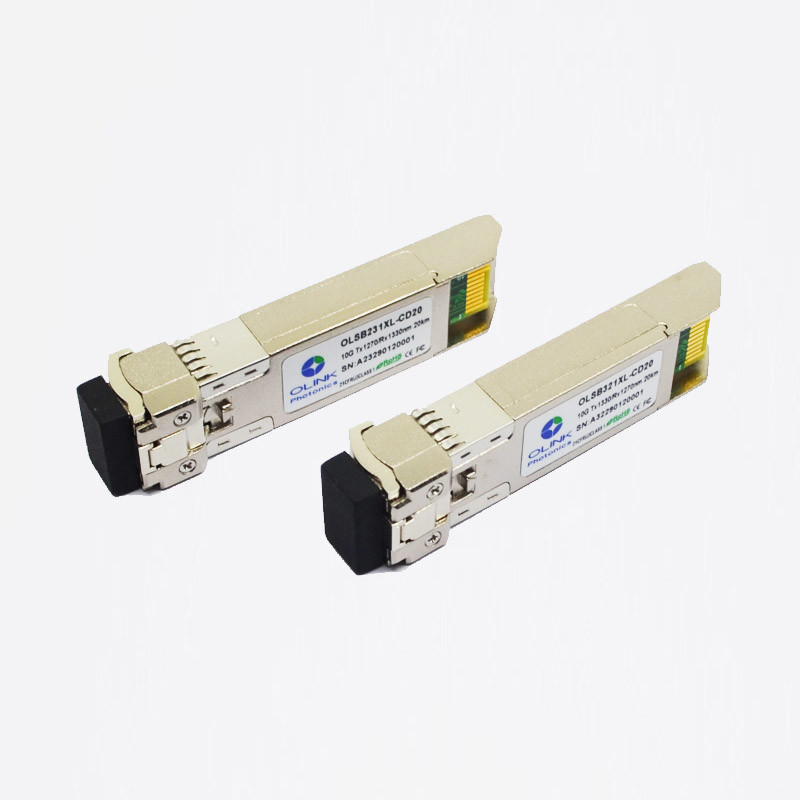

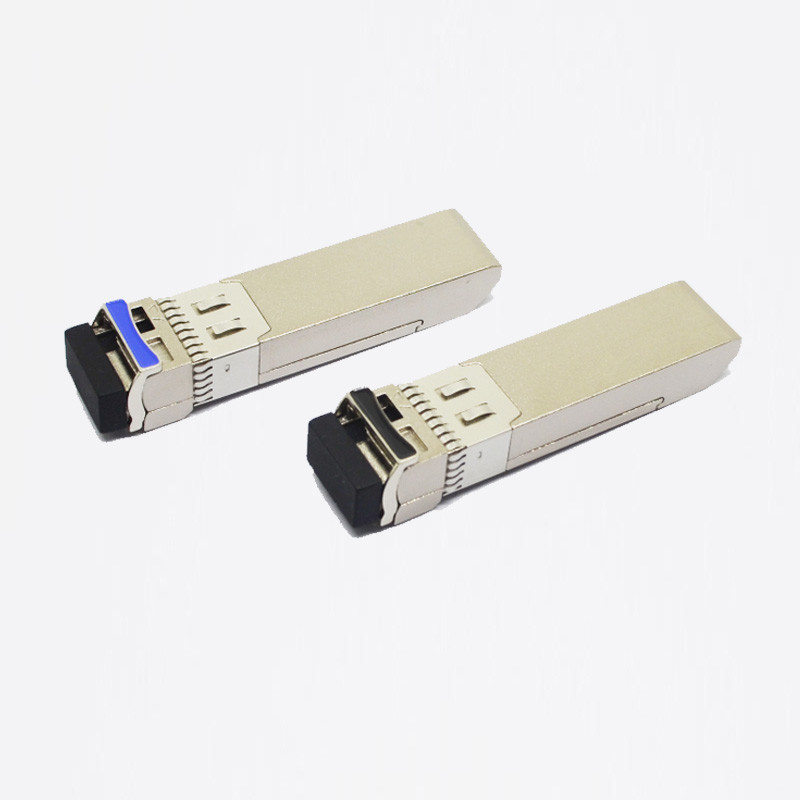

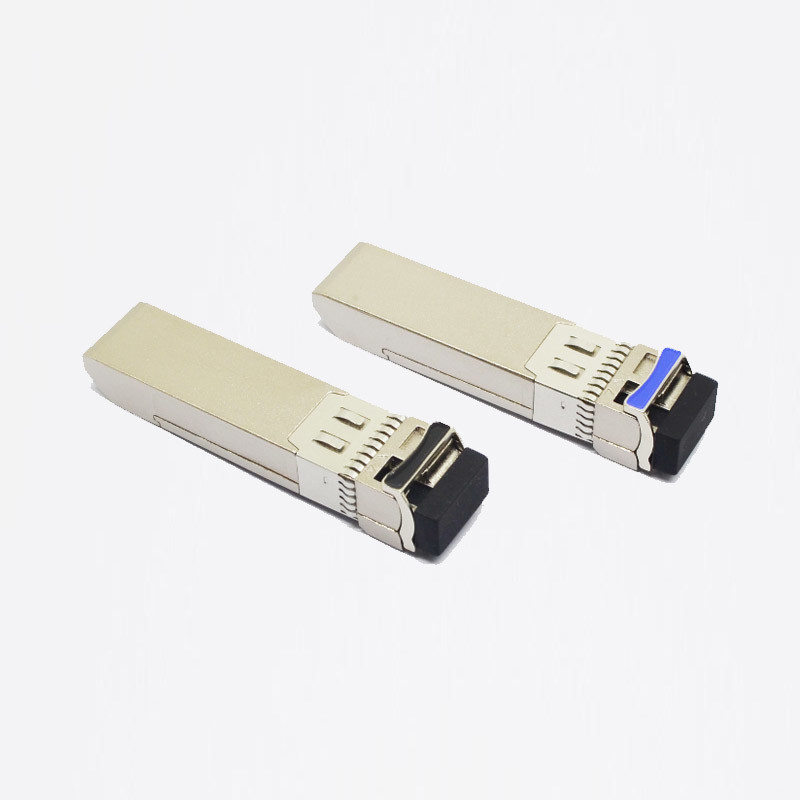

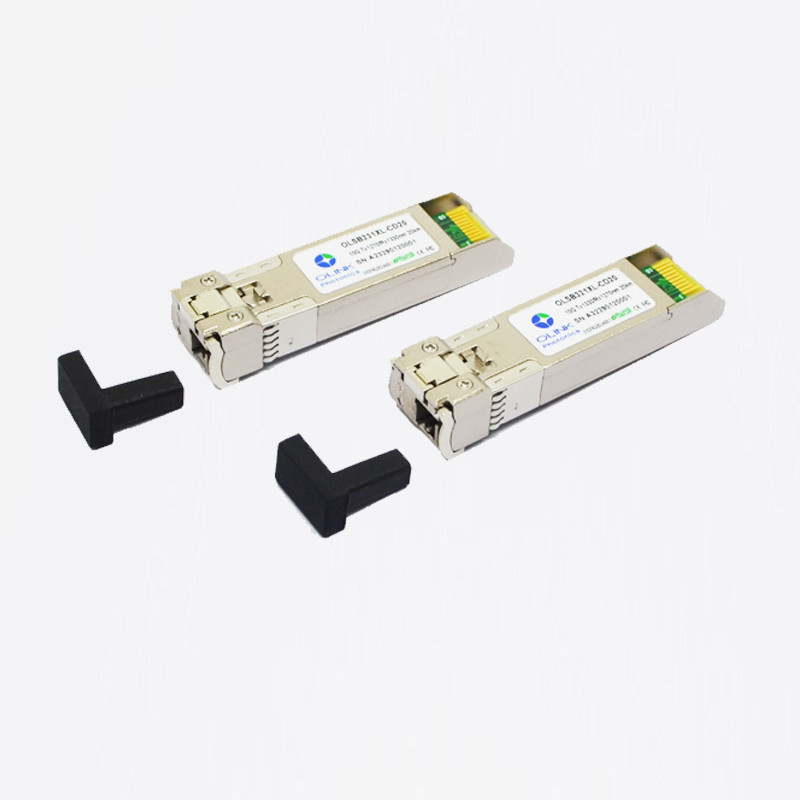

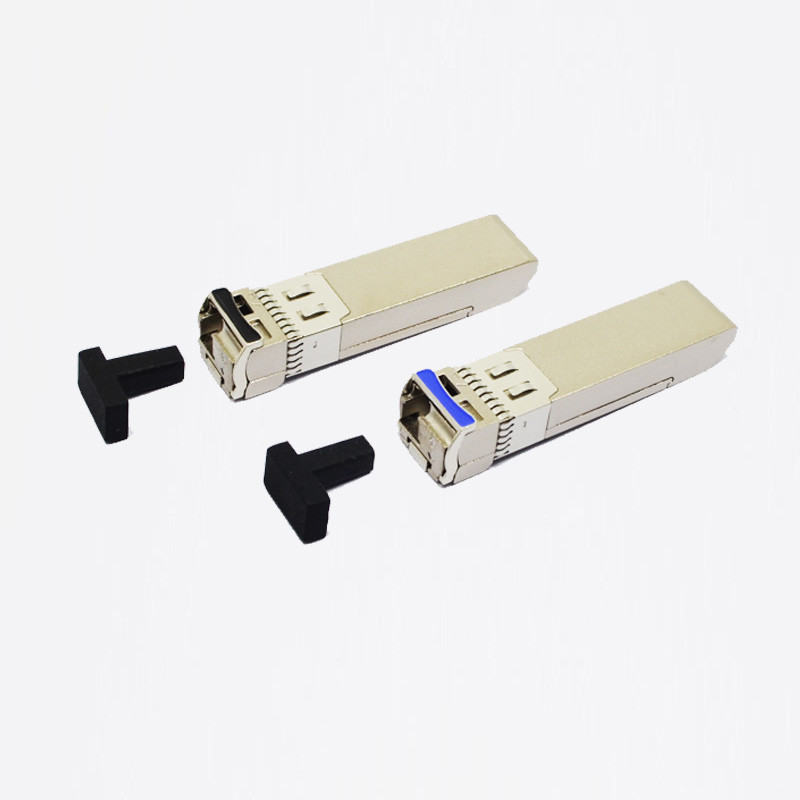

BiDi 1330nm-TX/módulo del transmisor-receptor de 1270nm-RX los 20km 10G SFP+

Módulo del transmisor-receptor de SFP-10G-BX20D 10G BiDi SFP+ 1330nm-TX/1270nm-RX los 20km

Descripciones de producto

El transmisor-receptor del solo modo de la serie del OLSB321XL-CD20 de Olinkphotonics es pequeño factor de forma que el módulo enchufable para las comunicaciones de datos ópticas tales como 10GBASE-LR/LW definió por IEEE 802.3ae. Está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe. El módulo OLSBxx1XL-CD20 se diseña para la fibra del solo modo y actúa en una longitud de onda nominal de 1270nm o de 1330nm; La sección del transmisor utiliza un pozo múltiple DFB del quántum, que es laser de la clase 1 obediente según receptor internacional del estándar de seguridad IEC-60825.The que la sección utiliza un preamplificador integrado del detector de InGaAs (IDP) montó en un jefe óptico y un poste-amplificador limitador IC. Los diseños del transmisor-receptor se optimizan para el alto se realizan - ance y rentable para suministrar a clientes las mejores soluciones para la telecomunicación.

Grados máximos absolutos

Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.

Características de funcionamiento generales

Características eléctricas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-20 al ℃ 80, VCC = 3,13 a 3,47 V)

Notas:

1. Conectado directamente con los pernos de la entrada de datos de TX. Acoplamiento de la CA de los pernos en el conductor IC del laser.

2. En la terminación diferenciada 100Ω.

3. 20 – el 80%. Medido con el modelo del tablero de prueba de conformidad del módulo y de prueba de OMA. El uso de la secuencia cuatro 1's y cuatro 0's en el PRBS 9 es una alternativa aceptable.

4. El LOS es una salida de colector abierto. Debe ser levantado con 4.7kΩ – 10kΩ en el anfitrión el tablero. La operación normal es la lógica 0; la pérdida de señal es la lógica 1.

Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)

Notas:

1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.

2. Medido con el ER peor; BER-12<10>; 231 ^{– 1} PRBS.

Información el ordenar
