Modo multi compatible del transmisor-receptor Sr4 850nm el 150m Mpo de Cisco 40G QSFP+

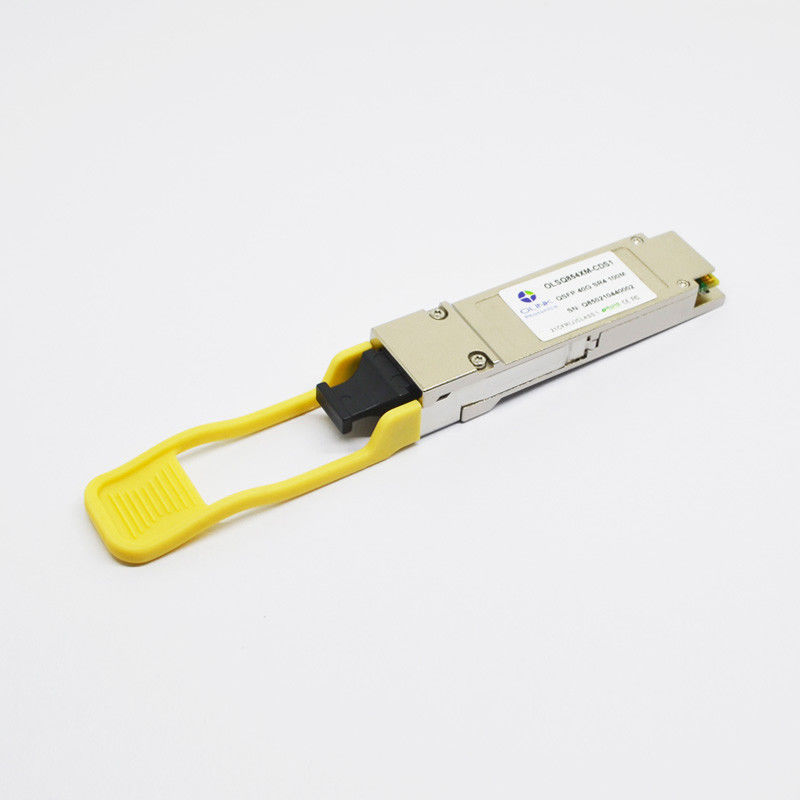

Módulo óptico compatible del transmisor-receptor de Cisco QSFP-40G-SR4 40G QSFP+ SR4 850nm el 150m MPO
Descripción de producto
Este transmisor-receptor es obediente con QSFP+ MSA, IEEE 802.3ba 40GBASE-SR4 y desbloqueo al estándar 4x10GBASE-SR. Las funciones de los diagnósticos de Digitaces están también disponibles vía el interfaz de I2C, según lo especificado por el QSFP+ MSA, para permitir el acceso a los parámetros de funcionamiento en tiempo real. Con estas características, este fácil instalar, transmisor-receptor intercambiable caliente es conveniente ser utilizado en diversos usos, tales como centros de datos, las redes del campus y de computación, las interconexiones en y entre los interruptores, los routeres, los NIC y equipo de transporte.
Grados máximos absolutos
| Parámetro |
Símbolo |
Mínimo. |
Máximo. |
Unidad |
Nota |
| Voltaje de fuente |
Vcc |
-0,5 |
3,6 |
V |
|
| Temperatura de almacenamiento |
TS |
-40 |
85 |
°C |
|
| Humedad relativa |
Derecho |
0 |
85 |
% |
|
| Umbral de daño, por carril |
Despegue |
3,4 |
|
dBm |
|
Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.
Características de funcionamiento generales
| Parámetro |
Valor |
Unidad |
Nota |
| Factor de forma del módulo |
QSFP+ |
|
|
| Número de carriles |
4 Tx y 4 Rx |
|
|
| Tarifa de datos global máxima |
42,0 |
Gb/s |
|
| Los datos máximos valoran por carril |
10,3125 |
Gb/s |
|
| Protocolos apoyados |
Los usos típicos incluyen 40G Ethernet, Infiniband, canal de la fibra, SATA/SAS3 |
|
|
| Interfaz y Pin-hacia fuera eléctricos |
conector de borde 38-pin, Pin-hacia fuera según lo definido por el QSFP+ MSA |
|
|
| Interfaz de la gestión |
Serial, I2C-based, 400 kilociclos de frecuencia máxima |
|
|
| Parámetro |
Símbolo |
Minuto |
Tipo |
Máximo |
Unidades |
Nota |
| Tasa de bits por carril |
BR |
|
10,3125
|
|
Gb/sec |
1 |
| Ratio de error de pedazo |
AZUFAIFAS |
|
|
1e-12
|
|
2
|
| Distancia en OM3 MMF (CDS1) |
D1 |
|
|
100 |
metros |
3
|
| Distancia en OM4 MMF (CDS1) |
D2 |
|
|
150 |
metros |
3 |
Notas:
1. Obediente con Ethernet 40G. Compatible con Gigabit Ethernet 1/10 y el canal de la fibra 1/2/4/8/10G.
2. Probado con un modelo de pruebade PRBS 231-1.
3. Por 40GBASE-SR4, IEEE 802.3ba, pertenece al número de parte: OLSQ854XM-CDS1
Características de producto
●Apoya 9,95 a las tasas de bits 10.3125Gb/s por el canal
●Cuatro-canal, receptáculo de 1x12 MPO
●Factor de forma enchufable caliente de QSFP+
●Tecnología del arsenal de VCSEL 850nm
●Aplicable para el 100m en OM3 MMF, 150mon OM4 MMF.
●Funciones de diagnóstico digitales incorporadas
●Bajo consumo de energía, < 1="">
●Interfaz eléctrico de Unretimed XLPPI
●Temperatura de caso de funcionamiento: 0°C al °C 70
