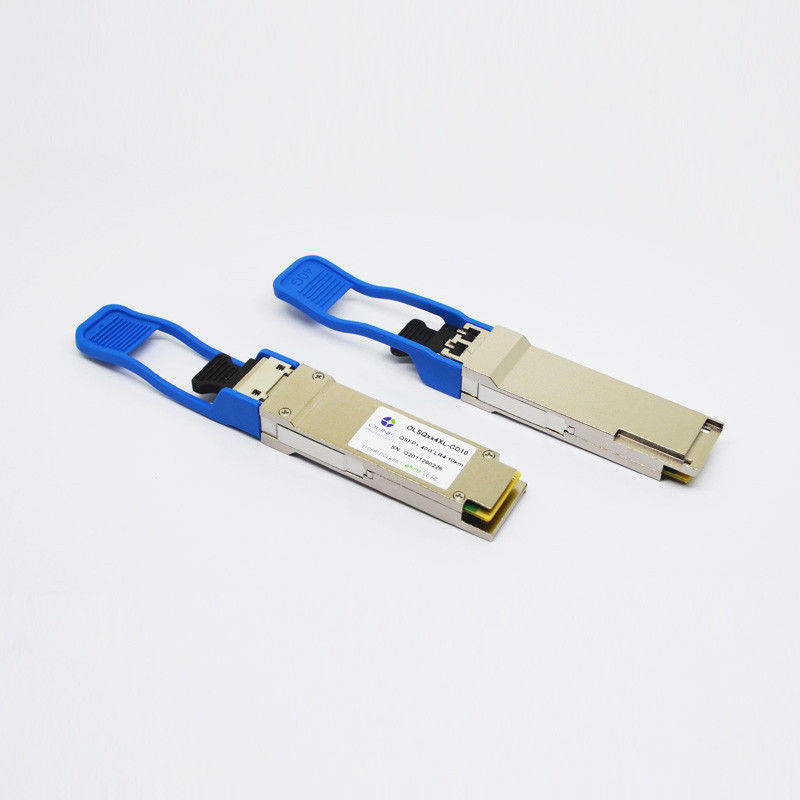

transmisor-receptor LR4 PSM MikroTik de los DOM QSFP+ MPO de 40G los 2km el 10km compatible
Transmisor-receptor compatible de los DOM MPO de MikroTik QSFP+ 40G LR4 PSM 1270~1330nm MPO los 2km/10km
Características de producto
●módulos lleno-a dos caras del transmisor-receptor del Cuatro-canal
●Tarifa de datos de la transmisión hasta 11.2Gbit/s por el canal
●Transmisión de los hasta 2km de la fibra del solo modo
●Bajo consumo de energía <2>
●Temperatura de caso de funcionamiento
0℃~70℃
●voltaje de fuente de alimentación 3.3V
●RoHS 6 obediente
●Factor de forma enchufable caliente de QSFP
●Solo receptáculo del conector de MPO
●Función de diagnóstico digital incorporada
Usos
●InfiniBand QDR, RDA y SDR
●Ethernet 40G
●Interconexiones de alta velocidad propietarias
●Centro de datos
Descripciones de producto
El OLSQxx4XL-CD02 de Olinkcom es un Cuatro-canal, enchufable, paralelo, transmisor-receptor fibroóptico de QSFP+ para InfiniBand QDR/DDR/SDR, canal de la fibra 10G/8G/4G/2G. y usos del SAS. El módulo óptico lleno-a dos caras de QSFP ofrece a la independiente 4 para transmitir y para recibir los canales, cada capaz de la operación 10.3Gbps para un agregado
índice de datos de 40Gbps los 2km usando fibra del solo modo. Estos módulos se diseñan para actuar sobre sistemas de la fibra del solo modo usando arsenal de laser de 1310nm DFB. Un cable de cinta de fibra óptica con un conector de MPO/MTPTM se puede tapar en el receptáculo del módulo de QSFP. QSFP+ PSM LR4 es una clase de transmisor-receptor paralelo que proporcione densidad portuaria creciente y el ahorro de costes total de sistema.
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λc |
1270 |
1310 |
1350 |
nanómetro |
|
| Avenida. de potencia de salida |
PAVIMENTE |
-5,2 |
|
+1 |
dBm |
|
|
Diferencia en poder del lanzamiento
entre cualquier dos carriles (OMA)
|
DL |
|
|
5 |
DB |
|
| Ratio de la extinción |
ER |
3,5 |
|
|
DB |
|
| Poder máximo, cada carril |
PP |
|
|
4 |
dBm |
|
| Pena de la dispersión, cada carril |
TDP |
|
|
3,5 |
DB |
|
|
Poder medio del lanzamiento de APAGADO
transmisor, cada carril
|
POFF |
|
|
-30 |
DB |
|
|
Coordenadas de la máscara de ojo:
X1, X2, X3, Y1, Y2, Y3
|
VALORES DE LA ESPECIFICACIÓN
0,23, 0,34, 0,43, 0,27, 0,35, 0,4
|
Ratio de golpe =
5x10-5
|
| Receptor |
| Longitud de onda de funcionamiento |
λc |
1270 |
|
1350 |
nanómetro |
|
| Sensibilidad subrayada del receptor en OMA (OLSQ854XM-CDS1) |
PSEN1 |
|
|
-11,5 |
dBm |
1 |
| La media recibe el poder, cada carril |
PAVIMENTE |
-11 |
|
+2,4 |
dBm |
|
| Reflexión del receptor |
Rrx |
|
|
-12 |
DB |
|
| El LOS afirma |
PA |
-30 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-15 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Más detalles de nuestros productos:
Altos componentes ópticos confiables y diseño excelente
Laser 1.DLB y fotodiodo del PIN
- Distancia de transmisión larga.
- Velocidad y funcionamiento
finger del oro 2.Thick
- Operación estable
- Repetido tape y desenchufe
3.Plating oro duro Shell
- Buena disipación de calor
- No puede ser deformado fácilmente
- interferencia Anti-electromágnetica
Transmisión rentable y confiable
- Bajo consumo de energía y estado latente bajo permitir que sus dispositivos de la red trabajen eficientemente
- Los DOM funcionan apoyan la supervisión en tiempo real para la situación del transmisor-receptor.
Prueba de funcionamiento completa con nuestro equipo avanzado
- Certificado y probado en el sistema automático del control de calidad, para asegurar el alto rendimiento en el ambiente de trabajo real. Probado completamente para la compatibilidad en nuestros interruptores hechos juego.
El nuestro embalar y etiquetado:
- Caja antiestática
- Paquete individual
- 10pcs/pallet
- 20pcs/pallet
¡Nuestros todos los módulos tienen 3 años de garantía!
