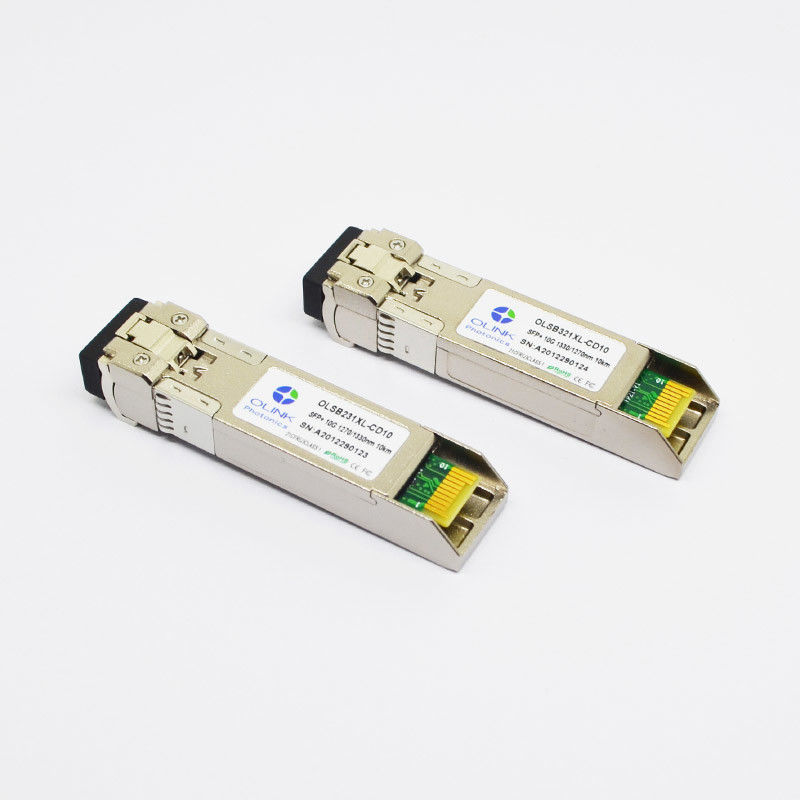

Modo de los DOM LC del transmisor-receptor de la fibra de BiDi 1270nm TX 1330nm RX el 10km 10G SFP+ solo
DOM compatibles LC SMF de Netgear SFP+10G-BXU BiDi 1270nm-TX/1330nm-RX el 10km
Características de producto
●Apoya 9,95 a las tasas de bits 11.3Gb/s
●Conector a una cara del LC
●Huella enchufable caliente de SFP+
●Transmisor sin enfriar de 1270nm DFB, fotodetector del PIN 1330nm
●Transmisor sin enfriar de 1330nm DFB, fotodetector del PIN 1270nm
●Aplicable para la conexión del 10km SMF
●Bajo consumo de energía, < 1="">
●Interfaz del monitor de diagnóstico de Digitaces
●Interfaz óptico obediente a IEEE 802.3ae 10GBASE-LR
●Interfaz eléctrico obediente a SFF-8431
●Temperatura de caso de funcionamiento:
Commerical: °C 0 a 70 industrial: - °C 40 a 85
Usos
●10GBASE-LR en 10.3125Gbps
●10GBASE-LW en 9.953Gbps
●El otro vínculo óptico
Descripciones de producto
El transmisor-receptor del solo modo de la serie D10 del OLSBxx1XL-C de Olinkcom (yo) es pequeño factor de forma que el módulo enchufable para las comunicaciones de datos ópticas tales como 10GBASE-LR/LW definió por IEEE 802.3ae. Está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe. El módulo OLSBxx1XL-CD10 se diseña para la fibra del solo modo y actúa en una longitud de onda nominal de 1270nm o de 1330nm; La sección del transmisor utiliza un pozo múltiple DFB del quántum, que es laser de la clase 1 obediente según receptor internacional del estándar de seguridad IEC-60825.The que la sección utiliza un preamplificador integrado del detector de InGaAs (IDP) montó en un jefe óptico y un poste-amplificador limitador IC. Los diseños del transmisor-receptor se optimizan para el alto se realizan - ance y rentable para suministrar a clientes las mejores soluciones para la telecomunicación.
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
1250 |
1270 |
1290 |
nanómetro |
|
| 1310 |
1330 |
1350 |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-6 |
|
0 |
dBm |
1 |
| Ratio de la supresión del Lado-modo |
SMSR |
30 |
|
|
DB |
|
| Ratio de la extinción |
ER |
4 |
4,5 |
|
DB |
|
| Anchura espectral del RMS |
Δλ |
|
|
1 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
50 |
picosegundo |
|
| Pena de la dispersión |
TDP |
|
|
3,2 |
DB |
|
| Ruido relativo de la intensidad |
RIN |
|
|
-128 |
dB/Hz |
|
| Ojo óptico de la salida |
Obediente con IEEE 0802.3ae |
| Receptor |
| Longitud de onda de funcionamiento |
λ |
|
1330 |
|
nanómetro |
|
| |
1270 |
|
|
| Sensibilidad del receptor (ER=4.5) |
PSEN1 |
|
|
-12,6 |
dBm |
2 |
| Sensibilidad del receptor (ER=6) |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| La media recibe poder |
PAVIMENTE |
|
|
0,5 |
dBm |
|
| Reflexión del receptor |
Rrx |
|
|
-12 |
DB |
|
| El LOS afirma |
PA |
-30 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-17 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.
2. Medido con el ER peor; BER-12<10>; 231 – 1 PRBS.
Más detalles:
a. Este artículo además de la ayuda FS del 100%, también compatible con el enebro, Cisco, D-Link, Ciena, ect de MikroTik.
b. Garantía: 3years
c. tenemos un equipo muy profesional de técnico, podemos estar siempre en línea darle mejores soluciones basadas en sus problemas.
