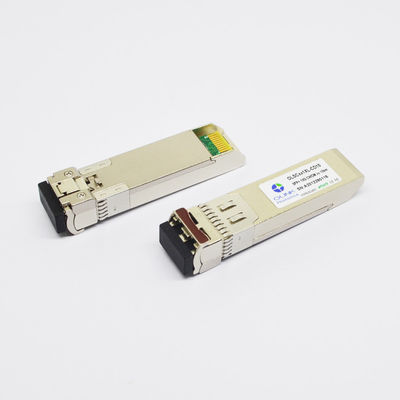

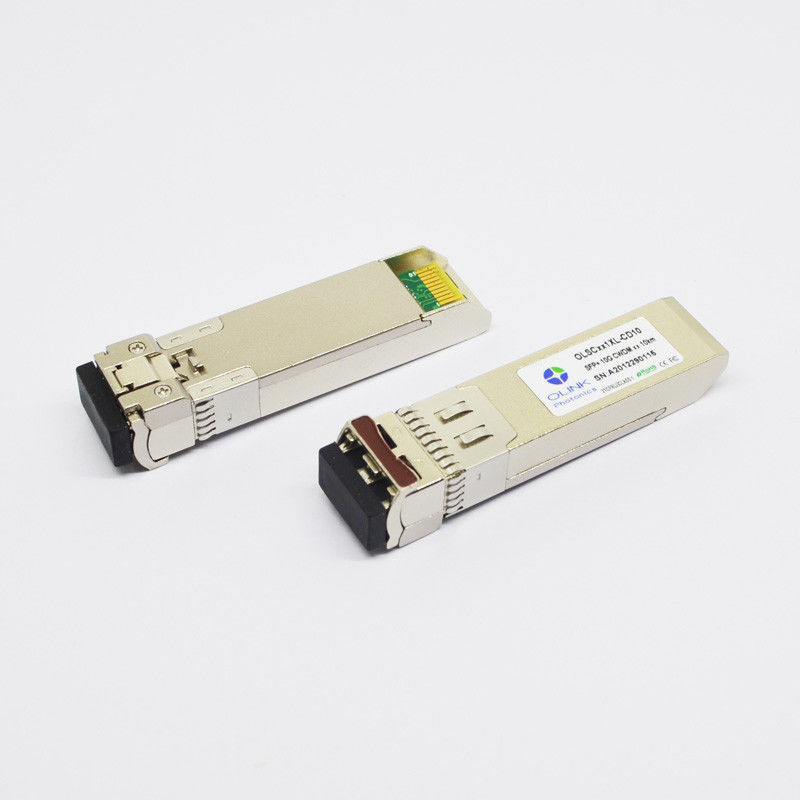

DOM del módulo del transmisor-receptor de la ayuda 10G CWDM SFP+ 1350~1370nm el 10km LC SMF de HW el 100%
Características de producto
●Apoya 9,95 a las tasas de bits 11.3Gb/s
●Conector a dos caras del LC
●Huella enchufable caliente de SFP+
●Transmisor sin enfriar de 1270nm~1370nm DFB, fotodetector del PIN
●Aplicable para la conexión del 10km SMF
●Bajo consumo de energía, < 1="">
●Interfaz del monitor de diagnóstico de Digitaces
●Interfaz óptico obediente a IEEE 802.3ae 10GBASE-LR
●Interfaz eléctrico obediente a SFF-8431
●Temperatura de caso de funcionamiento: Industrial: - °C 40 a 85
Usos
●10GBASE-LR/LW en 10.3125Gbps
●Ethernet 10G
●Otros vínculos ópticos
Descripciones de producto
El transmisor-receptor de Olinkcom OLSCxx1XL-ID10 CWDM DFB 10Gbps SFP+ se diseña para transmitir y para recibir datos ópticos sobre la fibra óptica del solo modo para la longitud de vínculo el 10km. Este transmisor-receptor consiste en dos secciones: La sección del transmisor incorpora un laser de CWDM DFB. Y la sección del receptor consiste en un fotodiodo del PIN integrado con un TIA. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I. Las funciones de los diagnósticos de Digitaces están disponibles vía una interfaz en serie de dos hilos, como se especifica en SFF-8472, que permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo tales como temperatura del transmisor-receptor, corriente del prejuicio del laser, poder óptico transmitido, recibieron voltaje óptico del poder y de fuente del transmisor-receptor.
Características ópticas ((I) =-40 SUPERIOR al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
λ-7.5nm |
λ |
λ+7.5nm |
nanómetro |
1 |
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-3 |
|
+6 |
dBm |
2 |
| Ratio de la supresión del Lado-modo |
SMSR |
30 |
|
|
DB |
|
| Ratio de la extinción |
ER |
3 |
|
|
DB |
|
| Anchura espectral del RMS |
Δλ |
|
|
1 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
50 |
picosegundo |
|
| Pena de la dispersión |
TDP |
|
|
2,5 |
DB |
|
| Ruido relativo de la intensidad |
RIN |
|
|
-128 |
dB/Hz |
|
| Ojo óptico de la salida |
Obediente con IEEE 0802.3ae |
| Receptor |
| Longitud de onda de funcionamiento |
λ |
1260 |
|
1620 |
nanómetro |
|
| Sensibilidad del receptor |
PSEN |
|
|
-13 |
dBm |
3 |
| Sobrecarga |
PAVIMENTE |
|
|
+0,5 |
dBm |
|
| Reflexión del receptor |
Rrx |
|
|
-12 |
DB |
|
| El LOS afirma |
PA |
-30 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-16 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
5 |
DB |
|
Notas:
λ =1270nm~1370nm, 6 longitudes de onda totales, de la longitud de onda 1.The espaciamiento 20nm
2. Medido en 10.3125b/s con el modelo de prueba de NRZ de PRBS 231 – 1.
3.Under el ER el =5 peor, medido en 10,3125 Gb/s con el modelo de prueba de NRZ de PRBS 231 - 1 para las AZUFAIFAS < 1x10="">-12
Otros detalles:
garantía de a.Quality: 3years
b.Compatibility: El enebro, Cisco, el FA, Ciena, D-Link, MikroTik, el ect, y la ayuda modificaron para requisitos particulares.
Las características de alto rendimiento ofrecen la transmisión rentable y confiable
El bajo consumo de energía y el estado latente bajo permitir que sus dispositivos de la red trabajen eficientemente, y la función de los DOM apoya la supervisión en tiempo real para la situación del transmisor-receptor.
