SENIOR compatible 850nm los 300m del módulo de la fibra con varios modos de funcionamiento de Alcatel SFP+ 10G
Transmisor-receptor compatible de Alcatel SFP+ 10GBase-SR 850nm los 300m milímetro
El SFP+ 10GBase-SR es un transmisor-receptor con varios modos de funcionamiento de la multi-tarifa SFP+ del SENIOR 10G usando la longitud de onda 850nm y alcanzar la distancia de los hasta 300m en la fibra 50/125um. Pueden ser utilizados para las redes de Ethernet 10G, de SONET o del SADO.
Características de producto
El estándar del SENIOR se utiliza para las conexiones de corto alcance de la fibra, sobre todo inbuilding, la fibra dondequiera que con varios modos de funcionamiento OM3 está disponible. Los transmisores-receptores siguen los estándares industriales del acuerdo de la Multi-fuente de SFP (MSA) y de SFF-8472, haciéndolos directamente permutables con cualquier dispositivo del establecimiento de una red después de estándares industriales.
Características ópticas (SUPERIORES (C) =0 a 70 ℃, TOP (I) =-40 al ℃ 85, VCC = 3,13 a 3,47 V)
| Parámetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidad |
Nota |
| Transmisor |
| Longitud de onda de funcionamiento |
λ |
840 |
850 |
860 |
nanómetro |
|
| Avenida. de potencia de salida (permitido) |
PAVIMENTE |
-6 |
|
-1 |
dBm |
1 |
| Ratio de la extinción |
ER |
4 |
4,5 |
|
DB |
|
| Anchura espectral del RMS |
Δλ |
|
|
1 |
nanómetro |
|
| Tiempo de la subida/caída (los 20%~80%) |
Tr/Tf |
|
|
50 |
picosegundo |
2 |
| Pena de la dispersión |
TDP |
|
|
3,9 |
DB |
|
| Ojo óptico de la salida |
Obediente con IEEE 0802.3ae |
| Receptor |
| Longitud de onda de funcionamiento |
|
840 |
850 |
860 |
nanómetro |
|
| Sensibilidad del receptor (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Sobrecarga |
PAVIMENTE |
|
|
0,5 |
dBm |
|
| El LOS afirma |
PA |
-30 |
|
|
dBm |
|
| El LOS De-afirma |
Paladio |
|
|
-12 |
dBm |
|
| Histéresis del LOS |
Paladio-PA |
0,5 |
|
|
DB |
|
Notas:
1. Medido en 10.3125b/s con el modelo de prueba de NRZ de PRBS 231 – 1.
2.20%~80%
3.Under el ER el case=4.5@ peor 10,3125 Gb/s con el modelo de prueba de NRZ de PRBS 231 - 1 para las AZUFAIFAS < 1x10="">-12
Especificaciones de diagnóstico de Digitaces
| Parámetro |
Símbolo |
Unidades |
Mínimo. |
Máximo. |
Exactitud |
Nota |
| Temperatura del transmisor-receptor |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Voltaje de fuente del transmisor-receptor |
DVoltage |
V |
2,8 |
4,0 |
el ±3% |
|
| Corriente del prejuicio del transmisor |
DBias |
mA |
0 |
80 |
el ±10% |
2 |
| Transmisor de potencia de salida |
DTx-poder |
dBm |
-8 |
+1 |
±2dB |
|
| Energía de entrada media del receptor |
DRx-poder |
dBm |
-13 |
0 |
±2dB |
|
Notas:
1. Internamente medido
2. La exactitud de la corriente del prejuicio de Tx es el 10% de la corriente real del conductor del laser al laser
Descripciones de producto

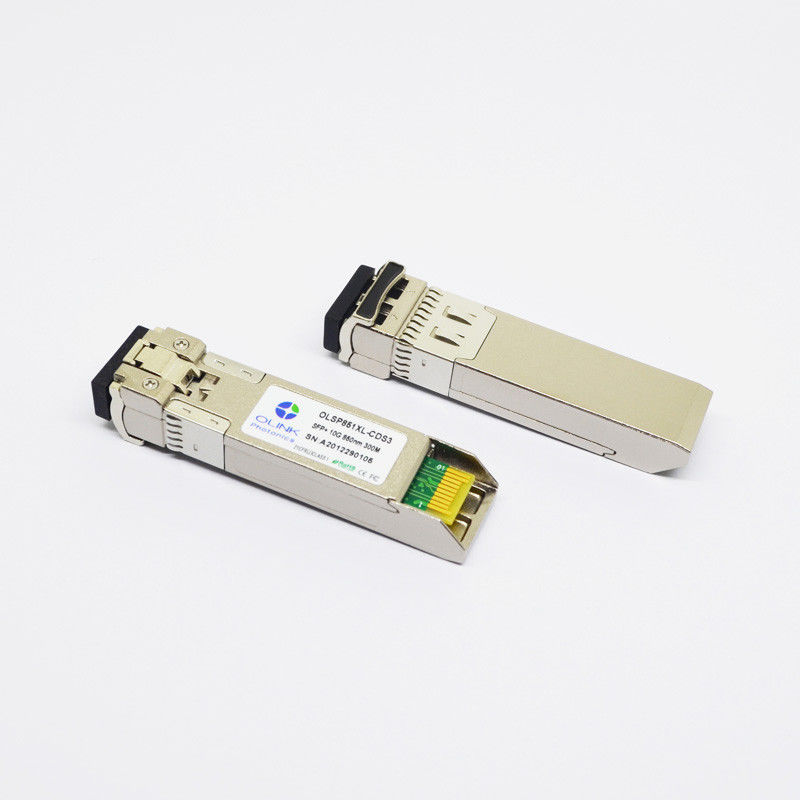

El DS3 del OLSP851XL-C de Olinkcom (yo) es un módulo enchufable aumentado del transmisor-receptor del pequeño factor de forma (SFP+) con la tasa de transferencia máxima de los datos de 10 Gbps los hasta 300m sobre el cable de la fibra con varios modos de funcionamiento. Se utiliza en dispositivos compatibles de la red con la ranura de SFP. El SFPs es acuerdo de la Multi-fuente (MSA) obediente y construido a las especificaciones del OEM.
Usos
●10G Base-SR/SW en 10.3125G
●canal de la fibra 10G
●SONET, redes del SADO
FAQ
1. ¿Cómo sobre la garantía?
Todos nuestros productos son 3 años de garantía (el servicio de la vuelta y del cambio en el plazo de 1 año, la reparación en el plazo de 2 años)
2. ¿Cuál es sus términos de la entrega?
EXW, MANDO, DAP… está disponible, usted puede entrar en contacto con con nosotros para más detalles
